YXQ-LS-50SII-75SII立式压力蒸汽灭菌器使用说明书.docx

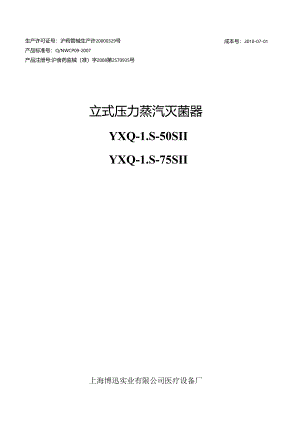

成本号：2010-07-01生产许可证号：沪药管械生产许20000329号产品标准号：Q/NWCP09-2007产品注册号:沪食药监械（准）字2008第2570935号立式压力蒸汽灭菌器YXQ-1.S-50SIIYXQ-1.S-75SII上海博迅实业有限公司医疗设备厂SHANGHAIBOXUNINDUSTRY&COMMERCECo.,1.td.MEDICA1.EQUIPMEVTFACTORY外形结构示意图1一手轮2-安全阀3容器盖4-联锁装置5压力表6温度/时间显示7-工作键8-电源开关9-脚轮10外壳I1.-外桶12-搁脚13-挡水板14-火苗网篮15-放水阀16-手动放汽阀17-放汽管一、适用范围本产品供医疗机构对甥械、器In1.及敷料等灭菌用。二、结构特点外形为方形立式结构，外壳、火苗器外桶、火储网篮选用不锈钢材料制成，压力容器部分的设计、制造、检验、物收符合GB1.5O1998汴4制压力容器9和压力容零安全技术监察规程3要求. 装。安全阀，桶内压力达到O23Mp*时，安全阀能自动起跳，棒放过高的压力，性能可靠. 压力去具有压力、温度对应指示，观察清断, 灭常彘具有安全联锁装置和相应的报警功能. 本容器具有自动保护功能，当容器内缺水干烧时，将自动切断加热器电路，并停止灭由器工作，有效保护设符使用，同时蜂鸣器响，提触用户及时补充水Iih 温度、时间采用单片机技术的新型智能数显调节仪.用户可根据不同要求，通过操作控制面板的触摸键时温度及时间进行设定、调节达到灭苗目的。三、技术参数a.灭储器容积：501.>751.；b.控温瓶围：1O9CI35C:c.电源电压：交流22OV±22V,5OHZ：<1,输入功率：32OOVA/5O1.；3500VA/751.；C.工作最高压力：0.2IMPa:温度：135C：f.环境温度：5'C-40C:III8()%RH:g设备安全类别：I类：h.设备总重贵：85kg(501.)s92kg(751.).四、安装要求小也目前详细阅读本说明书并产格按说明书要求操作.本设备为固定安装i殳备，为保证安全使用，用户必须在电源电路中安装培断器或过流保护涔。熔断涔的容屏为2S安培.用户按产品络牌和使用说明书规定参数将设备按电路接线图接至规定电源上.同时设备应可粕接地.五、使用方法A本灭三器容器盖部分在工作状态处于高濯，禁止触摸.M”汽未放尽，不得开启“，在灭菌卷灭菌结束后，当压力表未恢复零位前，不得开启容卷盖1.否则易造成高温蒸汽灼伤灭菌器工作前，先开启电源开关接通电源,控制仪进入工作状态后,可开始以下操作：A*I、旋转手轮（】）拉开外桶盅（3）取出灭菌网篮（14）取出挡水板13）.2、关紧放水闺.在外桶11）内加入消水,水位至灭菌桶搁脚（12）处（挡水板下.连续使用时,必须在每次灭菌后补足水量.3、放回挡水板,把灭曲网篮放入外桶，灭曲的物品予以妥善包扎，有场序的放入灭曲网篮内.相互之间待有间隙，有利于蒸汽的穿透，提高灭前效果。容器靛密时前，应仔细检衽密封圈安装状态，密H图应完全嵌入槽内，保持诙封圈平整。1 .推迸容器萩，便容涔靛对准桶口位置，2 .顺时针方向旋紧手轮直到关门指示灯灭为止，使容器盖与灭菌桶11平面完全密合.并使联锁装次与齿轮凹处吻合.3 .用根胶管连接在放汽管上，然后插没到一个装有冷水的容器里，并关紧手动放汽阀,（顺时针关紧，逆时针打开）在加热升温过程中，当温控仪显示温度小于102匕时，由温控仪控制的电感阀将自动放汽，排除灭菌桶内的冷空气.当显示温度大于102C时.自动放汽停止,此时如还在大批放汽,则手动放汽阀未关紧.应及时把它关鳌.C加挑I.在确认容器盖已完全密闭锁紧后，此时可开始设定祝强和灭曲时间。2、设定方法：按一下“设定”键，出现5×××：设定温度值（C）。再按一下“设定”键，出现G匚×××；设定定时时间（分钟）。再按一下“设定”键，出现G-E×××与温度显示误差校正有关，输入密码DBB.按设定键进入内部参数设定后，当显示S_1.时，按可修改温度校正侦，如果不怆入密码或密码有误，则进入.温度校正值按以下方法计算：a、若实际晶度为I7.3C,而显示谓度为15.010,则校正值=17.3-15=2.3.。，b、若实际温度为13.2C,而B示温度为15.OX?,则校正值=13.2T5=T.8C注意：温度显示误差的调整：以上步中的弁数调整会影响到灭菌温度，用户不要轻易改变或设J1.再按一下“设定”键，出现×××过2秒钟后，自动返回到温度显示，完成设定。按一下“工作”镀，“工作”指示灯亮，系统正常工作，进入自动控制灭勒过程。柠门未关闭,按“工作”键，加热器电源不工作.其他触功能：t*<"W：移位键参数设过光标,循环左移.按一下，左移一位.键：增加/减少参数设置位的值.“温度/时间”耀：在测破过程中，切换显示当前温度值和计时时间余值.“计时指示灯”：当内腔温度达到设定温度时,计时指示灯亮灭菌开始计时.当灭菌时间达到设定时间时,完成灭菌.计时指示灯灭.工作指示灯灭.设备发出好鸣声,面板叔示“End”,结束灭菌程序.“报警指示灯”：在灭菌过程中水位低干电热管时,灭菌器能自动切断加热电源,报警指示灯亮.出现E1.m并发出蜂鸣声.»灭1 .本设备安全阀整定压力为02SMPa,淞控仪只能低于安全阀整定数才有效,否则将由安全阀控制灭菌压力湿度。2 .当设定温度和灭雨时间完成时,电拄装置将自动关闭加热电源，“工作”指示灯“计时”指示灯灭,并伴有蝇叫声提醒,面板显示“End”,此时灭曲结束。3 .灭薄结束后,必须先将电源切断，待其冷却直至压力表指针回至零位，再打开放汽阀持尽余汽，才能旋转手轮把外桶盖打开。对物品在灭菌后要迅速干燥，可在灭菌终了时将灭曲器内的蒸汽通过放汽阀予以迅速排出使物品上残留水蒸汽得到蒸发，灭苗液体时严禁使用此干爆方法.六、安全附件维护I、安全网设备使用中，应对安全的加以处护和检食，使用前，应检告扳动安全屈上小扳手，检森阀芯是否活络，防止因弹黄锈蚀也响安全伸起跳排气。当安全同在容器压力大于安全阀和放压力仍不开启时，应立即关闭电源,在压力完全择放后,对安全险进行维修.2、压力表压力表应按规定期限进行检定.保证安全使用.H常使用中,若压力表指示不稳定或不能恢复到零位.板及时予以更换新表.3、密封RI本设备容器盖上的橡胶密封网使用日久会老化和变形，日常除正瑞使用和保持清洁外，如发现密封圈老化、变形和断裂.应及时更换，保证安全使用。4、的联假装*赧的联锁装词由自锁装词及门控开关组成，11常使用中应保持自锁装置锁舌的伸缩灵活，在容器内压力未杼放到零位前,不得强行开启容涔靛，否则会损坏自锁装河，门控开关应保持触点上下灵活，发现触点卡轧及指示灯不正常工作时，应及时维楼.七、注意事项本灭衡器属第一类压力容涔,严禁超温、超压使用！本设备是质力容器灭菌的专用设备,不得摭作它用! 每次使用的一定要加水至灭菌桶搁脚处.保证iE常使用. 本设备在日常使用中如发现螺统、螺母松动现象.应及时加以紧固，确保正常使用. 堆放灭菌物晶时，严禁堵客安全阀（2）的出气孔，必须刷出空间保证其畅通放气. 当灭倒器持续工作，在进行新的灭曲作业时，应剧有S分钟的时间，并打开上前使设备冷却, 灭曲液体时，应将液体楙装在帔质的耐热玻璃瓶中，以不超过3/4体根为好，腋口选用棉花妙塞，切勿使用未开孔的检I设或软木泥，特别注意：在火倒液体结束时不准立即释放蒸汽，必须待压力表指针回发到零位后方可排放余汽。 对不同类型、不同灭1.要求的物品，如敷料和液体等，切勿放在一起灭凶，以免顾此失彼，造成损失， 平时应用洁布擦拭设备，保持设备的清洁和干燥，以廷氏设备使用年限.八、主要零部件清单序号名称型号规格数房备注1电热管3.IKW22OV（不锈例管）1支501.3.5KW-22OV（不折捌管）1支751.2压力衰Y6000.4Mpa2.5级1只按法规要求校正、更换3安全阀TYA1.B0.15/10M16XI.51只4密封州耐热硅橡胶自费式I只视使用情况更换5热开关(K-XM)CI6A22OV-U(EOCI)1只76忘事藤×二迤2CJ1.W«©ET1.(X)44X35×12«)50，751.三蹈画全自动立式压力灭菌器YXQ-1.S-50SIIYXQ-1.S-75SII装箱单序4名称数量备注1设备1台2使用说明书1份3合格证1份4压力容器产品质量证明书1份5质量保修卡1份6挡板1块7网篮2个8放气管1根Boxun上海博迅实业有限公司上海博迅实业有限公司医疗设备厂SHANGHAIBOXUNINDUSTRY&COMMFR(TCO.UdMEDICA1.1.QVIPMFNTFACTORY总部销售地址：上海市中山北路198号（申航大厦）9层总部电话：021-56980111传真：021-56303876销售部:021-5698OH1.转各分机生产基地：上海市松江区潮港镇中强路28号总机:021-57866102传真:021-57866198售后服务电话：021-57866322021-57866248传后服务传真：021-57866155邮编:201607网1止：WWWE-mai1.：bx99123(S>
