光纤冷接头安装步骤.docx

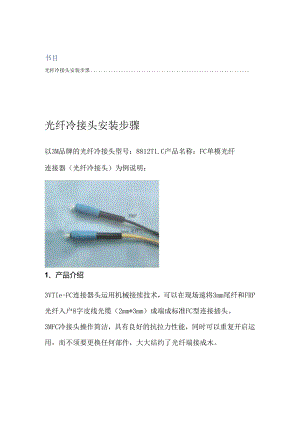

书目光杆冷接头安装步黑I4产品介绍12.为接工具打算23,榛作步骤24.重复开启9光纤冷接头安装步骤以3M品牌的光纤冷接头型号：8812T1.C产品名称：FC单模光纤连接器（光纤冷接头）为例说明：1、产品介绍3VTIe-FC连接器头运用机械接续技术，可以在现场速将3mm尾纤和FRP光纤入户8字皮线光缆（2mm*3mm）成端成标准FC型连接插头。3MFC冷接头操作简洁，具有良好的抗拉力性能，同时可以重复开启运用，而不须要更换任何部件，大大结约了光纤端接成木。2、冷接工具打算酒精无纺布光纤切割刀记号笔剥线钳剪刀适配器（3M冷接头F1.带）重复开启工具（3M冷接头闩带）3MFC冷接头共9样产品3、操作步歌3.1、打开冷接头的包装，共有3个部件：1、主体2、尾帽3、外壳。保留3M冷接子的外包装，以备后续运用3. 2、将外壳和尾帽依次套入3mm尾纤或FRP光纤入户皮线光缆3.3、 将外护套剥除约6cm（请保留3mm尾纤中的凯夫拉并临时向后折）3. 4、去除900m紧护套至外护套剥离处3.5、 依据包装袋上的图示，用记号笔在离外护套剥离处24mm的位置做标记，标记在250II1.n涂覆层上3.6、 从24mm标记处剥除涂覆层，并用瓶酒精无纺棉清洁光纤3.7、 将3mm尾纤或FRP入户皮线光缆放置于切割适配器内，外护套剥离处与适配器内底部的标线对齐.留意有些切割刀并不适用于3M切割适配器，有时这一步可以干脆把光纤放入切割刀进行切割。3.8、 将3M切割适配器放置于切割刀适配器槽内，进行光纤切割3.9、 从切割适配器中取出切割好的光纤，并与包装袋上的图示进行对比，确认长度符合要求3.10、将光纤切割好的光纤插入冷接头主体，留意将凯夫拉整理在背面3.11、 当3mm尾纤或FRP入户皮线光缆的外皮到达光缆限位处时，停止进一步插入。250Um涂覆层可以明显视察到弯曲3.12、 确认光纤的弯曲，并保持弯曲，按压主体上白色的压接盖完竞3.13、释放光纤的弯曲，使其平直3.14、复原凯夫搠的自然方向，并紧靠在冷接头主体背面，将尾帽套上冷接头主体，并旋紧。留意保持光纤始终平有3.15、将多余凯夫接齐根剪除3.16、将外壳从光缆的方向推上主体3.17、操作完成4、重复开启4.1、将防尘帽套在陶究芯上，然后用手指捏紧连接器外壳，向光缆方向用力推动，同时小幅度旋转，取出外壳4.2、将尾幅旋松并后退脱离冷接头本体4.3、 取下主体上的防尘帽后，对应3个缝隙位置，将冷接头和置在重复开启工具上，用力将主体向重复开启工具上按压，将主体上的压接盖顶起4.4、 将光纤冷接头主体内当心轴向抽出，留意取出的过程尽量不要晃动光纤和生体，避开裸纤意外断裂在冷接头内导致无法重复运用
