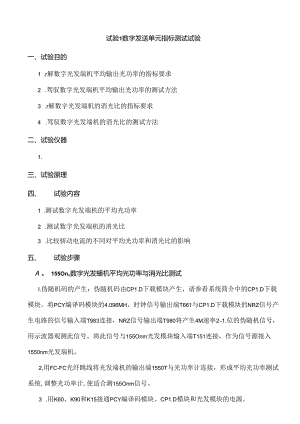

试验1数字发送单元指标测试试验一、试验目的1 .r解数字光发端机平均输出光功率的指标要求2 .驾驭数字光发端机平均输出光功率的测试方法3 .r解数字光发端机的消光比的指标要求4 .驾驭数字光发端机的消光比的测试方法二、试验仪器1. ZYE4301G型光纤通信原理试验箱1台2. 光功率计1台3. FC/PC-FC/PC单模光跳线1根4. 示波器1台5. 850nm光发端机1个6. ST/PC-FC/PC多模光跳线1根三、试验原理四、 试验内容1 .测试数字光发端机的平均光功率2 .测试数字光发端机的消光比3 .比较骄动电流的不同对平均光功率和消光比的影响五、 试验步骤A、155Onn数字光发蟠机平均光功率与消光比测试I.伪随机码的产生：伪随机码由CP1.D下载模块产生，请参看系统简介中的CP1.D下载模块。将PCY编译码模块的4.096MH，时钟信号输出端T661与CP1.D下载模块的NRZ信号产生电路的信号输入端T983连接，NRZ信号输出端T980将产生4M速率2,-1.位的伪随机信号，用示波器观测此信号。将此信号与155Onm光发模块输入端T151连接，作为信号源接入1550nm光发端机。2,用FC-FC光纤跳线将光发端机的输出端1550T与光功率计连接，形成平均光功率测试系统,调整光功率计,使适合测155Onm信号。3 .用K60、K90和K15接通PCY编译码模块、CP1.D模块和光发模块的电源。4 .用光功率计测量此时间发端机的光功率，即为光发端机的平均光功率。5 .测消光比用数字信号源模块输出的NRZ因作为信号源.用K60接通电源，用用示波器从T504观测此信号，将K5U接1、2或2、3可观测到速率的变更，将此信号接到T151,作为伪随机信号接入光发端机。6 .用数字信号源模块的K50KK502.K503将数字信号拨为全“1”，测得此时间功率为H，将数字信号拨为全“0”，测得此时间功率为P。7 .将P1.PO代入公式2-1式即得1550nm数字光纤传输系统消光比。B、131On1.1.1.数字发蟠机平均光功率与消光比赛试8 .信号源仍用4M速率2'1位的伪随机信号,与131Onm光发模块输入端TIOI连接。9 .用FC-FC光纤跳线将131Onm光发模块输出端1310T与光功率计连接，形成平均光功率测试系统，调整光功率计，使适合测131Onm信号。10 .将BM1.拨至数字,BM2拨至1310nmo11 .接通PCv编译码模块、CP1.D模块和131Onm光发模块（用K1.O）的电源.12 .用万用表在T1.O3和T1.o4监控Ruo（阻值为IC）两端电压，调整电位器WIO1,使半导体激光错驱动电流为额定值25m.13 .用光功率计测量此时间发端机的光功率，即为光发端机的平均光功率。耳测消光比用数字信号源模块输出的NRZ码作为信号源，清参看系统简介中的数字信号源模块部分。用示波器从T504观测此信号，连接T504与T1.O1.,将数字信号拨为全“1”，测得此时间功率为P：,将数字信号拨为全“0”，测得此时间功率为Pg15 .将P“P。代入公式2T式即得131Onm数字光纤传输系统消光比。16 .重复9-15步,调整电位器W1.o1.,调整驱动电流大小为下表中数值时,测得的平均光功率与消光比填入卜表。六、 试验报告1 .记录光发端机的平均光功率。(拍照)(1)、1550nm数字光发端机平均光功率55.99uw(2)、131OnIn数字发端机平均光功率85.82UW2.通过试验数据计算光发端机的消光比。(1)、155Onm数字光发端机的消光比P0=10.16uwP1=93.73uwEXT=10*Ig(P1./PO)-9.65dB(2)、131Onm数字发端机的消光比P0=2.25wP1.=IIo.7UWEXT=10*Ig(P1./PO)=16.92dB试融2光无源器件特性测试试验一、试验目的1. r解光无源器件，丫型分路器以与波分更用器的工作原理与其结构2. 驾驭它们的正确运用方法3. 驾驭它们主要特性参数的测试方法二、试验仪器1 .ZYE4301G型光纤通信原理试验箱1台2 .光功率计1台3 .示波器1台4 .FC-FC法兰盘1个5 .Y型分路器1个6 .波分复用翳2个三、试验原理B1.4-1丫型分路器性能现试试帔极图测试方法为：先测试出光源输出的光功率Po,将Y型分路器接入其中组成图4-1所示测试系统后,分别测出丫型分路器输出蟠的光功率巴和P2,分别代入4-1,4-2,4-3式即可得到待测Y型分路器的性能指标。波分更用器性能指标有耦合比CR、插入损耗1.、附加损耗1.、光串扰（隔离度）D1.R等。这里只探讨光串扰。光串扰是指一个输入端的光功率和由耦合器反射到其他输出端口的光功率的比值。其测试原理图如图42所示。图4-2波分复用器光串扰测试原理图上图中波氏为,=1310nm.1.=I55Onm的光信号经波分发用器且用以后输出的光功率分别为PIn、Pg,解复用后分别输出光信号，此时从1310窗口输出131Onm的光功率为Pu,输出155Onm的光功率为：从1550窗口输出155Onm的光功率为%,输出1310nm的光功率为PM将各数字代入下列公式。哈(4-4)*：!今(4-5)f3上式中1.、1.即为相应的光串扰。由于便携式光功率计不能滤除波长131Onm只测1550nm的光功率，同时也不能滤除155Onm只测131Onm的光功率。所以改用穴面的方法进行光串扰的测量。测量:13IOnm的光串扰的方框图如4-3（八）所示。图4-3（八）131OnJi光串扰测试原理图测量155Onm的光串扰的方框图如43(b)所示:图4-3(b)155Onft光串扰测试原理图在这种方法中，光串扰计算公式为：%=MgA(4-6)tI1.1=*g-(4-7)f21.上式中1.12,1.即是光波分品用怒相应的光串扰。四、试验内容1. 测量Y型分路器的插入损耗2. 测量:Y型分路器的附加损耗3. 测量波分第用器的光申扰五、试验步骤A、Y型分路器性能测试1 .用FJFC光跳线将131Onm光发端机与光功率让相连，组成简洁光功率涮试系统。2 .信号源的产生：信号源由CP1.D卜载模块产生，请参看系统简介中的CP1.D卜载模块，将PCM编译码模块中的4.096MIb时钟信号由T661输入到CP1.D下载模块的NRZ信号产生电路的时钟输入端983,这样在输出端T980将输出4M速率2,-1.位的伪随机信号，将其作为信号源接入到131Onm光发端机信号输入端T1.O1。并用示波器检测此信号。1. 拨码开关BM1.拨到数字，BM2和BM3拨到1310nm.2. 接通PCN编译码模块、CP1.D下载模块、光发模块的电源。3. 用万用表监控R1.1.O两端电压，用W1.O1.调整半导体激光器驱动电流，使之为25mAn万用表示值为25mY.4. 用光功率计测得此时间功率为Poo5. 拆除FC-FC光纤跳线，将Y型分路器依据图1-1中方法组成测试系统。6. 用光功率计分别测出Y型分路器输出两端光功率件和p2oB、波分复用器性能测试7. 信号源的产生同步骤2。8. 按图4-3（八）连接波分复用器：将波分红用器（八）标有“131Onm”的光纤接头插入"1310nm''光发端(1310nmT)将标有“1550nm”的光纤接头用爱护帽遮盖起来：用FC-FC法兰盘将两个波分红用器（A和（B）的“IN”端相连。9. 将拨码开关BM1.拨到数字，BM2和BM3均拨到13IOnnu1（）.接通PCM编译码模块、CP1.D下载模块、131Onn1.光发模块的电源。11. 用万用表监控Ruo两端电压，调整半导体激光器驱动电流，使之为25mA。12. 用光功率计测得此时波分曳用器（B）标有“1310nm”端光功率为P“，测得标有155Onm端光功率为PS13. 拆除波分红用器“IN”端FC-EC法兰盘，测得波分红用器（八）标有“IN”端输出光功率为P”14. 代入上式计算1310nm光串扰C15. 依据4-3（b）测试框图和上述波分复用器131Onin光功率串扰步骤，设计步骤并测试155Onm光串扰。16. 将所得光功率数据代入公式4-6和4-7计算波分红用器的光串扰。六、试验报告1 .记录各试验数据，依据忒验结果计算丫型分路器插入损耗和附加损耗。（拍照）插入损耗1端口10*1.g(P0P1.)=4.87c1.B2端口10*1.g(P0P2)=3.841JB附加损耗10*1.g(P0(P1.+P2)=1.31dB2 .依据试验结果，计算获得波分熨用器光串扰。在WDM系统中，每一波长的光信号都具有肯定的光功率，当经过光放大器后，在光线中传输的光功率将会提高，较高的光功率会引起光纤的非线性效应，光纤的非线性效应会造成传输信号能量附加损耗、信号频率变更以与信道间串扰等不良影响。试殴3模拟信号光纤传输试融一、试验目的1. J'解模拟信号光纤系统的通信原理2. 了解完整的模拟信号光纤通信系统的基本结构二、试验仪器1. ZYE4301G型光纤通信原理试验箱1台2. 20MHz双踪模拟示波器1台3. 万用表1台4. FC/PC-FC/PC单模光跳线1根5. 850nm光发端机和光收端机1套6. ST/PC-ST/PC多模光跳线1根三、试验原理1.D模拟信号调制试验中，有爱好时可采纳预失真补偿电路而模拟信号波形进行失真补偿，可视察出补偿后的传输效果与补偿前的效果的不同。关于预失真补偿可参见附录。模拟信号源本试验箱850nm为1.ED光源，1310nm和155Onm为1.D光源。图5-3模拟信号光纤传输系统根留四、试验内容1 .各种模拟信号1.ED模拟调制：三角波、正弦波、方波。2 .各种模拟信号1.D模拟调制：三角波,正弦波、方波.五、试胎步骤本试验采纳模拟信号源模块输出的信号做为待传输的模拟信号。A、1.D模拟信号调制试殴I.模拟信号源用模拟信号源模块的IK正弦波信号，将输出端T303与1310nm光发模块模拟信号输入端T1.I1.连接。2 .用FC-FC光纤跳线将1310nm光发端机(131OnmT)与13IOnm光收端机(131OnmR)连接起来，K121置2、3通。3 .将拨码开关BM1.拨到模拟，BM2和BM3拨到1310nm04 .用K30打开模拟信号源模块电源：用K1.O打开光发模块电源.5 .将K31置中间两脚通，调整IK正弦波信号幅度调整电位器W306,用示波器CH1.通道从TP303观测，使波形幅度约为2V,且无明显失真C6 .调整输入模拟信号幅度调整电位度Wi1.1.、模拟信号驱动电流调整电位器1V112和131Onm光收模块输出信号幅度调整电位器W121,用示波器CM2通道从TP121观测，使得输出倍号波形幅度为2V且无明显失真，画出两信号的波形。再用示波器从TPH2视察驱动电流信号：视察模拟信号光纤传输调制过程。下面给出了以正弦波为例TPU1.、TP1.I2、TP121各点的波形,7 .将T303换成T302(三角波)或T301(方波),视察各测试点波形效果.B、1.ED模拟信号调制试验
