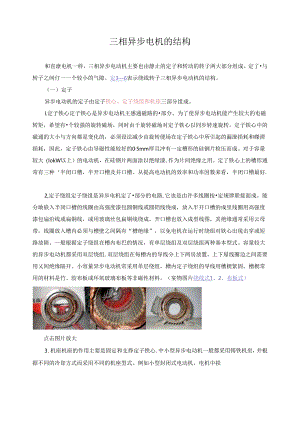

    三相异步电动机的结构.docx

    三相异步电机的结构和直潦电机一样,三相异步电动机主要也由静止的定子和转动的转子两大部分组成。定了与转子之间仃一一个较小的气隙。定36表示绕线转子三相异步电动机的结构。(一)定子异步电动机的定子由定子铁心、定子绕组和机座三部分组成。I.定子铁心定子铁心是异步电动机主感通磁路的部分。为了使异步电动机能产生较大的电磁转矩,希望有个较强的旋转磁场,同时由于旋转磁场对定子铁心以同步转速旋转,定子铁心中的磁通的大小与方向都是变化的,必须设法减少由旋转便场在定子铁心中所引起的漏潦损耗和磔滞损耗,因此,定子铁心由导磁性能较好的05mm厚且冲有一定槽形的硅钢片检压而成。对于容量较大(IokW以上)的电动机,在硅钢片两面涂以绝绿漆,作为片间绝缘之用。定了铁心上的槽形通常有三种半闭口槽,半开口槽及井口槽。从提高电动机的效率和功率因数来看,半闭口槽最好.2,定子绕组定子绕组是异步电机定了部分的电路,它也是由许多线圈按定规律联接面成。能分敢嵌入半闭口槽的线圈由高强度漆包圆铜线或圆铝线绕成,放入半开口槽的成里线圈用高强度漆包扁沿线或扁铜线,或用玻璃丝包扁铜线绕成。开口槽也放入成型线图,其绝缘通常采用云母带,线圈放入槽内必须与槽壁之间隔有“槽绝缘”,以免电机在运行时绕组对铁心出现击穿或短路故障。-般根据定子绕组在槽内布巴的情况,有单层绕组及双层绕组两种基本型式。容量较大的异步电动机都采用双层绕组.双层绕组在每槽内的导线分上下两房放置,上下屋线圈边之间需要用乂间绝缘隔开。小容量异步电动机常采用单层绕组。槽内定子绕组的导线用槽楔紧固。槽楔常用的材料是竹、胶布板或环氧玻璃布板等非磁性材料。(宴物图片绕线式1、2、布板式)点击图片放大3.机座机座的作用主要是固定和支挣定子铁心.中小型异步电动机一般都采用铸铁机坐,并根据不同的冷却方式而采用不同的机座型式。例如小型封闭式电动机、电机中损耗变成的热量全都要通过机座散出。为了加强散热能力,在机座的外表面有很多均匀分布的散热筋,以增大散热面积。对于大中型异步电动机,般采用钢板焊接的机座。(二)转子异步电机的转子由转子铁心、转子绕组和转轴组成。1 .转子铁心转子铁心也是电动机主磁通磁路的一部分,一般也由0.5定米厚冲槽的硅钢片叠成,铁心固定在转轴或转子支架上。整个转子铁心的外表面成圆柱形。2 .转了绕组转了绕组分为笼型和绕线型两种结构,下面分别说明这两种绕组结构型式的特点.感感应作用而产生的,不需由外电源对转子绕组供电,绕组可自行闭合:绕组的相数亦不必限定为三相。(1)笼里绕级由于异步电动机转子导体内的电流是由电绕组的各相均由总根导条组成,因为异步电动机正常运行时旋转蹂场与转子导条的相对转速不大,即转差率在5%之下,所以导条中的感应电动势不大,如导条与铁心之间不加绝缘,由导条与铁心之间的接触电阻来限制导条间的漏电流也是可以的,一般无须用绝缘材料把导条与铁心隔开,这样的绕组工艺极为简单。笼型绕组就可以由插入每个转子中的导条和两端的环形端环组成.如果去掉铁心,整个绕组的外形就象一个关松鼠的笼子,如图3二8。所以具有这种笼5?绕组的转子,习惯上称为笼型转子。为了节约用铜和提高生产率,小容量笼型异步电动机一般都采用铸铝转了。这种转子的导条和端环一次铸出。对容量大于100kK的电机,由于铸铝质量不易保证,常用铜条插入转子内,在两端焊上端环,构成笼形绕组。笼型转子上既无集电环,又无绝缘,所以结构简单、制造方便、运行可靠.(2)绕线型绕组它与定子绕组一样也是一个对称三相绕组,这个对称三相绕组接成星形,并接到转轴上三个渠电环.再通过IM使转子绕组与外电路接通.这种转子的特点是,通过集电环和电刷可在转子回路中接入附加电阻或其它控制装置,以便改善电动机的起动性能或调速特性,为了诚小电刷的磨损与摩擦损耗,中等容量以上的异步电动机还装有一种提刷短路装巴。这种装置当电动机起动以后而又不需要调节速度时,移动其手柄,可使电刷提起,与集电环脱离接触,同时使三只集电环彼此短接起来.(三)气隙异步电动机定、转子之间的气隙是很小的,中小型电机一般为022mm,气隙的大小与异步电动机的性能关系极大。气隙意大,磁阻也愈大。磁阻大时,产生同样大小的旋转磁场就需耍较大的励磔电流.励磁电潦是无功电流(与变压罂中的情况一样),该电流增大会使电机的功率因数变坏。然而,磁阻大可以减少气隙磁场中的谐波含量,从而可减少附加损耗,11改善起动性能。气隙过小,会使装配困难和运转不安全。如何决定气隙大小,应权衡利弊,全面考虑,一般异步电动机的气隙以较小为宜.
