填充墙砌体施工方案.docx

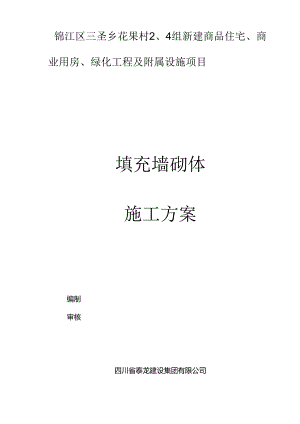

锦江区三圣乡花果村2、4组新建商品住宅、商业用房、绿化工程及附属设施项目填充墙砌体施工方案编制审核四川省泰龙建设集团有限公司二O一八年三月第一章编制依据2第二章工程概况21、工程名称及相关单位22、工程饰介23、墙体类型及材料3第三章施工准番3一、施工班组人员准备3二、机械、施工用具的准备4三、材料准备4四、技术准备5五、作业条件5第四章MZ部号6第五章茂工中的质量控制6一、墙体拉接筋及构造柱6二、墙体砌筑质量要求及控制12三、砌块的试验检测14四、测量放线H第六章填充埴砌筑主要施工方法M一、施工工艺流程15二、砌筑前准备15三、填充墙砌筑16四、构造柱施工15五、专业配合问题16六、施工用脚手架17第七章填充埴砌筑时注意事项17第八章工期、技术管理保证措施17第九章成品保护18第十章检查与殴收19第十一章安全文明施工措施27第一章编制依据I、G砌体工程施工质量5合收规范(GB50203-2011)3、8混凝土结构工程施工质量验收规范(GB50204-2011)4、£砌筑砂浆配合比设计规程(JGJ98-2010)5、C建筑施工安全检查标准(JGJ59-20U)6、6施工现场临时用电安全技术规范(JGJ46-2005)7,£建筑施工现场环境与卫生标准(JGJ146-2013)8、4建筑物抗震构造详图(11G329-1,2、3、4、5)9、6建筑眇浆基本性能成验方法标准(JGJ/T70-2009)10,建筑施工手册第四版11、&混凝土结构轻侦填充墙构造图集(烧结空心砖填充墙"西南15G701(三)12、强制性标准13、6锦江区三圣乡花果村2、4组新建商品住宅、商业用房、绿化工程及附属设施项目的施工图纸及其他专业图纸、设计变更通知。第二章工程概况I、工程名称及相关单位工程名称：成都市锦江区三圣乡花果村2、4组新建商品住宅、商业用房、绿5钢筋调直机台1安装于钢筋加工场三、材料准备烧结空心废采用M5.0砌筑砂浆、烧结配旗、HRB1.OO级612钢筋、HPB300级G6.5钢筋、15mm厚木胶板、木方、对拉螺栓、石子等：构造柱、过梁混凝土采用商品混凝土。砌筑砂浆采用干混砂浆。1、 破进场应有合格证，并按规范要求抽样送检：1.的品种、强度等级必须符合设计要求，并应规格一致。2、 砌筑砂浆配合比由检测中心试验室提供，砂浆强度等级在施工时应用标示牌悬挂在搅拌罐附近醒目处。3、材料计划砌体工程所用材料安排详下表表砌体工程施工所用材料计划序号材料名称单位数量备注1烧结页岩空心砖m37500用于主楼、裙楼及附楼2乂5.0、）13.5砌筑砂浆m320005C25混凝土m3600用于砌体结构圈过梁6HRB400级中12钢筋t150构造柱、圈梁纵筋7HPB3()()级中6.5钢筋t10构造柱锥筋及拉结筋四、技术准备1、仔细阅读图纸会审、施工图纸,宓核设计做法是否符合现行国家规范的要求。2,复核建筑物标高是否引自标准水准点或设计指定的水准点.3、施工前应编制施工方案和技术交底，应先做样板,经业主及监理单位认可后全面施工。体为600mm）范用内：梁或梁垫下及其左右50Omm范闱内：设计不允许设置脚手眼的部位。施工脚手眼补砌时，灰缝应填满砂浆，不得用破填塞，4、砌筑砂浆应随拌随用，水泥砂浆和水泥混合砂浆应分别在3h和4h内使用完成，在施工期间最高'温度超过30度时，应分别在拌成后2h和3h内使用完毕。5、实心砖使用部位如下：地坪以上20Omn高三线实心砖：结构梁以上180mm范图内墙体：厚度为100的楼梯间墙体；门洞口两侧100inn200U1.m范图内墙体；窗洞口两侧和窗台100刖-20Omm范围内墙体：6、脚手架上堆料量不得超过规定荷载，堆碣高度不得超过3皮（W,同块脚手板上的操作人员不应超过2人。7、在楼层施工时,堆放机具、砖块等物品不得超过使用荷教。8、不准用不稳固的工具或物体在脚手板面垫高操作，更不准在未经过加固的情况下，在一层脚手架上随意再段架一层。9、如遇雨天及每天下班时，要做好防雨措施，以防雨水冲走砂浆，致使砌体倒塌。10.在同一垂直面内上下交叉作业时，必须设置安全隔板，操作人力必须配威安全帽。第八章工期、技术管理保证措施1、为确保工期，施工现场管理人员全部住在工地现场，I®时解决可能出现的m,所有管理人员，除正常工作时间外，建立值班制度。2.建立生产例会制度，定期召开生产调度会，检查上次例会以来的计划执行情况，布置下次例会前的计划安排，对于拖延进度计划的工作内容找出原因并及时采取有效措施保证计划完成。3、在施工中按网络计划进行控制，抓主导工作，找关键矛盾，安排合理的施工程序，组织交叉潦水作业，作好劳动组织调动和协调工作，通过各控制点工期目标的实现来确保总工期控制进度计划的实现。4、隐蔽验收制度：凡隐蔽验收工程应由工长先行检查，认为合格后，方可通知质检历、监理进行检查，隐蔽工程应班实、可靠，数据清楚的反映隐蔽工程，随蔽工程内容应由工长认真填写，后交现场监理签认，方可进行隐蔽作业，隐蔽工程应及时办理。5、技术包核制度：技术究核工作应由工长组织，痂检员、班组长参加，结合分项工程质量评定工作进行。6、砂浆试块要按照“规范”要求制作，确实保证试块所反映数据具有现场代表性。7,技术交底制度：施工前要组织进行各级技术交底，包括项目工程师对工长的技术交底，工长对班组长的技术交底，班组长对作业班组的技术交底，各级交底以口头进行，并有文字记录。因技术措施不当或交底不洁而造成质量事故的要追究。8、严格执行“三检制”,上道工序验收合格，下道工序方能施工。9、认我把好材料关，做好原材料进场检验以及成品保护工作。各种材料进场必须有防垃证明书，并按规定要求及时兔检,更检合格后方准正式应用F工程施工中。第九章成品保护1、在楼面上从斗车上卸砌块时，定要人工搬卸并£1轻案轻放，严禁翻车，保护好砌块棱角，应尽量避免冲击、撞击楼面。2、砌筑好的砌块，不得再撬动、碰撞、松动，否则嘤重新砌筑。3、注意在机械运输过程中,严禁野蛮作业，碰撞砌块墙体。4、施工现场砌筑工、木工、钢筋工、水电工等工种交叉施工作业中，严禁违反程序施工。5、严格工序交接制度，卜道工序作业人员对防止成品的污染、损坏或丢失负直接费任，成品保护人对成品保护负监督、检查贡任。6、水电管线的暗敷必须待砌筑墙体的强度达到要求后，再剔渣墙体。剔凿时必须使用切割机切割.7、水电和室内设备安装时，应注意保护墙体，不得随意凿洞。填充墙上设备洞、槽应在砌筑时同时留设，漏埋或未预留时，应使用切割机切柚，埋设完毕后用C20混凝土灌实。8、不得使用砌块做脚手架的支撑，拆除脚手架时，应注意保护墙体及门窗口角.9、墙体拉结筋、构造柱钢筋、卫、电气管线及套管等，均应注意保护，不得任意拆改、弯折或损坏。10、砂浆稠度应适宜，砌筑过程中要及时清理，防止砂浆溅脏塔而。IK墙体的拉结钢筋、构造柱钢筋、混凝土墙体与砌体交接处拉结钢筋及各种预埋件、各种预埋管线等，均应注意保护，严禁任意拆改或损坏。12、在吊放操作平台脚手架或安装模板时，应防止碰撞已砌筑完成的墙体。13、砌块在装运过程中，应轻装轻放，计算好各房间及各层间数量按规格分别堆放整齐。14、搭拆脚手架时应防止碰坏已砌筑完成的墙体和门窗洞口棱角。15、运到楼面的砂浆严禁直接倾倒在楼板上，必须设置砂浆料斗盛放。落地砂浆及镶砖砍落破碎应及时消除，保持施工场地清净，以免影响下道工序施工.第十章检查与验收一、构造柱检查验收钢筋的品种、规格和数量，制作安装及混凝土的浇筑符合设计图纸和施工、验收规范的要求。二、门窗、洞口的检查验收门窗、洞口的位置符合施工图纸和规范要求，满足门窗的功能要求，预埋件数量、质量、位置正确，标高符合建筑施工图纸的要求。三、填充墙的检隹监收a.稀和砂装的强度等级必须符合设计要求.抽检数量：每一生产厂家，烧结普通砖每15万块，烧结多孔碣每10万块各为一验收批，不足上述数量时按1批计，抽检数量为1组。砂浆试块的抽检数量执行砌体工程施工验收规范GB502032011规范第4.0.12条的有关规定。检验方法：铿砖和砂浆试块试验报告。b.砌体灰缝砂浆应密实饱满1>砖墙水平灰缝的砂浆饱满度不得低F80%；璃柱水平灰缝和竖向灰缝饱满度不得低于90%。抽检数批：每检验批抽杳不应少于5处。检验方法：用百格网检查砖底面与砂浆的粘结痕迹面积，每处检测3块破，取其平均值。c、破砌体的转角处和交接处应同时砌筑,严禁无可靠措施的内外墙分砌施工.在抗It设防烈度为8度及8度以上地区，对不能同时砌筑而又必须留的临时间断处应砌成斜楼，普通5$砺体斜棱水平投影长度不应小于高度的2/3.多孔稀砌体的斜槎长高比不应小于1/2.斜检高度不得超过一步脚手架的高度.抽检数量：每检验批抽查不应少于5处。检验方法：观察检查。、非抗震设防及抗震设防烈度为6度、7度地区的临时间断处，当不能留斜槎时，除转角处外，可留直槎，但宜槎必须做成凸槎，且应加设拉结钢筋，拉结钢筋应符合下列规定：1小于120M端厚放置16.5拉结钢筋（大于120三厚墙应放置2<t>6.5拉结钢筋）:2间距沿墙而不应超过500mm,且竖向间距偏差不应超过100mnk3埋入长度从留极处算起每边均不应小于50OnIm,对抗俄设防烈度6度、7度的地区，不应小于100on1.n：4末端应有90°弯钩（图5.2.4）.图5.2.4直区处拘结用前示您图抽检数量：每检验批抽查不应少于5处。检验方法：观察和尺量检查。f、砖砌体组砌方法应正确，内外搭砌,上、下错缝.清水墙、窗间墙无通缝；混水墙中不得有长度大于300mm的通缝，长度200m300三的通缝每间不超过3处，且不得位于同一面墙体上。嵇柱不得采用包心砌法。抽检数量：每检验批抽查不应少于5处。检验方法：观察检查。砌体组砌方法抽检每处应为3m5m.g、破砌体的灰缝应横平整直，厚薄均匀，水平灰缝厚度及竖向灰缝宽度宜为IOm,但不应小于811m,也不应大于12ran0抽检数量：每检验批抽隹不应少于5处。检验方法：水平灰缝厚度用尺SUO皮破砌体高度折算：竖向灰缝宽度用尺量2m砌体长度折算。h、一砌体尺寸、位置的允许偏差及检验应符合表5.3.3的规定.*5.3.3碣砌体尺寸、位置的允许儡差及检映项次项目允许像差(mn)检验方法抽检数出1轴线位移Iu用授纤仪构尺或用其他洌量仪器检叁承重墙、柱全WH2基华、墙、柱0(面标高±15用水准仪和尺检查不应少于5处3境面直度每层5用2m托线板检盍不应少于5处全KIOnIO用经纬仪、吊戏和尺或用其他溜域仪器检去外墙全部阳角>10m204表面平整度料水墙、5用2m靠尺和候形事尺检查不应少于5处混水埴、ti85水平灰平直度清水埼7拉5m找和尺检去不应少于5处混水墙)0第十一章安全文明施工措施一、安全施工管理坚持“安全第一，预防为主”原则，严格执行项目部安全管理制度，加强施工过程管理力度。1、
