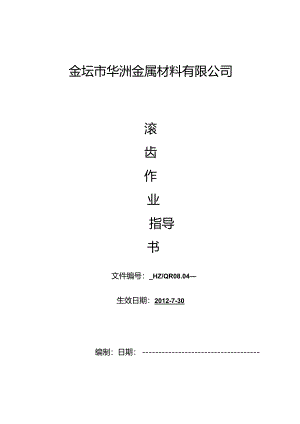

金坛市华洲金属材料有限公司滚齿作业指导书文件编号：_HZ/QR08.04生效日期：2012-7-30编制：日期：审核：日期：批准：日期：金坛市华洲金属材料有限公司文件飨号HZ/QR08.04版本VO滚齿作业指导书页次第1页共8页生效日期2012-7-30一、目的：为规范机加工作业管理和员工的操作，确保其过程管理符合质量体系文件要求，产品质量符合图纸，满足用户。二、适用范围：本指导拈适用所有直齿齿轮调试的过程。三、作业要求：3.1 浪齿O1.试的港备工作：一、I、（关键步骤）在接到调机指令时,按照指令要求确认正确的工艺图纸,凭工艺图纸到仓傩题用对M刀具（要求使用I：艺图纸规定的规格里”和Ui数的滚刀.并进行双方笠'7确认.旬把滚刀借领出去时.滚刀使川记录表要和滚刀一起办理）二、选刀选刀主要看三个数据,第一个是优形什么型号的.第二是齿数.齿形一般有GT型，HTD型，PGGT型等等。齿形型号可以在图纸“带轮齿型规格”这一栏中看出。tai"GATESPOWERGRIPHTDtGATESPo1.ychaingt”.齿数也可以在这上而这栏中行出。根据齿形型号和齿数，就可以确定刀具。如“8MX-33S-62”这种短号带轮.从规格栏中可以知道该带轮齿形型号是GT型和节距,齿数是33,节距是8mm,所以我们选用的滚惊刀具标号为,8mmp,28-37GGTTPG2*IO'1.A3.513mmCDSSRH".2、使用正确的滚齿夹具确认.编号与工艺图纸一致,要求目视夹具的状态正常（顶尖孔没有变形.火乂没白碰伤.央紧部位的丝扣完整：3、准备好调机工具（呆扳手I套,内六角6MM扳手I把,19MMT型套筒板手1把，活络扳手1把，皮榔头1把，铜棒I根.铁榔头1把）检刈跳动J1.具（机械干分次，5mm和杠杆分表各一只及表座）金坛市华洲金属材料有限公司文件婚号HZ/QR08.04版本VO滚齿作业指导书页次第2页共8页生效日期2012-7-30三、作业要求:3.2 工装夹具的整1.机床工作平台保证清洁和干净.没有碰伤和锈蚀：2、工装夹具各平面同样干件清洁,边缘没石.损伤和使伤；3、将夹具固定在工作介面匕将三个压紧爆丝J顼蒙一下，保证工装不太容易移动：4,将千分衣固定在刀架方，必须保证固定军旅,各连接部门上猿.表头对准夹具中心位置：PJM运行操作面板,打开手动调整界面，准在检测信羌，5.在界面上按快上快卜按钮，检测心轴上下的偏差，保证偏差不小于0.01mm,超差时要求曳新检查夹具的状况和进行垫高调整；金坛市华洲金属材料有限公司文件编号HZ/QR08.04版*VO滚齿作业指导书页次第3页共8页生效日期2012-7-30三、作业要求:6、在界面上按主轴启动按钮,检杳心釉的轴跳动，转动主轴,观察千分表的差值,在最高点停止转动用铜标校正偏差，直到心轴的轴跳动小于0.02mm为止，三个压紧螺纹必须均匀的用力压紧，直到夹具夹紧，再次转动主轴,确认心轴跳动在0.02mm以内：33滚刀的安装和奥试1、确认机床上的心轴是否符合滚刀的安装要求,目前工厂有27mm和31.75mm两种刀柄.根据实际使用的滚刀内孔更换停刀刀柄；更换的时候松开图示中尾部两个螺纹，其中小的螺丝是逆时针扳开.大的螺纹是顺时针扳开,12轻敲尾部,使刀柄的椎柄与机床的椎孔脱离:2、主釉椎孔和刀柄的锥部必须保证没仃快属，油污，用气枪吹干净刀柄的扁纥必须和主轴的扇丝部位吻合，尾部螺丝（即上述步骤的尾部螭丝拉紧时注旗力度，不可太紧（用长度30cm的扳手扳紧就行）,防止手孔而咬死下次不易拆卸：3.、按滚齿的方向装上滚刀,确保安装到位，备垫圈保证没彳r铁吊拈在上面，以免影响潦刀的端面跳动：同时将支撑架的部位用气枪吹干净，保证铜锥套没有脏物！金坛市华洲金属材料有限公司VO4、将垫圈窜在刀架上,保证压紧有效稳定.支撞架固定在机床上，将刀柄的压紧螺母预装使刀只没有间隙：5、松开刀架处的六颗压紧螺坨,板动下方的齿条,调节滚刀的行程.使准备加工的齿按对准工件的中心城部位；6.关健步骤移动X轴,使工件接近滚刀约Imm左右的位因停下，在球刀的下方放一张白纸，调节刀架卜方的齿条，要使得滚刀准备rr的两个齿与工件的缝隙均匀的在工件的的中心废两侧即可：白纸7、退出X轴.对刀架两端的压紧蝴丝iS行拧紧，要求两然的螭丝先预紧中间的上卜端丝，然后再拧紧其他螺丝:8、将刀轴顶端的压紧蝶丝刖扳手和皮榔头顺时针方向上紧:9、（关键步臊）根据得把滚刀上面的安装偏角调整角度,先松开上下六颗螂丝，然后根据刻度调整到正确的位冏,右游滚刀安装偏角为顺时针调节,主尺的刻度是1格I度,副尺的刻便是1格IO分，最后顺时针方向上紧螺税.金坛市华洲金属材料有限公司文件飨号HZ/0R08.04文件飨号HZ/OR08.04版本A/0页次第9页共9页生效日期2012-7-30金坛市华洲金属材料有限公司文件飨号版HZ/QR08.04A/0滚齿作业指导书页次第页共页生效日期2012-7-30三、作业要求：金坛市华洲金属材料有限公司文件飨号HZ/QR08.04版VO滚齿作业指导书页次第页共页生效日期2012-7-30三、作业要求：金坛市华洲金属材料有限公司文件飨号HZ/QR08.04版VO滚齿作业指导书页次第页共页生效日期2012-7-30三、作业要求：金坛市华洲金属材料有限公司文件飨号HZ/QR08.04版VO页次第页共页生效日期2012-7-30
