一体化净水设备构造.docx

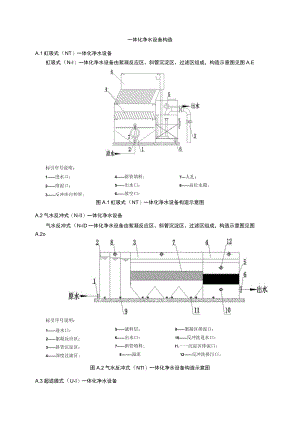

一体化净水设备构造A.1虹吸式（NT）一体化净水设备虹吸式（N-I）一体化净水设备由絮凝反应区、斜管沉淀区、过滤区组成，构造示意图见图A.E标引序号说明：1进水口；2排泥口：3反冲洗自控管;4斜管填料;5出水口：6放空口：7人孔；8高位水箱。图A.1虹吸式（NT）一体化净水设备构造示意图A.2气水反冲式（N-II）一体化净水设备气水反冲式（N-ID一体化净水设备由絮凝反应区、斜管沉淀区、过滤区组成，构造示意图见图A.2o5滤料层；6出水口：7斜管填料;8溢流口；9絮凝区排泥口；10反冲洗进水口：I1.沉淀区排泥口：12反冲洗排污口。标引序号说明：1进水口：2絮凝反应区：3斜管沉淀区；4深度过滤区;图A.2气水反冲式（NTI）一体化净水设备构造示意图A.3超滤膜式（U-I）一体化净水设备A.3.1超滤膜式（U-D一体化净水设备（压力式）由预处理过滤模块、超滤膜系统及部件组成，构造示意图见图A.31。标引序号说明：1进水口；2多功能控制阀;3布水器；4石英砂滤料；5中心管；6活性炭滤料;7保安过滤器;8活性接头；9超滤膜进水口：10反洗进水口：11出水口；12浓水排放口。图A.31超滤膜式（U-I）一体化净水设备（压力式）构造示意图A.3.2超滤膜式（UD一体化净水设备（浸没式）由预处理过滤模块、超滤膜系统及部件组成，构造示意图见图A.32。标引序号说明:1进水口；2多功能控制阀；3一布水器；4石英砂滤料；5中心管：9浸没式超滤膜池;6活性炭滤料：10产水口；7活性接头；11反冲洗进气口8保安过滤器；12超滤膜组件。图A.3-2超滤膜式（U-I）一体化净水设备（浸没式）构造示意图
