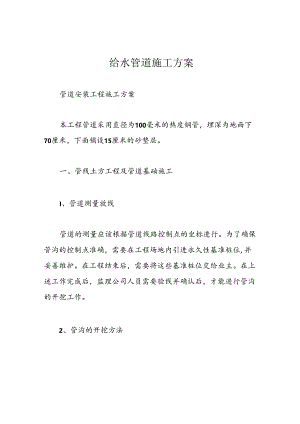

给水管道施工方案管道安装工程施工方案本工程管道采用直径为100毫米的热度钢管，埋深为地面下70厘米，下面铺设15厘米的砂垫层。一、管线土方工程及管道基础施工I、管道测量放线管道的测量应该根据管道线路控制点的坐标进行。为了确保管沟的控制点准确，需要在工程场地内引进永久性基准桩位,并妥善维护。在工程结束后，需要将这些基准桩位交给业主。在上述工作完成后，监理公司人员需要验线并确认后，才能进行管沟的开挖工作。2、管沟的开挖方法在开挖前，应该进行调查研究，充分了解挖槽段的土质、地下水位、地下构筑物、沟槽附近地下建筑及施工环境等情况。如果发现问题，需要及时与建设单位取得联系，研究处理措施。为防止超挖，开挖前需要划出沟槽开口边线，并按照开口坡度逐层下挖，并随时测量挖深。二、管线阀门井的施工1、阀门井的砌筑1）安装管道时，需要准确地测定井的位置。2）在砌筑时，需要认真操作，并且管理人员需要严格检查。选用同厂同规格的合格砖，砌体上下错缝，内外搭砌，灰健均匀一致，水平灰缝凹面灰缝，宜取5-8厘米。井里口竖向灰缝宽度不小于5毫米。边铺浆边上砖，一揉一挤，使竖缝进浆。收口时，层层用尺测量，每层收进尺寸，四面收口时不大于3厘米，三面收口时不大于4厘米，以保证收口质量。3）在安装井盖时，井墙必须清理干净，并在湿润后，在井盖与井墙之间摊铺水泥浆，然后稳定井盖。露出地面部分的检查井需要在周围浇筑注硅，并压实抹光。2、管线关键工序，测量放线工程1）在开工之前，需要对监理（业主）提供的坐标点和水准点进行复测。2）在平面施工控制测量时，需要对坐标控制点进行测放护桩，并严格执行测量双检制，以确保测量成果的准确性。3）在高程测量控制时，需要以复测报告为依据，在管线区内测放4个临时水准测量点，并埋设标石。4）在单项工程完工后，在管沟回填前，需要对管顶标高和控制点坐标进行竣工测量，并绘制竣工测量成果表，以便绘制竣工图。3、管道的安装在管沟土石方工程施工的同时，需要及时做好施工各项准备。施工人员和机械需要及时进场，并熟悉施工图和本方案的技术要求。管材和成品管件需要及时组织进厂验收。一旦管沟成型，就需要及时进行管遒安装工作。1）管材和管件的验收需要对管件进场后的质量标准进行检验。管道安装前，需要对管材进行检验，确保质地良好、内外壁光洁平整、无裂纹、无脱皮和痕迹凹陷，且颜色基本一致。管材轴向不能有异向弯曲，管端口必须平整且垂直于轴线。合格的管材和管件应加标识堆放，不合格的应交由生产厂家修复,不得使用。在管沟成型并经监理验收后，可以进行管道的安装工作。安装前需要清洗管口内侧和外侧，法拦与管道连接处于自由受力状态进行法兰焊接，螺栓紧固。为控制安装长度，需要在管口处用尺子画出安装线位置，并保证两根管节在同一条直线上。阀门的型号、规格应符合设计要求，配件完整且无损伤。每批阀门应进行壳体压力试脸和密封试脸，并按位号安装。安装时，阀门应处于关闭位置，与法兰临时加螺栓连接并吊装，阀门内无杂物堵塞，手轮处于便于操作的位置，安装的阀门应整洁美观。安装后需要做空载启闭试验，确保启闭灵活且关闭严密。管道在施工期间需要请监理公司亲临现场进行工程质量检查，并做好中间验收记录双方会签。管道在埋土前，需要双方认证已完工程及其质量并办理工程检查记录。管沟的回填土质需要按要求进行，管顶以上50Omm处使用人工回填夯实，500mm到设计标高可使用机械回填和夯实。特夯区需要人工仔细夯实，每层厚度控制在IoCm内，严禁回填建筑垃圾和腐质土，防止产生沉陷。
