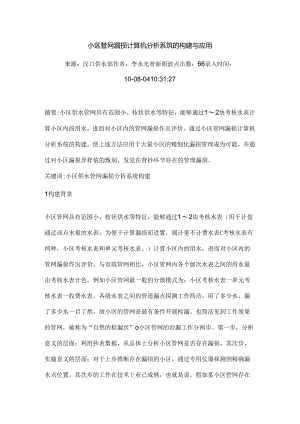

小区管网漏损计算机分析系统的构建与应用.docx

小区管网漏损计算机分析系筑的构建与应用来源：汉口供水部作者：李永光曾新胡波点击数：66录入时间：10-08-0410:31:27摘要:小区供水管网具有范围小、枝状供水等特征，能够通过12块考核水表计算小区内的用水，进而对小区内的管网漏损作出评价。通过小区管网漏损计算机分析系统的构建，使上述方法应用于大量小区的精细化漏损管理成为可能，并通过对小区漏损异样值的甄别，发觉在背抄环节存在的管理漏洞。关键词:小区供水管网漏损分析系统构建1构建背景小区管网具有范围小、枝状供水等特征，能够通过12块考核水表（用于计盘通过该点水量的水表，为便于计算漏损而设置，属计量不计费水表C考核水表有两种，小区考核水表和单元考核水表。）计算小区内的用水，进而对小区内的管网漏损作出评价。与市政管网相比，小区管网内各个级次水表之间的用水量由考核水表计色。例如小区管网最一般的分级模式为：小区考核水表一单元考核水表一收费水表，各级水表之间的管道漏点探测工作简洁，用了多少水、漏了多少水一目了然，故小区的管网是最有条件开展检漏、也筒活见到工作效果的管网，被称为“自然的检漏区”o小区管网的治漏工作分两步。第一步，分析意义的层面；利用抄表数据，从总体上分析小区管网是否存在漏损。其次步，实施意义的层面；对于上步推断存在漏损的小区，通过专用仪器探测到精确漏水点位置。其次步的工作在技术上业已成熟，也就是说，假如某小区管网存在暗漏，以现方技术来在实际中解决是毫无问题的。小区管网治漏工作的难点在于第一步，即：如何从营抄数据中筛选出存在漏损的小区。详细困难见诸于Fo1.1 没花形成考核水表与其后的收费水表的对应关系一个考核水表之后有哪些收费水表？考核表计肽范国有多大？数目是多少？尚未形成条理化、明晰化的关系。多年以来，考核水表与水费没有干腌关系，大多数考核水表与收费水表没有建立对应关系，不能计算漏损；只有少部分的原始手工台账上还用文字信息记栽着当时的对应关系，但在计算机系统内也没有形成固化的对应关系。1.2 现实中无法实施考核水表与收费水表同步抄见武汉很多考核水表之后收费水表位于住户家中，这些收费水表的抄见时间因住户而异，通常一次上门只能抄见80%左右的水表，其它水表的抄见则往后推迟；考核水表与收费水表的要求抄见的周期也不一样，前者是一月i抄，后者二月-抄。同步抄见现实中难以实现。在这种状况下我们须要将抄见的时间归到同一时间段。但这是一个浩大的计算过程，因为每个小区除了总考核水表之外，还有若干下级考核水表，有成百上千收费水表，不行能通过人工方式计算每一个小区管网的漏损。1.3 人工方式成本高面对诸多的小区管网（仅汉口地区就有856块DN80以上的考核水表），人工方式全部计算漏损无法实现，且无法保证明时性；也不行能利用专用仪器对全部的小区管网探测之后再来推断哪些小区管网有漏水“假如那样去做，探测的空栽率将达80%,成本上不经济。正是在这样一个背景1.我们起先设想有一个快速精确的计算工具，能够将考核水表之后的对应关系整理修正，能够完成每月856个小区管网漏损统计，然后依据统计的结果筛选出存在漏损的小区管网，进而到现场实施可以见到有经济成效的漏点探测工作。2系统功能介绍漏损分析系统最终目标是实现统计漏损，其统计数据来源于营业收费系统中的水表抄见数据，功能主要由整理对应关系、漏损计算、漏损顼警、查询四项功能实现。2.1掇理考核水表与其后收费水表的对应关系为便于正确地计算漏损，考核水表应与其后的下级考核水表收费水表建V：起对应关系，必需明白各级之间水表之间的自来水流淌来向，这样的计算出来的漏损才可能真实地反映小区管网的漏失状况，才可能正确地推断是否投入探测漏点工作C按我集团目前的小区管网供水状况，其中各级表的对应关系可以分为如下儿类：A：市政管网一小区考核水表一单元考核水表一收费水表B：市政管网一小区考核水表一收费水表C：市政管网一单元考核水表表一收费水表漏损分析系统供应了如上三种方式录入对应关系。须要作出说明的是，对应关系若来源于最初的管道安装竣工信息时，是牢辕的信息，可以干腌录入漏损分析系统；若无竣工信息来源时，应现场作试水的试验，确认供水他围，整理出各级水表之间关系，再录入。22漏损计算2.2.1 小区管网漏损的计算方法2.2.2 几种特别状况卜的水豉计算方法在实际工作中，水表的抄见工作并不都是处于志向状况，而漏失率的计算却须要精确的数据代入计算公式。因此，在这个湖耗管理系统中，如何能够让系统自动处理非志向状况，以使计算结果接近真实值，成为一个特别重要的问题。我们针对可能出现的几种状况，分别给出了计算方法。抄表时间不同步在营编员抄见某小区用户水表的时候，不行能在同一天抄见到全部的用户水表（在用户水表未出户的状况下）与考核表，这样就无法保证抄见的考核表和户表水地是同一时段的水量。同时，对于每一块特定的水表，每月的抄见时间不行能完全重合，抄表时间的提前或滞后均会给漏失率的精确计算带来负面影响.因此，我们必需将每块表的抄见水值转换成“标准月用水量”。为简化算法，将每个月的长度定义为30天。算法如下：例如：某一块水表2008年5月12日抄见止码为2356,2008年6月5日抄见止码为2363,则户表的抄见频率不是每月一次在我司的户表抄见工作中，户表是两个月抄见一次，而为与时驾驭小区管网漏失率的动态，则要求每个月都计算出漏失率。对于中间缺失的数据,我们实行了如F算法:对于当月有抄见值的，以当月止码减去最近一次的水表止码，得出水量后以平均值计算，上推的月数最多不超过6个月；对于6个月以前仍有水表止码的，用水量以。计。例如：某一块水表2008年6月12日抄见止码为2356,前推最近一次的抄表数据为2008年3月9日抄见，止码为2321,则某一块水表2008年6月12日抄见止码为2356,前推及近一次的抄表数据为2007年10月9H,缺抄月数=8>6,则Qsm=O对于当月无抄见值的，运用“系数预估法”计算当月水量。我们依据武汉水务集团2006年全年生产的水侬统计得出如Z系数表：其中，我们把1月份的水量值作为单位1,由此换算出从1月到12月这12个月份的水量系数值，该值保留2位小数。计算时，查找上次有水处数值的抄表结果，最多上推6个月。将其转换为系数为1的水量值，再乘以本月系数，得到本月水量。当下次有抄表数据时，用平均值计算出本月的真实水球并对数据进行更新。例如：某一块水表2008年7月无抄见值，前推最近一次有抄表数据的水量为2008年3月，水量值为11511则23漏损预警漏损分析系统供应两种漏损评价体系，一为计算出的漏失百分比，即通过上下级水表的水量差来衡量。另一种评价是先统计收费水表的只数，按收费水表只数乘以每只表的阅历用水吨数，然后与考核水表的最值比较来衡量。2.3.1 第一种衡Gt体系在第一种衡盘体系中，假如我们要对漏失率大于13%的小区管网进行筛选，干脆在界面的窗口中输入13%的漏损为警戒值，一旦计算出来的数据超过这个警戒值，系统会自动提示。通常在菸础资料不全面的状况下，警戒值可以从1。渐渐往下设置；在对应关系和抄见正确的状况卜,这一瞥戒值可以设定在1520%。设置界面如图1:图12.3.2 其次种衡质体系中在其次种衡盘体系中，我们通过户均肽的计算推断小区漏损。经过K期的漏控工作阅历，我们总结出当个小区的户均用水小于1511j月时，该小区就不会存在大的漏耗；反之，则须要投入力气杳漏C依据这个工作阅历,我们拟定出1511r5/月的户均用量临界值，以此临界值来评估小区的漏损状况。这种方法虽然相对方法一较为粗糙，但在户表无法按时全部地抄见、有大埔小区须要排查等状况下却是行之有效的。同时，这种方法也可作为方法一的补充，从不同的角度评估小区漏损状况，以期得出较为客观的评价。设置界面如图2:2.4分析查询功能：漏损分析系统不仅依里于各级水表之间的正确对应关系，同时也依靠于正确的抄见数据。查询功能事实上是对每个抄见数据的审核，是在小区管网漏损异样的状况下审核，无论是对考核水表还是对收费水表来说都在极强的目的性，很简洁发觉错误抄见的水表。湖损分析系统供应了对所参加计算的抄见数据的分析，直询功能。分别对应两种漏损预警方式，我们可以得到两种预警结果：2.4.1 以漏失率为预瞥方式经过系统的计算和筛选，将漏损超过设定值的标示出，如图3:2.4.2 以户均量为预警方式：经过系统的计算和筛选，将户均盘超过设定值的小区标示出，如图4:图3图4例如：某一小区管网的漏损为90%,这明显是一个不正常的数字，我们推想是收费水表的只数比实际的多或者收费水表有抄错的缘由造成，于是我们从漏损分析系统中调出全部收费水表逐个市杳。经过核实，发觉有一只水表抄错，将这个错抄数据人为补偿之后,该小区管网漏损更原正常。3漏损分析系统的实际运用该系统建成之后，按测试原则，应当拿出10个小区管网对该系统进行功能测试。10个小区管网均有正确的抄见数据和对应关系，也有手工计算的数据。通过运行的结果和手工数据的对比，并无差别，说明漏损分析系统的基本功能可以实现。随即，我们马上将漏损系统投入到实际的运用，运用分为两个主要阶段。3.1 加强营业工作中的水表抄见和水表之间对应关系的辂理由于该系统剧烈地依里于正确的水表抄见和水表间的对应关系的基础工作，因此，该漏损系统投入运用后首先反馈出来的结果并不是某某小区管海可能存在漏损的示意，更多的作用是反馈出我们在抄见和对应关系的基础工作的质址，我们可以借助这个软件加强基础工作的管理。2008年4月，我们从漏损分析系统中选择出70个漏损超过90%的小区管网（一般状况卜.，真正漏损不会达到90%,否则用户无水可用），进行核实，结果发觉55个是由于对应关系错误导致漏损偏高，14个是抄见错误或者入账错误造成。2008年5月，我们从漏损系统中有针对性地抽出300只可疑水表进行核杳，结果发觉错误率达30%。这些错误缘由有：抄见错误,甲表抄成乙表，入账错误和人为估抄等。从抽杳的结果看，小区管网治漏降耗中相当多的基础工作存在不完善的地方，而这些不完善之处在平常的检杳工作中难以发觉。例如，营业部门每月随机抽查15个考核水表，其结果都比较好，未发觉明显问题；而通过小区漏损分析系统杳找问题却做到有的放矢，杳找问题的精确性高，效率高，究其缘由是营业部门口常的抽查工作是种单的抽查，随机的抽查，难以发觉问题；漏损分析系统中表与表之间是相互关联的，任何一个表有问题干脆影响整个系统的异样，从系统异样反过来顺藤摸瓜，很简洁找到问题。通过两次的抽杳，我们已建立按漏损分析系统提示结果进行抽查的例行工作，例行抽查起到了监督、订正的作用，考核水表的抄见质量和对应关系有明显改进，每次抽杳的错误率在逐步降低。3.2 切实发觉存在漏损的小区管网小区管网在经过第一阶段的堪础楂理工作之后，虚高的成分已经被剔除。若是小区管网的漏损仍居高不下，那么这个小区管网很可能有漏水。2008年4月，武汉市审计局宿舍漏损突然上升，用水肽由每月3000吨飙升至2万吨/月，从水表抄见的状况来看，考核水表后的收费均没有问题，怀疑总考核水表抄错，但到现场后发觉总考核水表抄见精确。那么，唯一可能的就是地下管网有漏水。随即，我们派出人员用专业仪器探杳，发觉地Z泵房水池漏水和一条DN1.OO干管完全断裂，修理后用水盘从2万吨下降至3000吨，取得很好的经济效益。2008年6月，漏损分析系统提示市.公安局后勤处小区的漏失率达到69.70%,在细致到现场核实考核表与户表对应关系精确、抄见无误后，我们派出检漏人员开展检漏作业。在该小区，我们查到DN1.o0、DN40暗漏各一处、水箱浮球阀关闭不严导致溢流一处。上述故障修理完毕后，漏失率降到了16.13%,效果明显。以匕是
