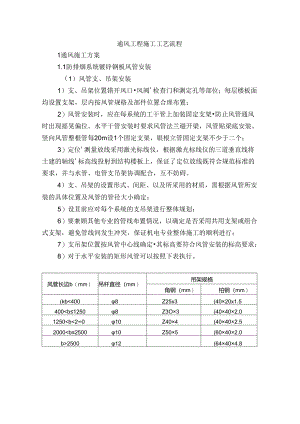

    通风工程施工工艺流程.docx

    通风工程施工工艺流程1通风施工方案1.1防排烟系统镀锌钢板风管安装(1)风管支、吊架安装1)支、吊架位置错开风口风阀'检查门和测定孔等部位;每层楼板面均设置支架,层内按风管规格及部件位置合理布置;2)风管安装时,应在每系统的工干管上加装固定支架防止风管通风时出现摇晃偏位。水平干管安装时要求风管法兰避开梁,风管贴梁底安装。竖向风管整根管每20m设1个固定支架,银根立管固定支架不少于二个;3)定位'测量放线采用激光标线仪,根据激光标线仪的三道垂直线将土建的轴线'标高线投射到结构楼板上,保证了定位放线既符合规范标准的要求,并与水管、电管支吊架协调配合,互不妨碍。4)支、吊架的设置形式、间距、以及所采用的材质,需根据风管所安装的具体位置及风管的管径大小确定;5)设苴前应对每个系统的支吊架进行整体规划;6)要兼顾其他专业的管线布置情况,以确定是否采用共用支架或组合式支架,避免管线间发生冲突,保证机电专业整体施工的顺利进行;7)支吊架位置按风管中心线确定其标高要符合风管安装的标高要求;8)对于水平安装的矩形风管可以按照下表执行。风管长边b(mm)吊杆直径(mm)吊架规格角钢(mm)柏钢(mm)(kb<4008Z25x3(40×20x1.5400<b12508Z3O×3(40×40×2.01250<b<2010Z40×4(40×40×2.52000<b250010Z50×5(60×40×2.0b>250012(64×40×4.89)水平风管的支架设置形式如卜.图竖直风管的支架设置形式。1.2风管预组装(1)风管组对(3)水平风管安装将成品运至安装地点,按编号进行排列,风管系统的各部分尺寸和角度确认准确无误后,开始组对。(2)连接各段连接后在法兰边四周涂上密封胶,连接螺母置于同侧:空调风管法兰垫料采用5mm原阻燃闭孔海绵,排烟风管垫料法兰垫料采用3.5mm石棉橡胶板梯形连接,法兰压紧后垫料宽度与风管内壁平齐,外边与法兰边一致。将水平风管放在设置的支撑架上逐节连接。按要求选择风管的材质进行风管的加工制作,根据风管的边长比和单边面积确定风管的加固形式本工程风管主要为镀锌铁皮风管=风管技系统编号组对,连接螂母置于同一恻:角钢法兰垫料均匀。组装后的风管置于移动式升降平台上,提升风管至比知终标高高出20Omm左右。吊杆的末端须提供足够螺纹段供调节风管道的水平密度。拉水平线紧固支架横担,放下风管至横担上,固定支架,确定安装高度,按要求设置设定测试点、清洁孔对于需要保温的风管在确定其高度时要考虑保温层的厚度。(4)风管立管安装采取自下而上逐节安装、逐节连接、逐段固定的方法。立管安装要注意的是与水平管接口处需在安装水平管时即考虑预留出115m的水平安装距离,将风管预组装至4m长,采用电动葫芦提升至安装高度操作人员在升降平台上紧固支架螺栓将风管固定。风管立管安装见下图所示。(5)法兰填料般风管采用厚3-5mm的闭孔海棉橡胶板:防火阀及排烟风管的法兰垫圈采用厚3-5mm石棉橡胶板接头采用梯形或契口连接。接头形式见下图:JJ1.3通风机的安装本工程通风机分为落地安装和吊装两种安装方式,风机位置位于地下车库,通风机安装见下表所示:通风机的安装通风机安装示意图说明1风机吊装离心风机选用采取消声减震措施的风机箱:按风机重量选用弹簧减祕吊架;风机进出口M管设不燃材料制作的成品软接头。2风机落地安装采用混凝土基础基础与风机底座之间采用株胶减震垫各组减振器承受的荷战压缩里应均匀不偏心。风机进出口风管设不燃材料制作的软接头,箱式风机采用ZD型减振器,风机基础比四周Jfe面高约15Omm左右,减振器数量根据设计要求进行确定。安装要点:1安袋前应清点随机配件及文件详细阅读使用说明书。2整体安装的风机,擀挺和吊装的绳索不得捆蹲在特子和机克或轴承盏的吊环上。3通风机的进风管、出风管等装置应有单独的支控,并与基础或其它建筑物连接牢固;软管与风机连接时不用强迫对口'机克不应承受其他机件的隶量“4当通风机的进风口直通大气时应加装保护网或采取其它安全措施。5法础各部位尺寸符合设计要求预留孔灌浆前清除杂物灌浆用细石混凝土强度等级比基础的混凝土高一级,井应捣固密实把脚螺拴不得歪斜。6电动机应水平安装在滑座上或固定在基础上,安装在室外的电动机应设防雨革。7固定通风8师地脚螺栓,除应带有空圈外,并应有防松装1K,风机与支架间都应设减震犁,或谩置减震吊架。安装厢振器的地面应平整,厢振器安装完说明毕在其使用前应采取防止位移及过载等保护措施。
