钢筋加工棚计算书.docx

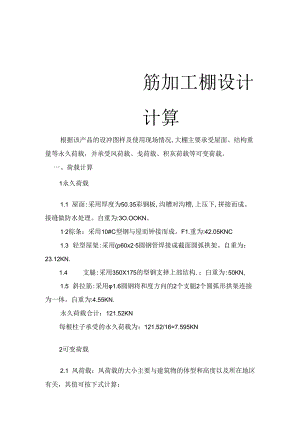

筋加工棚设计计算根据该产品的设冲图样及使用现场情况,大棚主要承受屋面、结构重量等永久荷载，并承受风荷载、戋荷载、积灰荷载等可变荷载。一、荷载计算1永久荷载1.1 屋面:采用厚度为50.35彩钢板,沟槽对沟糟,上压下,拼接而成。接缝做防水处理。自重为:3O.OOKN。12棕条：采用10#C型钢与屋而钟接而成。F1.重为:42.05KNC1.3 轻型屋架:采用(p60x25圆钢管焊接成截面圆弧拱架。自重为：23.12KN.1.4 支腿:采用350X175的型钢支择上部结构.：臼重为:50KN,1.5 斜拉筋:采用1.6圆钢将和度方向的2个支腿2个圆弧形拱架连接为一体。自重为:4.55KN.永久荷载合计：121.52KN每根柱子承受的永久荷载为：121.52/16=7.595KN2可变荷载2.1 风荷载：风荷载的大小主要与建筑物的体型和高度以及所在地区有关，其值可按下式计算：Wk=PzszW0Wk风荷载标准值(KN/m2);BZ-Z高度处的风振系数；s-风荷载体型系数；HZ风压高度变化系数：wo-基本风压(KN/m2)。依据建筑结构荷载规范(GB5OOO9-2OI2),查表821得z取1.oo:查表8.3.1得迎风面s为0.8,背风面为0.5渣表E.5,河南省内50年一遇基本风压为0.60KNn抗风柱上风压力作用均布风载标准值(kNm)2400抗风柱上风吸力作用均布风载标准值(kNm):-1.5002.2 雪荷载Sk=rSOSk-雪荷载标准值(KNm2);r-屋面积雪分布系数；so_基本雪压(KN/m2)。依据建筑结构荷载规范(GB5(XX)9-2012),查表E.5,河南省内50年一,遇基本雪压为0.40KNn2=(二)大测支腿力学计算书大棚受力分析：大棚主要受风荷载和自重作用卜的永久荷载，长度方向风荷载最大,风荷载由16个钢结构柱承受,柱根部受力最大。故只需对结构柱进行校核。I截面特征计算净截面积An=:r*(D2-d2)/4=3.14X(21.92-(2.19-2*0.35)2)/4=23.7(cm2)截面惯性矩1.x=11*(D4-d4)/64=1375(cm4)1.y=11*(D4_d4)/64=1375(cm4)截面抵抗矩W,x=兀*(D4-d4)32D=125.6(Cm3)W1.y=11*(D4_d4)32D=125.6(Cm3)W2x=11*(D4-d4)32D=125.6(cm3)W2y=11*(D4-d4)32D=125.6(cm3)W2y=11*(D4-d4)32D=125.6(cm3)回转半径ix=(IxZAn)1/2=7.62(cm)ix=(Ix/An)1/2=7.62(cm)二、内力计算荷载以以下几种形式组合：组合一：1.35恒+0.7*1.4活组合二:1.2恒+1.4*风压+0.7*1.4活1.2组合三:恒+1.4风吸+0.7*1.4活1.2恒组合四:+0.6*1.4风压+1.4活组合五：1.2恒+0.6*1.4风吸+1.4活得：柱底剪力设计值：风压力作用(kN);8.695风吸力作用(kN)2.434组合:内力最大湾矩(kN.m):21.850;轴力(kN):11.502三、弯矩作用平面内稳定验算结果平而内计算长度I为494Immx=1.ix=4941/(7.62x10)=65<=150=103575W3.14x3,142061.023.71.1.1×65×65根据钢结构设计规范(GB5(X)17-2OO3),查表521得x取1.15,MX取1.0,x0.781贝J:11.502×1.00.781×23.7×1.OO1.0×21.85×1000000八1.502x1000、1.15×125.6×1()00(1-0.8)1035751=1S1.664</=205.00()弯矩作用平面内稳定应力验算满足。四、弯矩作用平面外稳定验算结果平面内计算长度I为500Omn1.x=1.ix=494I(7.62x1.0)=65<=150根据钢结构设计规范(GB5OO172OO3),杳表521得(|)y取0.776,b¾1.0,Q取0.7,PtX取1.0。则：11.502x1(X)0Cr+0.7X0.781.×23.71.00I.Ox21.851.(XW(X)i.0×125.6×1(X)0=127.98<=205.0(X)弯矩作用平面内稳定应力验算满足。故支腿稳定性满足要求。五、基础稳定箱校核每根支腿所受的轴压力：N=I1.5()2KN受力分析：基底亚粘土，承载强度一般100I2OKPa(第一册施工图S1.21-1层)，手册中干处承载强度一般200Kpa:5%灰十.硬化30cm,强度1.2MPa,扩散角以45度计算；基础平面为方形XCm,高度50cm,砂强度以25MPa计。T15.4T原亚粘土顶层最大压强：以0.120(MPa)计灰土压强算式：T(X1.00+0.32)(X100+0.32)100012基础平面最小值XCm:53基础Xem按以下值施工：55基础顶面与场地20Cm睑面层同时浇筑。大棚柱与屋架之间采用刚性连接，连接强度经验算满足受力要求，因此整个结构可以视为个一个刚性的整体。同时由于，本棚架采用预埋件，浇混凝土预埋，整个支腿与地面刚性连接也形成一个刚性的整体，在水平外力（风荷载）的作用下，依据混凝土的强度，不会发生水平滑动，更不会出现任何倾覆.
