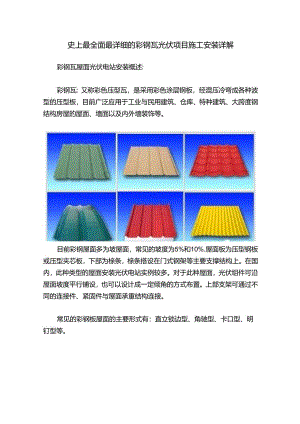

史上最全面最详细的彩钢瓦光伏项目施工安装详解.docx

史上最全面最详细的彩钢瓦光伏项目施工安装详解彩钢瓦屋面光伏电站安装概述:彩钢瓦：又称彩色压型瓦，是采用彩色涂层钢板，经混压冷弯成各种波型的压型板，目前广泛应用于工业与民用建筑、仓库、特种建筑、大跨度钢结构房屋的屋面、墙面以及内外墙装饰等。目前彩钢屋面多为坡屋面，常见的坡度为5%和10%.屋面板为压型钢板或压型夹芯板，下部为榇条，榇条搭设在门式钢架等主要支撑结构上。在国内，此种类型的屋面安装光伏电站实例较多。对于此种屋面，光伏组件可沿屋面坡度平行铺设，也可以设计成一定倾角的方式布置。上部支架可通过不同的连接件、紧固件与屋面承重结构连接。常见的彩钢板屋面的主要形式有：直立锁边型、角驰型、卡口型、明钉型等。YrX25-210-840(840IYX1O-U5-8OIV11.YXt2-C6-20W三)VX51.-410-620«I*M0)不同彩钢瓦结构对应不同的支架夹具，夹具与彩钢瓦匹配越佳支架安装的可靠性越高。一、彩钢瓦屋面建设要求：彩钢屋面光伏发电项目属于对已有建筑物彩钢屋面的改造项目，因而建筑物的屋面形式、建筑物的结构形式、光伏阵列的布置形式及光伏组件本身的形式，以上条件的多样性决定了屋面光伏支架的形式多种多样.屋面的形式及建筑物的结构形式对光伏支架的工程造价影响较大。一般来说，屋面的防水等级越高，屋面防水层不外露，屋面的活荷载越大及建筑物整体结构较好、承载能力较强的屋面，光伏支架的工程造价越低，反之，工程造价越高。根据原有建筑物的结构形式，屋面形式及承载力情况，考虑到各个车间实际的用电负荷及安装容量等因素，项目主要的布置方式为：沿屋面坡度平铺布置、组件作为屋面的布置形式、北坡起一定的角度,使既布置与南坡角度一致.二、不同承重的彩钢瓦屋面安装方式:钢架或屋架、橡条和屋面板作为彩钢屋面重要的组成部分。彩钢板的安装方式与钢架或屋架、楝条和屋面板的承重直接有重要关系。各种连接件、紧固件的数量和尺寸可通过静力计算分析和设计构造求得。1、钢架或屋架、橡条均能满足设计要求且屋面板钢度较大时，这种方式是比较合理的安装条件，光伏支架采用连接件与屋面板连接，并尽可能靠近楝条位置固定。2、钢架或屋架、槽条均能满足设计要求，但屋面板钢度较小，变形较大时，这种类型的彩钢屋顶主要表现为车棚、公交候车厅、养殖场等一些要求程度不太高的场所。光伏支架可采用连接件直接与楝条处的屋面板直接连接方式，也可以采用连接件与楝条通过穿透屋面板的方式进行连接.3、仅钢架或屋架能满足设计要求，楝条及屋面板承载能力较小时,此种布置方式，采用连接件与钢架或屋架连接，具体连接安装方式同支架与柳条穿透屋面板连接方式.4、还有一种连接方式为将固定支架的位置屋面板割开，通过型钢柱连接到屋面钢梁上.以上为主要彩钢屋面的光伏支架布置方式总结，对于穿透屋面的连接件，必须带有防水垫片或采用密封结构胶处理，保证防水能力.若钢架或屋架、橡条、屋面板均不能满足设计要求：原屋面上不能建设光伏电站项目。支架设计前，必须对原有屋面的钢架或屋架、擦条、屋面板等受力构件进行准确核算。三、彩钢瓦屋顶光伏项目前期方案设计需要注意的事项：1、明确光伏组件的形式及铺设方式，清楚原有建筑物的屋面形式。2、清楚原有建筑物的结构形式并对主要结构受力构件进行核算。3、根据原有建筑物的屋面形式、结构形式、光伏阵列的布置形式、光伏组件本身的形式、结构核算结果及可能的施工措施等多项条件，给出各种可行的支架布置方案，确定最优的布置方式.4、屋面光伏电站项目有其施工上的特殊性，综合考虑现场施工条件，选择合适的施工工艺，并给出施工中的注意事项、施工保护及安全施工措施等。四、彩钢瓦屋面的加固方式：钢结构厂房屋面的加固方式主要有加大构件截面法和增加支点加固法。钢梁钢橡条屋面结构的钢梁加固，主要为在钢梁下增设T型钢或C型钢，用以增加钢梁截面，提高承载力。钢橡条加固方式一般在檀条两端加设支撑点，减少楝条跨度以增加楝条的承载力。网架钢楝条屋面结构如果承载力不满足要求，建议放弃安装，因网架屋面本身的恒荷载较小，平铺附加荷载尽管只有0.15KNm,但增加的幅度较大，往往不能满足要求。因网架结构加固工程量较大，加固难度增加，费用较高，故如果承载力不满足要求，建议放弃安装。五、加固施工：对于彩钢板屋面的加固，比较适用的方法：增加型钢。因为在实施中存在焊接工序，一般要求在施工时地面不应该存在生产或堆放易璘物。加固过程需要厂房短时间停产。六、彩钢瓦屋顶防水做法：彩钢屋顶防水的问题主要分为以下几点：1.原屋面彩钢板锈蚀严重，已经出现漏点或局部区域严重锈蚀。措施：对局部漏点采用优质中性耐候密封胶涂抹封堵；对于局部彩钢板锈蚀严重的彩钢板，在安装光伏组件前需要更换彩钢板。2、电缆套管或屋面给水管道穿屋面板.措施：官道穿彩钢板屋面在现有国标、行标的图集上均有做法。具体做法可参考国标图集0U925-1.压型钢板、夹芯板屋面及墙体建筑构造、W6J925-2压型钢板、夹芯板屋面及墙体建筑构造二、W8J925-3压型钢板、夹芯板屋面及墙体建筑构造三。可根据实际工程的具体情况选用。3、对于彩钢板肋板截面为梯形截面的情况，光伏支架通过自攻螺栓与彩钢板连接。措施：常用的连接分为肋板侧面连接和肋板顶面连接。所采用的自攻螺栓必须带有配套的耐候密封防水垫片，自攻螺栓固定完毕后，螺钉处须优质中性耐候密封胶涂抹。4、施工过程中其它需要注意的事项：施工时应放线准确，与现场屋面情况核实准确，找准屋面檀条的准确位置，核实无误后可进行施工安装。案例安装：一、符合屋顶电站建设的厂房钢结构：在厂房设计和建设时就要考虑光伏电站要求。如在已建好的屋顶安装，则需要设计院单位进行计算承载力，是否符合光伏电站安装条件.彩钢瓦屋顶厂房内部结构。彩钢瓦屋顶厂房，必须符合光伏设计要求和光伏安装所需要的承载力要求。二、夹具现场试装或测量彩钢瓦瓦型尺寸:在设计或生产彩钢瓦支架方案时，需要在现场进行测量和试装。T型彩钢瓦截面尺寸测量，以便制作夹具样品试装。夹具样品一般前期在没有合适样品的情况下，采用线切割加工,然后再到项目现场试装确认夹具与彩钢瓦的匹配性。直立锁边型彩钢瓦.直立锁边型夹具试装，采用线切割加工样品。角驰型夹具，现场试装。三、T型彩钢瓦屋顶：正在安装中的屋顶项目T型彩钢瓦和铝导轨安装（爱康提供支架）安装完导轨后的状态，待安装组件支架方案采用T型夹具，在夹具两侧边用自攻螺钉与彩钢瓦固定，夹具和彩钢瓦之间用像胶垫进行防水，最后在螺钉孔处打防水胶（耐候结构硅胶），以起到防水作用。四、角驰型彩钢瓦屋顶：支架设计方案效果图。角驰型夹具安装。五、彩钢瓦屋顶倾角支架方案彩钢瓦屋顶较大倾角支架方案设计，一股为了提升发电量或在厂房的背面才采用有倾角的方案，通常都采用组件平铺方案。（一股彩钢瓦不采用倾角安装方式）六、胶粘支架方案:河南济源支架夹具胶粘方案。夹具胶粘，安装后的整体效果，已运行两年时间，运行情况正常。夹具用胶粘，不用任何摞栓和连接方式固定。胶粘接安装。屋脊的导轨进行连接，中间为桥架，安装后效果良好.彩钢瓦屋顶已塌陷损坏彩钢瓦已大面积腐蚀锈斑，不符合光伏建设要求.八、彩钢瓦屋顶改造：对有些陈旧和防水要求较高的厂房屋顶进行改造，增加保护和防水层。完成改造后再进行支架安装（温州项目，爱康提供支架）.九、其他关于彩钢瓦屋顶安装及方案参考资料整理：彩钢瓦屋顶支架安装说明T型彩钢瓦屋顶方案。彩钢瓦屋顶支架配件清单。.jOMNTUFOtaM*f*V.k"M>B,、</.“"X，3P&1.奥/采钢瓦屋顶支架安装方案节点。【彩钢瓦屋顶支架夹具大全】特别感谢：本文作者，马喜海先生
