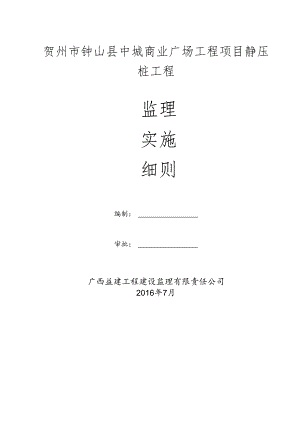

静压桩监理实施细则.docx

贺州市钟山县中城商业广场工程项目静压桩工程监理实施细则编制：审批：广西益建工程建设监理有限责任公司2016年7月目录一、工程概况（3）二、编制依据（6）三、监理工作流程（7）四、施工质量控制监理工作要点（7）五、控制目标（14）六、主要措施（14）贺州市钟山县中城商业广场工程钟山县主楼框架结构，1#-6#楼为地下半层，地上2层；半地下一层为车库，一层以上为商业。其中，1#、2#、5#、6#楼商铺高度为12m,3#、4#楼商铺高度为16.5m根据钻探深度范围内揭露的岩土分布，场地内岩土层从上而下依次分述如下：混凝土：为场地停车场硬化面层。厚度0.10050m,大部分场地均有分布。杂填土(Qmh黑色、杂色，以粘土为主，杂填料主要由煤渣、碎砖块、砾石等组成。厚度为O.2O1.35m0粘土(Qn)：红褐色、黄色，硬朔状态，冲击冲积成因，切面平整规则，有光泽，无摇振反应，韧性中等，干强度高。属中等压缩性土。层厚2.788m,整个场地均有分布。粘土(QJ|)：灰色、青灰色，可朔状态，切面平整规则，有光泽，无摇振反应，韧性中等，干强度高。属高压缩性土，厚度2.411.10m,整个场地均有分布。粉质粘土(QD:深灰色，可朔一软朔状态，冲积成因，稍有光泽，无摇振反应，韧性差，干强度高，属高压缩性土，厚度0804.00m,仅4、8、13、14、15、18、35、36、37、38号孔有分布。粗砂(Qd):灰色，梢密，饱和，主要成分为石英、硅质岩。厚度0603.00m,仅5、6、7、9、10、16、20、24、32、39、43、45、50、53、55、56号孔有分布。圆砾(Qd):灰色，稍密，饱和，主要成分为石英、硅质岩。厚度1.20990m,整个场地均有分布。泥岩(E)：灰、青灰色，硬朔一坚硬状态，强风化，内含钙铁胶结物,I、梧州市建筑设计院设计的本工程的思施工图纸及地下室施工图纸2,有关设计变更通知单3、有关工程联系单4、建筑工程施工质量验收统一标准GB5O3(X)-2OOI5.建筑地基基础工程施工质量骁收规范GB5O2O2-2(X)26、预应力混凝土管桩静压施工规程DB45T362002(广西地方标准)7.建筑桩基技术规范JGJ94-20088、建筑施工安全检查标准JGJ59-999、混凝土结构工程施工及跄收规范GB5O2O4-2OO210、混凝土强度检验评定标准GBJ107-87Ik混凝土质量控制标准GB50164-9212、普通混凝土配合比设计规程JGJ55-2OOO13、建筑钢结构焊接技术规程JGJ81-200214、工程测量规范GB50026-9315、建筑机械使用安全技术规程JGJ33-2I16、施工现场临时用电安全技术规范JGJ46-200517、建筑施工现场环境与卫生标准JGJ146-200418、建筑地基处理技术规范JGJ79-2OO219、20、经批准的静压桩施工方案21、现场踏勘情况和踏勘数据22、监理规划及安全监理规划三、监理工作流程：熟悉监理依据一一审查施工单位报审的施工方案一监督按方案施工、检查施工质量（会同有关单位处理异常问题）一f卷认报审的施工质量记录-一对桩径、桩顶标高、机身质量、单桩承载力检查、检测一一桩基验收。四、意工质量控制监理工作要点：1、审查施工方报审的静压桩基施工方案。重点审查引用的规范是否为适用版本，质量要求是否相符；施工单位拟进场的压桩机、钻孔机等的性能、数量是否满足本工程要求；施工过程的质量控制措施和安全生产措施是否可行、是否完善：对施工中常见的质量问题是否制订了切实可行的预防、纠正措施；沉桩进度计划是否符合总进度计划要求。2、复查施工方测设的轴线、标高是否有误。3、检查管桩质量：审查管桩生产厂家的出厂合格证、生产许可证及检脸报告。抽查进场管桩桩体外观质量，抽查数不少于10%。检查项目及合格标准按DB45/T36-2002规程，重点检查柱径、管壁厚度、桩身弯曲度、桩体是否有环向及纵向裂缝等内容。不合格的桩不准使用在工程上并应及时运出现场。焊条规格型号是否符合规范要求。4、审查压桩机械设备进场报验：审查进场的机械设备型号、数量是否与静压桩施工方案相符；检查其压力表的周期检定资料是否齐全、有效；桩机主要部件运行是否可靠。5、沉桩前应检查放线情况和现场施工条件是否符合要求。复核轴线及桩位，桩位允许偏差范围应符合规范规定；场地应平整，排水应畅通，并应满足压桩所需的地面承载力要求。6、引孔压桩法质量控制应符合下列规定：1、引孔宜采用螺旋钻干作业法；引孔的垂直度偏差不宜大于05乐2、引孔作业和压桩作业应连续进行，间隔时间不宜大于12h;在软土地基中不宜大于3h；3、引孔中有积水时，宜采用开口型桩尖。7、沉班过程中，监理人员要督促施工方做好沉桩垂直度控制。压桩前应用吊锤观测控制桩身的垂直度，而在压桩过程中也应随时观测，若发现倾斜，应立即调整，保证桩身入土时的垂直度偏差不超过0.5%,成桩后偏差不超过0.5%。8、每一根桩应一次性连续压（打）到底；送桩应连续进行，尽量减少中间停歇时间。如接桩或有特殊原因需停歇，停歇时间不宜超过半小时。9、沉桩过程中，如遇到贯入度剧变，桩身损坏等异常情况时，应暂停沉桩I）监理人员要会同施工单位有关管理人员分析查明原因，由施工单位提出处理方案，把情况报告业主方，征得业主方和设计单位同意后，进行妥善处理，并做好全过程记录。10、沉桩贯入度、终压力及桩端持力层达到要求后，应测设每根桩的桩顶标高，并做好记录，完成一个作业区后，再复测桩顶标高，复测数量不少于10机按桩号记录，用以分析是否有抬桩现象，如发生挤土抬桩,未沉的桩则应采用预钻孔沉桩措施，监理人员应督促施工方做好为方面的记录。及时收集信息，特别要注意群桩数多而密的承台压桩后的桩顶标高变化情况。11、当桩身垂直度偏差大于1%的时，应找出原因并设法纠正；当桩尖进入较硬土层后，严禁用移动机架等方法强行纠偏。12,静压桩施工及验收的主要要求：（1）、颈应力混凝土空心桩基本参数详见附表一；预应力混凝土空心桩基本参数附表一M应力矗我土施的比告*力性健&种外役D(f1.n)变厚t(mn)毕节旅长<m>晶凝土强度等线号旗近力痂站格ffys<0)四与矩懒心HON-110极眼考矩检驻值MU0Nm向承我力设计值RrI1.NIIf高强预应力混凝i管桩<HC>7011CM)A67.1M3.823341410B1.AB6<t>9.0532845B89.07.23359CHI0.T9.338764009512CW>AIO7.iM3.6527725So249ABIO9.04.963704BI29.O6.675135CI21U7858717450010015C80AIO9.043.9991483570327AB<75.3121200Bi3i?7.2144258CI3J269516633250012515C80AIO9.0h53.5991484190368ABt0ia74.712120()BI3)76.2144258C1.312.68.2166332s1.I(M)15CM)AI19.Ot53912518844)20368ABII1(1.753154254B1.51.tt76.9182328C161269.2211422AII9.0<x>r3.4125IKSSOO4MAB1.ia74.7154254BI11ia76.1182328CI51Z67.9211422“)0I1.O15CSOA139.Oh53.9IM2464810440ABI3175.5201332BI71O77239434)C7«Mi69.127655213015C80AI39.Oh53.5IM246>440499ABI31(1.74.B201332B710762239430CI7<PIZ68.2276552800IIO15CM)A(Si?4.43675506MW620AB5ia6.1451743B221268.2535962C27i2.6I1.61912381O(X>13015C80A2217h64.46891030100SO924AB22中1266队51394B30012.68.31003IK05C102610.911612322AB13中IO1.75.4201332BIH177.2239430C18269.8276552(2)、混凝土预制桩表面应平整、密实，制作允许偏差应符合附表二的规定。混凝土预制桩制作允许偏差(nn)附表二桩型项目允许偏差(mro)钢筋混凝土实心桩横截面边长±5桩顶对角线之差5保护层厚度±5独身弯曲矢高不大于1.%o桩长且不大于20桩尖偏心10桩端面倾斜0.005桩节长度±20钢筋混凝土管桩直径±5长度±0.5%1.管壁厚度-5保护层厚度+10,-5桩身弯曲(度)矢高1./1000桩尖偏心10桩头板平整度2桩头板偏心2(3),预应力混凝土空心桩的吊运应符合下列规定：、在吊运过程中应轻吊轻放，避免剧烈碰撞：.、单节桩可采用专用吊钩勾住桩两端内壁直接进行水平起吊；、严禁使用在吊运过程中产生裂缝的桩。(4)、预应力混凝土空心桩的堆放应符合下列规定：、堆放场地应平整坚实，最下层与地面接触的垫木应有足够的宽度和高度。堆放时桩应稳固，不得滚动；、应按不同规格、长度及施工流水顺序分别堆放；、当场地条件许可时，宜单层堆放；当叠层堆放时，外径为500600ran的桩不宜超过4层，外径为300-400mm的桩不宜越过5层；、我层堆放桩时，应在垂直于桩长度方向的地面上设置2道垫木，垫木应分别位于距桩端0.2倍桩长处；底层最外缘的桩应在垫木处用木
