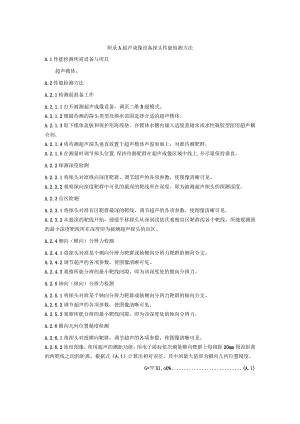

附录A超声成像设备探头性能检测方法A.1性能检测所需设备与用具超声模体。A.2性能检测方法A.2.1检测前准备工作A.2.1.1打开被测超声成像设备，调至二维B超模式。A.2.1.2根据待测的探头类型及频率范围选择合适的超声模体。A.2.1.3取下模体盖板和保护用海绵垫，在模体水槽内倾入适量蒸储水或水性凝胶型医用超声耦合剂。A.2.1.4将待测超声探头垂直放置于超声模体声窗表面上，对准待测靶群。A.2.1.5在测量时调节探头位置,保持待测靶群在超声成像区域中线上,并尽量保持垂直。A.2.2探测深度检测A.2.2.1将探头对准纵向深度靶群，调节超声的各项参数，使图像清晰可见。A.2.2.2观察纵向深度靶群中可见的最深的靶线所在深度，即为被测超声探头的探测深度。A.2.3盲区检测A.2.3.1将探头对准盲区靶群最深的靶线，调节超声的各项参数，使图像清晰可见。A.2.3.2从最深的靶线开始，缓缓平移探头从深到浅依次观察盲区靶群的各个靶线，所能观测到的最小深度靶线所在深度即为被测超声探头的盲区。A.2.4侧向（横向）分辨力检测A.2.4.1将探头对准某个侧向分辨力靶群或轴侧向分辨力靶群的侧向分支。A.2.4.2调节超声的各项参数，使图像清晰可见。A.2.4.3观察所能分辨的最小靶线间隙，即为该深度处的侧向分辨力。A.2.5轴向（纵向）分辨力检测A.2.5.1将探头对准某个轴向分辨力靶群或轴侧向分辨力靶群的轴向分支。A.2.5.2调节超声的各项参数，使图像清晰可见。A.2.5.3观察所能分辨的最小靶线间隙，即为该深度处的轴向分辨力。A.2.6横向几何位置精度检测A.2.6.1将探头对准横向靶群，调节超声的各项参数，使图像清晰可见。A.2.6.2冻结图像，使用超声的测距功能，用电子游标依次测量横向靶群上每相距20mm预设距离的两靶线之间的距离，根据式（A.1）计算出相对误差，其中的最大值即为横向几何位置精度。G=罕X1.o0%(A.1)式中：G相对误差，;M一一测量距离，单位为亳米(mm)；T一一预设距离，单位为亳米(mm).A.2.6.3若探头横向视野不超过40mm,则用电子游标依次测量横向靶群上每相距10mm预设距离的两靶线之间的距离，根据式(AJ)计算出相对误差，其中的最大值即为横向几何位置精度。A.2.7纵向几何位置精度A.2.7.1将探头对准纵向靶群，调节超声的各项参数，使图像清晰可见。A.2.7.2冻结图像，在有效探测深度范围内，使用超声的测距功能，用电子游标依次测量纵向靶群上每相距20mm预设距离的两靶线之间的距离，根据式(A.1)计算出相对误差，其中的最大值即为纵向几何位置精度。A.2.7.3若探头纵向视野不超过40Inn1.,则用电子游标依次测量纵向靶群上每相距10mm预设距离的两靶线之间的距离，根据式(A.1)计算出相对误差，其中的最大值即为纵向几何位置精度。
