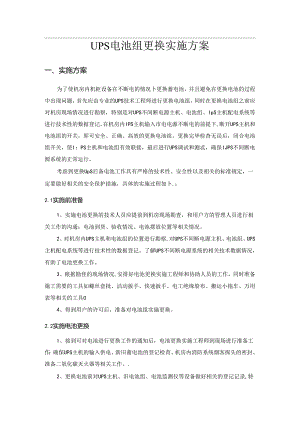

UPS电池组更换实施方案一、实施方案为了使机房内机柜设备在不断电的情况卜更换蓄电池，并且避免在更换电池的过程中出现问题，首先应由专业的UPS技术工程师进行更换电池组，同时在更换电池组之前应对机房现场情况进行勘察，特别是对UPS不间断电源主机、电池组、IpS主机配电系统等进行技术性的数据登记。在机房内IPS主机输入市电电源不断电的前提下,断开UPS主机和电池组的开关，即可安全、正确、高效的更换电池组。更换完毕检杳无误后，闭合电池组开关，使I：PS主机和电池组有效联接，最后进行UPS调试和测忒，确保IJPS不间断电源系统的正常运行。考虑到更换UpS后备电池工作具有严格的技术性、安全性以及相关的标准规定，一定要做好相关的安全保护措施，具体的实施过程如卜.：2.1实施前准备1、实施电池更换的技术人员应提前到机房现场勘查，和用户方的管理人员进行相关工作的沟通：电池到货、验收情况、电池摆放位置等相关情况。2、对机房内UPS主机和电池组的位置进行勘察,对UPS不间断电源主机、电池组、UPS主机配电系统等进行技术性的数据登记。了解UPS不间断电源系统的相关技术数据情况，有助了电池更换工作。3、根据勘隹的现场情况,安排好电池更换实施工程师和协助人员的工作，同时准备施工需要的工具如螺丝套批、活动扳手、快速扳手、电工绝缘股布、搬运小拖车、万用表等相关的工具04、得到用户的许可后，准备对电池组实施更换。2.2实施电池更换I、接到可对电池进行更换工作的通知后，电池更换实施工程师到现场进行准备工作：确保UPS主机的输入供电、新旧蓄电池的登记检查、机房内消防系统烟客探头的密封、准备二氧化碳灭火器等相关工作。.2、更换电池前对UPS主机、旧电池组、电池监测仪等设备做好相关的登记记录,特别是每层电池的攫放、电池监测仪的接线，要做好标记，画好联接图.保证电池组更换后的效果和原有的情况保持一致.3、一切准备就绪后，对GAP(WER系列的30KVUPS主机的电池进行更换处理工作,断开UPS主机和电池组之间的连接开关，使UPS主机和电池组断开联接，确保更换电池时工作人力的安全。4、对原有电池组的电池进行拆卸，电池更换实施工程如负责电池拆卸工作，相关辅助技术人员进行新旧电池的搬运工作。在拆旧电池时，将拆卸下来的电池连接线和电池端子的螺丝用盒子整齐的摆放好，保证机房内的整洁和清洁。5、旧电池拆完后，将旧电池和旧电池架整齐的摆放在甲方规定的位置。6、将新电池架组装件安放在制定位置,同时开始安装新电池，将新电池摆放在电池架上，使新电池在电池架上的摆放位附、方向调整的最好。在安装新电池时要将原来的电池监控连接线再接上。在连接好一组电池后检查电池端子的连接线是否牢固：检查电池组的总电压是否正常等情况，电池的正负极要连接正确.7、更换电池工作完毕后，用万用表检杳电池组的总电压情况、电池组的正负极和中性线的接线情况。确保电池组和UPS主机都正常后，合闭电池组的开关，使UPS不间断电源系统恢电正常工作.8、然后检测UPS的工作电压、电流、充电电压、工作状态等情况并做好记录。同时，由伽玛创力UPS厂家的工程师用伽玛创力的软件对UPS主机的电池时间参数进行调试设置，确保电池在正常的寿命期间不会出现钳误的报界提示。9、UPS主机调试正常后，断开UPS主机的输入电源开关,模拟市电故障中断，测试UPS系统是否能正常由市电转为电池组后符电源供电,确保机房机柜内的设备正常运行。10、在电池更换工作完成之后,对UPS房进行打扫清洁，清理杂物,保证UPS房的良好环境.恢匆电池更换之前，机房内所做的准备工作。而且应使新电池组充电至24小时左右，确保新电池充满电量。此方案是由我方机房工程师与伽玛创力UPS厂家工程师共同商讨制定出来的，是正确的、安全的、高'效的,而且我方机房工程师是熟悉伽玛创力UPS和蓄电池的专业技术工程师，只要安装过程中保证电池正负极的联接是正确的，就可以避免事故发生.施工过程中注意项在电池更换的过程中应注意几点问题：1、注意人身安全和设备安全，施工前必须了解现场情况,施工时避免影响UPS主机和配电柜等设备的正常运行：2、搬运电池的过程中注意避免电池的碰撞和摔坏，做到轻拿轻放，搬运时由两人进行操作：3、由于现场空间比较狭窄，注意保持通道的畅通,同时注意甲方周围的环境,避免影响甲方的正常工作：4.操作时注意电池的正负极接反，安装人历在施工时不应带手表等金属物件，避免造成短路打火现象：5、对机房内消防系统的烟雾探头进行密封隔离,避免消防系统误报警而进行喷气灭火造成人员事故，同时在施工现场内摆放二氧化碳灭火器等消防安全保护器件；6、工作人倒不在UPS电池室内时，一定要做好安全防范工作，避免出现不必要的事故；对于电池包装,做到更换多少拆卸多少；7、对在电池架下层的施工时要注意安装空间和安装光线问题，每做一步都要仔细、认真、正确、规范；8、每安装完一组电池时应测量电池电压,确保每组电池电压相同后再做并联连接，禁止不同电质的电池组并联：并11把更换下来的旧电池安放到用户指定的位置，禁止乱摆乱放；9、电池端子连接时不能过紧和过松，安装完一组后都要手扳动一卜电池接线端子，检查是否连接牢固；10、和用户的相关负责人保恃联系，如有任何问题应及时向相关负责人沟通、报告。三、旧电池W项对于更换卜来的IH电池应及时做回收处理（如有爬酸、漏液的电池要特别注意），避免因电池的化学物质对人体、设备和环境造成污染影响。四、电池更换后的检查工作主要检查以下几个方面：1、UPS主机室的现场环境情况、电池的摆放和联接情况。2、UPS厂家工程师用伽玛创力UPS设备专用的软件对主机的电池时间参数进行调试设置，确保电池在正常的寿命期间不会出现错误报警。3、检测UPS主机的输入输出的电压、电流：充电电压：工作状态等情况，确保全部检测数据达到要求的参数位国内，并做好记录。4、确认UPS主机和电池处于正常运行，然后进行市电断电试验，检测电池自动切换和电池供电时间情况等.通过这一次电池的更换工作，提高了UpS系统的安全性、可靠性,主要体现在以下儿点：1、更换了旧电池，避免了旧电池可能出现的隐患情况,降低因电池问题而影响UPS主机的故障率。2、当市电中断后，不会出现UPS主机断电情况,新电池的高性能保证J'UPS系统后备电池的供电时间。3、良好的电池组，保证了UPS系统的正常运行和后备时间,确保机房等Ig要设备的安全运作。五、电池更换后的保养为延长蓄电池寿命，同时确保市电中断时蓄电池能有效的,高效的释放电能，建议对电池做相关的保养措施：1、每三个月左右蓄电池要充放电次，以防止极板氧化,激活电池内部的化学活性物质：2、周围环境温度要保持在2025度，确保蓄电池获得较长的寿命和储存较高的能量；3、电池端子连接不能过紧和过松,要经常检隹：4、避免落电池表面枳累灰尘，应保持电池柜内整洁、干燥：5、使用三年后需时常检查检测，如发现蓄电池出现老化现象及时更换.
