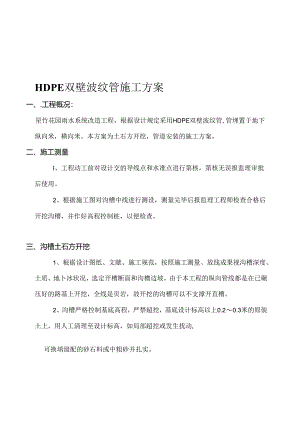

HDPE双壁波纹管施工方案一、.工程概况：星竹花园雨水系统改造工程，根据设计规定采用HDPE双壁波纹管,管埋置于地下纵向米，横向米。本方案为土石方开挖，管道安装的施工方案。二、施工测量I、工程动工前对设计交的导线点和水准点进行第核，第核无误报监理审批后使用。2、根据施工图对沟槽中线进行测设，测量完毕后报监理工程师检查合格后开挖沟槽，并作好高程控制桩，以便检查。三、沟槽土石方开挖1、根据设计图纸、文献、施工规范，按照施工测量、放线成果视沟槽深度、土质、地卜冰状况，选定开槽断面和沟槽边坡，由于本工程的纵向管线都是在已碾压好的路基上开挖，全线是页岩，故开挖的沟槽可以不支撑开直槽。2、沟槽严格控制基底高程，严禁超挖，基底设计标高以上0.20.3米的原装土上，用人工清理至设计标高，如局部超挖或发生扰动,可换填级配的砂石料或中粗砂并扎实。3、雨季施工，应尽量缩短开槽长度，做到成槽快，回填快，一旦发生泡槽，应将水排除，把基底受泡软化的表层土清除，换填级配的砂石料或中粗砂并扎实，做好基础处理。4,开槽高、对槽宽、基础垫层厚度、基础表面标高、排水沟畅通状况、沟内与否有污泥杂物、基面有无扰动等作业项目分别进行验收，合格后才能进入下道工序。5、质量规定:槽底高程0,-30槽底中线每侧宽度，不不不小于设计值沟槽边坡不陡于规定6、分项工程施工工艺图（土石方工程）四、垫层施工1、垫层施工钱，现将槽内废渣，渣土等杂物清除和将水浸泡过IKJ软泥清除洁净，然后铺上天然的级配砂石料，整平扎实。五、双壁波纹管的施工1、由于本工程纵向的波纹管直径较大，重量比较重等原因，双壁波纹管抵达现场后应用机械进行装卸，装卸时采用柔韧性很好的皮带、吊带或吊绳进行吊装。2、管道运送短距离运送，不应在坚硬不平地面或石子地面上滚动，以防损伤保护层或防腐层。大直径双壁波纹管，鞋放运送不适宜不小于三层，小径管道如果用叠放运送时，应将所有管道保持稳定，管道之间留有合适缝隙，以防发生碰撞。上下叠放运送，其高度不赢超过4倍管径或2m,车底与管道接触处，规定平坦，并用柔韧性的带子或绳子将其固定在运送工具上，防止滚动或碰撞，也不得有锋利锋利的物体，以防戳破管壁。3、管道常常检查管道运到现场，可采用目测法，对管道包装和装卸与否有损伤进行检查，并做好记录和验收，如有损伤，应分析原因作出鉴定，以便进行妥善处理。4、管道寄存当管道直接摆放在地上时，规定地面平整，不能有石块或轻易引起管壁损坏的尖利物体，要有防止管道滚动措施，并且高度不得超过2m,宜径超过ImH勺管道不适宜叠层寄存。管道在寄存过程中，最大扰曲度不应超过公称直径的3%,最高使用温度宜在370左右。5、双壁波纹管H勺安装(1、安装在双壁波纹管安装前，根据设计规定，对管材及胶圈类型，现场的量进行验证。管材，一般用人工搬运，必须轻抬、轻放，严禁在地面上拖动、滚动。管材长短调整，可用锯切割，但断面应垂直平整，不应有损坏(2、管道接口接口前应先检查胶圈与否配套完好，确认胶圈的安放位置后将接口范围内的工作面用棉砂清理洁净，不得有泥土等杂物。接口作业时，先将胶圈严密地套在一侧管口，调整另一侧管，使得侧管在同一轴线上，然后套接内管端口使其结合，调整橡胶圈，使其与管壁结合紧密，完毕套管。(3、管道与检查并衔接管道与检查并的连接，采用钢性接口，在施工时规定井与管之间用1：2.5水泥砂浆接合精密，该部分井壁砌砖规定发砖施工，井底流槽与管内壁接合平顺，管口与管内壁齐平。双壁波纹管安装完毕后，对暴露于地面以外和埋深不不小于Im的双壁波纹管采用C20碎或进行包管，包管校厚度为20cm。六、闭水试验双壁波纹管施工完毕后，根据设计规定沟槽回填前须对施工管道进行闭水试验，闭水试验按照市政排水管渠工程质量检杳验收原则CJJ397H勺规定进行。闭水试验前应在管道灌渗水径24h后再进行，闭水试验的水位为试验移上游管道内顶以上2m位置,如上游管内顶至检查井口高度不不小于2m时，闭水试验水位可至井口为止。闭水试验渗水量的测定期间不少于30分钟，见卜表：管径(mm)允许渗水量备注M3d.kMM1.m300180.7400220.9600241.0七、沟槽回馍闭水合格后才能进行沟槽回填，回填规定按给水排水管道工程施工及验收规范(GB5026897)执行。1、 一般规定管道安装与铺设完毕后，应对管线主体构造的质量进行验收，然后尽快回填，回填过程中，槽内应无积水，不容许带水回填。2、 回填沟槽回填，应遵照如下规定：从管底基础至管顶以上0.7m范围内，必须用人工回填，严禁用机械。八、管道工程验收1、一般规定双壁波纹管管道工程质量验收及评估，按工序、部位及单位工程验收，其评估原则的重要根据为合格率，工序，部位及单位工程评估，为合格，优良的原则规定，应遵守市政工程给排水管渠质量检查评估原则的有关规定，单位工程验收，应由建设单位组织，在设计、质量监理和其他有关单位参与的条件吓验收。单位工程竣工验收时，应具有如下条件：1) 竣工图及设计变更文献。2) 管材、胶圈规格，出厂合格证。3) 工程施工记录和隐蔽工程验收记录。4) 闭水检查记录。5) 工序，部位(分部)、单位工程质量检查评估记录或工程质量评估表。工序的质量如不符合本技术规程，应及时进行处理，返工重做的工程，捶重新评估其质量验收。施工中人为导致管线损伤，经补救的不影响使用效果的状况，一律不得评为优良。2、沟槽质量验收原则严禁扰动槽底土壤，如发生超挖，应用中、粗砂或碎石回填，并扎实，严禁用土回填，并且槽底不得受水浸泡。九、质量保证措施1、严格按质检工作程序施工，未经监理工程师签字同意，不得进行下道工序施工。2、测量放线必须按设计图纸、文献、规范规定进行。3、试块取样，制作平整按规范进行。卜、质量控制措施1、过程控制a、建立技术复核制度，为防止发生差错，在动工前或分项工程施工前对施工项目进行复查，校核。认真做好隐蔽工程和分项工程的检查验收工作，搞好技术交底和贯彻质量管理计划。b、严格执行技术交底制度，交底完毕后受交人签字承认，并必须按照技术交底内容及技术措施进行施工。C、执行质量检查制度，班组之间要进行自检、交接检查，并作好交接检查记录并签字。D、认真的及时I1.勺做好技术资料搜集工作，做到竣工技术资料齐全，精确无误。2、测量定位质量控制工程动工定位要精确，现场施工员将轴线、标高复核无误后方可施工。3、建材质量控制A、原材料及半成品必须具有出厂合格证，试验汇报等。B、钢筋、水泥及砂等原材料，须按规定抽样送检，严禁不合格产品进入施工现场。C、对合格物资按程序文献进行堆放、标识、贮存和搬运。质量检验程序图
