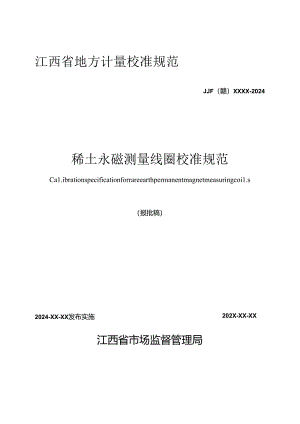

江西省地方计量校准规范JJF（赣）XXXX-2024稀土永磁测量线圈校准规范Ca1.ibrationspecificationforrareearthpermanentmagnetmeasuringcoi1.s（报批稿）202X-XX-XX2024-XX-XX发布实施江西省市场监督管理局Sjjf（赣）xxxx-202x稀土永磁测量线圈校准规范Ca1.ibrationspecificationforrareearthpermanentmagnetmeasuringcoi1.s归口单位：江西省市场监督管理局主要起草单位：赣州市综合检验检测院本规范委托起草单位负责解解本规范主要起草人】曾纪平赣州市综合检验检测院谢健明赣州市综合检验检测院曾广慈赣州市综合检睑检测院加起草人I廖雯靖赣州市综合检验检测院郭燕春赣州市综合检验检测院李丽赣州市综合检验检测院肖龙飞赣州市综合检验检测院目录引I1.1范阳12引用文件13术语和计册照位14概述15计修特性16校准条件26.1 环境条件26.2 测量标准及其他设备27校准项目和校准方法27.1 校准项目27.2 校准方法28校准结果表达39复校时间间隔4附录A校准原始记录内页格式5附录B校准证书内以格式7附录C不确定度评定示例9引言本规范依据JJF1.O59.1-2012£测量不确定度评定与表示、JJFIO71-2010国家计量校准规范编写规则3编制。本规范为首次发布.I1.稀土永磁测量线圈校准规范1范围本文件适用丁稀十.永磁测量线圈的校准，稀土永磁测量线圈分为H线圈、B线图、J线圈。H线圈和B线圈的线圈常数范围为(O.OOO5O1.)m2,J线圈的线圈常数范围为(3×10-f,-5×105)nr.2引用文件本规范引用了下列文件：JJFI0I3磁学计量常用名词术语及定义GB/T29.6O-20O2电工术语电磁学凡是注日期的引用文件，仅注日期的版本适用于本规范：凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本规范。3术语和计量单位JJF10I3界定的及以下术语和定义适用于本规范。3. 1测量线圈(Measuringcoi1.)利用电磁感应原理，测量磁通变化的线圈,4概述3.1 用途稀土永磁材料磁性测量仪用H线圈测量瞄场强度，B线圈测量磁通密度，J线圈测量磁极化强度.4. 2测量原理将测量线圈放置于标准磁场中，B(或J)线圈与B(或J)通道磁通计相连，用来测量磁通密度B(或磁极化强度J)：H探头可以是霍尔探头或H线圈，用来测M磁场强度H。5计量特性4.1 H线圈和B线圈常数范困：0,00050.1.)m2,最大允许误差：±1.0%。J线圈常数范闱：(3×IOMxIO5)nr,最大允许误差：±(2%50%)。4.2 线图电阻R(Q),最大允许误差：±3%.6校准条件6.1 环境条件6.1.1 环境温度：(23±5).6.1.2 相对湿度:<80%.6.1.3 干扰磁场周围无明显影响正常工作的干扰磁场.6.2 测量标准及其他设备校准用电备应经过检定或校准,满足使用要求。6.2.1 特斯拉计测量范围：(0.05-2)T：最大允许误差：±0.05%o6.2.2 标准磁场源标准磁场源为永磁体或电磁铁，在使用的有效空间疮困内，磁场不均匀性优于0.1%.6.2.3 磁通计测量范围(0.4-4)mWb；最大允许误差：±0.2%.6.2.4 电阻测量仪表电阻测量仪表(EII阻表、万用表或测圻电阻用电桥)，最大允许误差：±().5%.7校准项目和校准方法7.1 校准项目校准项目见表I。表I校准项目一览表序号校准项目计一特性条目校准方法条目I线圈常数5.17.2.22线IH电阻5.27.2.37.2 校准方法7.2.1 校准前检查目测观察测量线圈外观，线圈应有铭牌或说明书，标明产品规格或型号、匝数、线圈常数、电阻等主要信息。测量线圈外观应清洁，引线完好，不应有损伤、断裂、接口变形松动等缺陷。722线圈常数的校准a）标准礴场源产生恒定和均匀的磁场：b）线圈连接磁通计，选择合适档位：C）将线圈放入均匀磁场中，调节磁通计漂移使其小于1Wbmin,发位磁通计，将线圈从均匀磁场中抽离，读取磁通计示值S山招特斯拉计探头放入均匀磁场中，读取磁法应强度值Bxe）依照公式<1）计算线圈常数。K=B（1）K一线圈常数，n磁通，Wb：B磁感应强度，T.723线圈电阻值校准a）调整电阻测证仪器，选择合适的测fit档位：b）符测试笔连接到测电线圈的两个端点上，记录下电阻值：O将测试笔的位置对调,再次记录下电阻值：d）将两次记录的电阻值相加取平均值，得到测量线图的电阻值.8校准结果表达测量线圈校准后,出具校准证书，校准证书至少应包含以下信息：a）标题，如“校准证书”或“校准报告”：b）实验室名称和地址：O进行校准的地点（如果与实险室的地址不同）：<1）证书的啡一性标识（如编号），每页及总页数的标识；e）客户的名称和地址：O被校对象的描述和明确标识：g）进行校准的日期，如果与校准结果的有效性和应用有关时，应说明被校对象的接收日期：h）如果与校准结果的有效性应用有关时，应对被校样品的抽样程序进行说明;i）对校准所依据的技术规范的标识,包括名称及代号：j）本次校准所用测量标准的溯源性及有效性说明；k）校准环境的描述：D校准结果及其测量不确定度的说明：m）对校准规范的偏离的说明：n）校准证书签发人的签名、职务或等效标识，以及签发日期：o）校准结果仅对被校对象有效的说明；P）未经实验室书面批准，不得部分纪制证书的声明。9复校时间间隔校准周期建议不超过I年。送校单位也可以根据实际使用情况自主决定复校时间间隔。附录A校准原始记录内页格式稀土永磁测量线圈校准原始记录一、基本信息记录编号：证书携号：委托方；委托方地址：器具名称:里号；制造厂名：器具编号:温度:相对IS度:校准员：核5金员：校准H期：校准地点：校准前后样品状态描述：二、校准用主要计J1.t标准器型号规格出厂编号测盘范围不确定度/准确度等级或最大允许误差证书编号有效期至三、校准结果记录I.线圈常数测fit次数破口计示值mWb)特斯拉计示值(T)统圈常数(m2)线曲常数平均值(mj)2.线图电阻测量次数正向(反向n)线圈电阻)平均值(C)附录B校准证书内页格式证书编号:校准环境条件及地点：温度r相对湿度%其他校准所依据的技术文件：校准所使用的主要计量标准渊：名称测地范困不确定度/准确度等级证书编号证书有效期至校准结果1.线圈常数KB=Ufrt=(k=2)2.线圈电阻UnH=(t=2)校准员:核验员:附录C不确定度评定示例CJ概述测量线圈，线圈常数为KC=8727x2W不确定度Ur=O.2%(A=2):标准装置为数字破通计,不确定度为Ur=01(=2):特斯拉计，不确定度为Ur=O.05%(=2):标准磁场源磁强强度为0.343T。C.2测量线圈校准不确定度评定C.2.I测盘模型K=B-Ko式中:K线圈常数，m2：0蹂通，Wb；B磁感应强度，T；Kr一线圈常数标准值，m%C.2.2灵敏系数ISKG=rB9BB2C23测注不确定度主耍来源测量不确定度主要来源包括：a)由测量重亚性引入的不确定度分量小：b)由标准磁通计测址磁通引入的不确定度分fitM2：C)由标准特斯拉计测量磁场引入的不确定分量“3；C.3标准不确定度评定C.3.I由测量重:豆性引入的不确定度分量m线圈常数的测量重更性用测量结果平均值的实验标准偏差表示，重复测量10次,测量:结果分别为8.71.5×IO'm2:8.721.×1.W:8.727×1.()1nr:8.729×IO,nr:8.735×I011:8.735×103m2;8.73O×IOW：8.71.5×1.W;8.735×1.W;8.735×IOW：则：Ss二11卜1-“_0.09%由于在日常工作中殷重亚测量3次，因此,测量重宓性引入的标准不确定度:s(r)0.09%F=F=0.052%C.3.2由标准戚通计磁通测砥引入的不确定度分量«2根据校准证书，标准磁通计不确定度为0.1%«=2).标准磁通计磁通测量引入的不确定度为2=5o3%22C.3.3由标准特斯拉计磁场测星引入的不确定分量根据校准证书，标准特斯拉计不确定度为0.05%(It=2)。标准特斯拉计磁场测量引入的不确定度为(AW=O05%=003%22C4标准不确定度览表各标准不确定度汇总见表C.I表C1.线弼常数不确定度分量一览表不确定度分fit不确定僮来源灵敏系数不确定度分量U1.测IikiR更性J0.05%«2标准磁通计磁通测量_0.05%标准特斯拉计磁场测肽"F0.03%C5合成标准不确定度计.算各个不确定度分量独立不相关，则相对合成标准不确定度为:U1.=Jcj+:一+$“；=0.15%C.6确定扩展不确定度取包函因子&=2,则测在线圈校准的扩展不确定度计兑如下：Um1.=IrtQ=2X0.15%=0.30%,k=2
