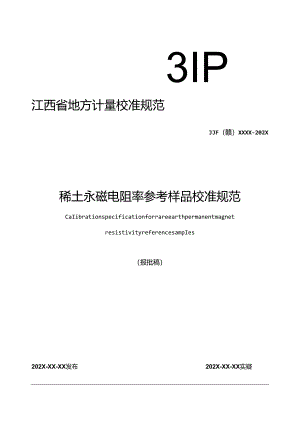

3IP江西省地方计量校准规范JJF（赣）XXXX-202X稀土永磁电阻率参考样品校准规范CaIibrationspecificationforrareearthpermanentmagnetresistivityreferencesampIes（报批稿）202X-XX-XX发布202X-XX-XX实疑江西省市场监督管理局稀土永磁电阻率参考样品校准规范Ca1.ibrationspecificationforreferencesamp1.esofrareearthpermanentmagnetresistivity归口单位：江西省市场监督管理局主要起草单位：赣州市综合检验检测院本规范委托起草单位负责解释5计量特性5.1参考样品电阻率的最大允许误差为±1.0%,6校准条件6.1 环境条件6.1.1 环境温度应控制在（2O±5）C范围内：6.1.2 相对湿度:W80%：6.1.3 电源:220V±22V,频率：5OHz±3Hz;6.1.4 闹无影响仪器正常工作的电磁干扰和机械振动。6.2 校准用设备6.2.1 标准采样电阻：（1-5）,最大允许误差：±0.01%；622恒流电源：直流电流输出范用h5A,输出电流稳定度优于0.01%：623数字多用表：（0200）V,最大允许误差为±0.02%：6.2.4 高精度电压表：（0-2>mV,最大允许误差±0.02%。625几何量测址仪器：（025mm,最小分度值不大于0.001mm：7校准项目和校准方法7.1 校准项目校准项目见表I.表1校准项目一览表序号校准项目计量特性条目校准方法条目1平均厚度的测量7.2.22电阻率的测量5.17.2.37.2 校准方法7.3 2.1外观检查a）被测样品应表面平整，样品表面和四周应无锈迹或污点:b）样品形状应为例形或矩形：C）样品直径或边长应在Im1.nIOmm之间：<1）样品厚度应在1.Omm-IOmm之间，7.2.2 参样品平均厚度的测属在样品的四个触点之间的阀形区域内，均匀选取5个点测量厚度，其中一个点位于中心点。取算术平均值作为厚度值。7.2.3 参考样品的电阻率的测量7.2.3.1 放置样品按照图1所示，将被测样品放置到样品夹具中，保证被测样品与四个触点良好电接触，触点位置在样品周围对称分布。1.1.1.1 接仪器将A、B接触端与电流源连接，C、D接触端与高精度电压表连接。7.2.3.3 电流Ab的确定根据被测样品的厚度和测敢电压信号的大小选取合适的电流值，推荐测量电流值范困为IA5A。电流太大虽然会提高电压信号，但是会导致样品发热从而引起电压信号不稔定。7.2.3.4 D>C端电压Ux的测量为了消除热电势的影响，应先后两次在同一组电流端子注入大小相等方向相反的电流。首先按照723.3设巴电流源的电流ab.电流稳定后读取高精度电压表的读数UIXx然后将电流置零,将电流的输入端A、B交换,重新设置电流输出大小为/AH，读取高精度电压表的读数(DC2.D、C端电压UDC取其算术平均值。7.2.3.5 A.D端电压的测量设置电流源的电流/BC等于/AB，电流稳定后读取高精度电乐表的读数UADI：然后将电流置零，格电流的输入端B、C交换，重新设置电流输出大小为/BC,读取高精度电压表的读数(/AP2-A.D端电压UAD取其算术平均值。7.2.3.6 电阻率P计算电阻率按照公式(4)计算:P=国回+2(4)2112G式中：P-电阻率，欧姆米，Cm：H-参考样品厚度，米，in：UDo接触端D、C之间的电压，伏，V：UAD-接触端A、D之间的电压，伏，V：ab-接触端A、B之间的输入电流，安培，A；/BJ接触端B、C之间的输入电流,安培，A；8校准结果表达标准样片校准后，出具校准证45,校准证书至少应包含以下信息：a）标题,如“校准证书”或“校准报告”：b）实验室名称和地址：C）进行校准的地点（如果与实验室的地址不同）；d）证书的唯性标识（如编号）,每页及总页数的标识：。）客户的名称和地址：力被校对象的描述和明确标识：g）进行校准的日期，如果与校准结果的有效性和应用有关时,应说明被校对彖的接收日期：h）如果与校准结果的有效性应用有关时，应对被校样品的抽样程序进行说明：i）对校准所依据的技术规范的标识，包括名称及代号：j）本次校准所用测量标准的溯源性及有效性说明：k）校准环境的描述：D校准结果及其测量不确定度的说明：m）对校准规范的偏离的说明；n）校准证书签发人的签名、职芬或等效标识,以及签发日期：0）校准结果仅对被校对象有效的说明；P）未经实验室书面批准，不得部分发制证书的声明。9复校时间间隔校准周期建议不超过I年。送校单位也可以根据实际使用情况自主决定发校时间间隔,附录A(规范性)校准记录参考格式证书编号送校郎位罂具名称制造单位型号规格器具编号校准地点环境温度,C相对湿度%校般日期校准员核验员校准依据一、校准所用的主要计量器具:名称型号规格编号测量范围准确度证书编号/W效期二、校准结果记录1.外观检查2.厚度测量次数12345平均值Gnm)厚度(mm)3.电阻率电流值（八）高精度电压表读数<v>电BI率(-m)电阻率平均值(m)Uu校准结果：1 .本次校准工作电阻率：Cm,工作电阻率示值误差：2 .本次校准结果的不确定度：Ur=.k=O附录B校准证书内页参考格式证书编号XXXXXXXXXX校准结果：1.本次校准参考样品电阻率：m.示值误差：3 .本次校准结果的不确定度：Ur=,k=附录C稀土永磁电阻率弁考样品示值误差测量结果的不确定度评定示例CJM½被测稀土永磁电阻率参考样品为例柱体，直径0=ISOmm,厚度3.0mm。测量标准装置为电流恒流源，输出电流稳定度优0.01%,采样电阻(R)最大允许误差±002%,数字电压表(V)最大允许误差±0.02%,高精度电压表最大允许误差(V)±0.02%.使用千分尺测量厚度(d)测量范围为25mm,电流由电压表测电网值得出。C.2不确定度分析C.2.1测量模型AP=P-P'其中P=Sf%+%)/八BIBCC.2.2灵微系数C.2.3不确定度来源不确定度来源主要有枭样电阻基本误差，数字电质表基本误差，高精度电压表基本误差，测量样品厚度千分尺基本误差C.2.4标准不踊定度评定C.2.4.I电阻率测员重史性引入的不确定度山将样品置于样品夹具中，确保四个接触误差接触更好且对称均匀分布，测量结果如下：表1测量结果表序号12345测量结果(Q三)1.289X10"1.290X10°1.289×10m1.289×101.292×10序号678910测量结果(Qm)1.292X1061.292X10*1.291×101.290X10*1.292X106单次测量标准差”(p)WP号际1.。%C.2.4.2采样电阻标准示值误差引入的不确定以采样电阻示值最大允许误差为±0。2%。由于被测量可能值出现在这一分散区间之内的任一点的概率相等，其变化服从矩形分布，其不确定度按公式计鸵。a0.02%W0.01%C24.3数字电用表示值误差引入的不确定W3数字电压表示值最大允许误差为±002%.由丁被测量可能值出现在这一分散区间之内的任一点的概率相等，其变化服从矩形分布，其不确定度按公式计算。a0.02%0.01%C.2.4.4高精度电压表示值误差引入的不确定“4高精度电压表示值最大允许误差为±()02%.由丁被测Si可能值出现在这一分散区间之内的任一点的概率相等，其变化服从矩形分布，其不确定度按公式计算。a0.02%二EF«0.01%C.2.4.5测量厚度千分尺示值误差引入的不确定度千分尺在()-5Omn1.范网内的最大允许误差为±4um.由于被测室可能值出现在这一分散区间之内的任一点的概率相等，其变化服从矩形分布，其不确定度按公式计算。a().(XK%().(X)5%C.4合成标准不确定度C.4.1主要标准不确定度汇总表主要标准不确定度汇总表见表2IO表2标准不确定度汇总表&不确定度来源灵敏系数不确定度分量电阻率测盘理熨性引入的不确定度u10.1%采样电阻标准示值误差引入的不确定UZ10.01%数字电压表示值误差引入的不确定In10.01%纳伏表示值误差引入的不确定10.01%测城厚度千分尺示值误差引入的不确定度“510.005%C.5合成标准不确定的计兑输入量PHb'彼此独立不相关，所以合成标准不确定度按下式计算:计算结果如F；uc=O.1%2+O.O1%2+0.01%2+0.01%2+0.005%2=0.1¾C.6扩展不确定U的评定取包函因子=2,则示值误差的扩展不确定度计算如下：U=kuc2×0.1%=02%C.7测盘不确定度的报告与表示稀土永磁电阻率参考样品示值误差测地结果的不确定度为：Um1.=O.2%(J1.=2)I1.
