《高速公路分布式光伏系统建设 第1部分：指南》征求意见稿.docx

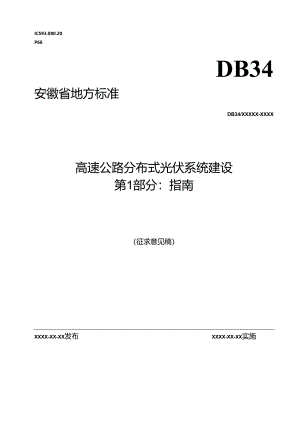

ICS93.080.20P66DB34安徽省地方标准DB34/XXXXX-XXXX高速公路分布式光伏系统建设第1部分：指南（征求意见稿）XXXX-XX-XX发布XXXX-XX-XX实施安徽省市场监督管理局发布目次的3I范围I2规范性引用文件13术谱和定义14基木规定25场地选择25.1 一般规定25.2 服务区35.3 边坡35.4 互通区35.5 隧道口36系统组件47建设流程47.1 建设主要流程47.2 设计57.3 施工67.4 质fit脱收67.5 运行及雒护78安全与环保7A刖三本标准依据GBE.12O2O工标准化工作导则第1部分：标准化文件的结构和起点规则3的规定起它本标准由安Ift省交通运输厅提出并归口.木标准主要起草单位：安徽省交通控股集团有限公司.本标准参与起草单位：安徽交控资源有限公司、安敏省交通规划设计研究总院股份有限公司、安旅皖通高速公路股份有限公F、安徽省交控建设管理有限公司、安徽省交设建投工程有限公司、中国旎源建设集团安微电力建设第：工程力,限公司、中国电建爽团成都勘测设计研究院有限公司。本文件是高速公路分布式光伏系统建设第1部分：指南本标准主要起卓人：高速公路分布式光伏系统建设第1部分：指南1葩国本标准主要规定商速公路分布式光伏系统建设指南的术语和定义、聪本规定、场地选杼、建设流程、安全与环保等.本标准适用于高速公路分布式光伏系统建设.2规范性引用文件下列文件对于本文件的陶用是必不可少的.凡是注H期的引刖文件,仅所注H期的版本适用于本文件.凡是不注日期的引用文件,其最新版本（包括所有的楼改总）适用于本文件.GB50017例结构设计规范GB50217电力工程电揽设计标准GB50429稻合金结构设计规范GB50797光伏发电站设计规范GB50794光伏发电站胞I：规范GB.T50796光伏发电工程裟收规范GB.T293I9光伏发电系统接入配电网技术规定GB51101太阳能发电站支架基础技术规范GB.T51368建筑光伏系统应用技术标准D1.5tt>9电力建设安全工作规程JGJ203民用建筑太阳能光伏系统应用技术现苞NB.T32O（M光伏发电并网逆变器技术规范JG.T49<）太阳能光伏系统支架通用技术要求3术语和定义下列术谱和定义适用干本文件.3.1光伏系统photovoItaic（PV）powergenerationsystem利用太阳电池的光生伏特效应，将太阳辎时能内接转换成电能的发电系统。3.2分布式光伏系统distributedphotovo1.taic(PVsystem在用户现场或非近用户现场，采用光伏组件，将太阳能辐射宜接转换为电能的发电系统.3.3高速公路分布式光伏系统distributedPhotovoItaic(PV)system安装于高速公路路域范图的分布式光伏发电系统。3.4光伏组件PVgdU1.C指具有封袋及内部联接的、能垠独提供直流电的输出、最小不可分割的太阳电池组合装置，又称为太阳电池组件。3.5光伏支架PVsupportingbracket光伏发电系统中为了提放、安装、固定光伏组件而设计的专用支架，筒称支架,36逆变器inverter光伏发电站内将直流电变换成交流电的设备.3.7并网箱boxofcoup1.ing应用于分布式光伏系统逆变器的后端.把逆变器辎出的交流电转换为符合接入电网要求电流的设备.3.8安装容量capacityofinsta1.Iation光伏系统中安装的光伏祖件的标称功率之和，计量单位是蟀瓦(Wp)。3.9能源利用自恰率soIf-containodrate通过自给自足涧足的用能需求收占自身所有用能需求总量的比值，比侑越大表示系统独立满足用能需求能力强,反之意味茶系统对外部供能系统依敕性强,完全独立运行系统自治率为1%,完全依赖电网供电的系统自治率为0%.4基本规定4.1高速公路分布式光伏系统建设单位应结合规划设计及可行性评估.进行发电fit预估.4.2高速公路分布式光伏系统设计应综合考虑辑照条件、建筑条件、井同条件、雷电环境及有关安全防护条件、安装和运输条件等因素，43高逑公路分布式光伏系统应与建筑及周边环境相处调，并应符合安全可匏、适用、环保、美观，H便于清洗和维护的要求.44高速公路分布式光伏系统建设应明确安全生产设任主体，勘察、设计、施工、运行维护、设的制造供应等单位应依法依规承担相应的安全生产费任。5场地选择5.1 一般规定5.1.1 场地选择应结合国家可再生能源中长期发展规划、塘区自然条件、太阳能资源、交通运输、接入电网、地区经济发展规划、其他设施等因泰全面考虑.5.1.2 场地选择应结合电网结构、电力负荷、交通、运怆、环境保护要求通过全面的技术羟济比较和经济效益分析,提出论证和评价。5.1.3 高速公路分布式光伏系统场地宜选择眼务区、边坡,互通区、收费站,隧道口等区域，门发自用、余电上网的分布式光伏系统宜选择高速公路眼务区、隧道、收费站等大用电量场嵬区域：全额上网分布式光伏系统宜选择并网条件便利的区域：自发自用、余通储能的分布式光伏系统宜选择能源利用自恰率要求尚的区域或峰谷价差空间较大的区域。5.1.4 场地选择时,应避开空气经常受悬浮物产Jft污染的地区或滑坡、地凝断裂、危岩、岩溶发育等地质灾害频发的区域.5.2 服务区5.1.1眼务区屋面光伏系统的场地选择应根据屋面型式及光照资源情况综合确定，宜避开周边降岗物对光伏组件的遮挡.5.1.2 限务区车棚光伏系统场胞选择应根据乍棚的结构形式、荷我承我能力、结构方案等综台评估确定,5.1.3 眼分区地面光伏系统场地选择应根据服务区场地规划、用地需求、绿化景观要求等琮合确定.5.3边坡5.3.1边坡光伏系统场地选择应对项目建设路段工程地质情况进行勘探和词兖，根据地形地貌特征、水文特征、结构和主要地层的分布及物理力学性质等选取项I1.建设路段.5.3.2边坡光伏系统场地选择应充分考虑光资源利用率和眩光安全性,宜选择东西走向直绫路段向阳侧边坡和不产生眩光影响的曲战路段向R1.侧边坡进行工程建设，5.3.3边坡光伏系统场地选择宜选择路堤边坡进行项目建设：选择路堑边坡进行项目建设时应充分考虑施工、运营安全性及施工难度.并配备防护网等防护措施.5. 3.4边坡光伏系统场地选择应充分考虑路展边坡地质条件，直选取填土路渠及混地跖葩进行项目建设,5.4 互通区5. 4.1互通区光伏系统场地选择应考虑排水及耐冲刷衢求,宜选择具备集中排水系统或易于进行排水改造的区域进行项目建设.6. 4.2瓦通区光伏系统场地化优先选择高逑公路服务IK,能道、收费站等大用电量:场景的临近或具有并网条件的互通区，选择并网条件便利的场地.5.5 隧道口5.5.1隧道口光伏系统场地选择包括隧道1.1.边坡、分离式路基中间空地等宽敞地带,应考虑后期维护检惜的便利性.5.5.2隧道口光伏系统场地选择应根据隧道口角度、洞口结构形式、用电需求等条件嫁合选择，5.5.3隧道口分离式路基中间空地光伏系统场地选择应根据护栏形式、分附带宽度、路线形式等琮合选6系统组件6.1高速公路分布式光伏系统祖件包括场础或支纯、支架、光伏组件、电缆、逆变器、井网箱及防雷与接地等，各组件应报据相应技术要求和条件合理选择.6. 2高速公路分布式光伏系统基础或支掠应结合功能要求选用相应的组件类型、结构方案和构造措施.6.3 高速公跖分布式光伏系统支架的安装形式、材料、荷我等级等可根据太阳能光伏系统支架通用技术要求3JG/T190进行选择：例支架与铝合金支架的强度、刚度和稳定性应符合4铝合金结构设计规范GB50429和C钢结构设计规范，GB50017的要求.6.4 高速公跖分布式光伏组件应根据类型、峰值功率、转换效率、温度系数.祖件尺寸和质麻、功率辎照度特性等技术条件进行选择。6.5 高速公路分布式光伏系统所用电缆应根据系统电汽、防火措描等确定，选择与般设满足电力工程电缆i殳计标准3GB50217的规定，宜采取桥架敷设或穿管埋地方式”6.6 高逑公路分布式光伏系统所用逆变器应按照型式、容量、相数、频率、冷却方式、功率因数、过俄能力、阻升、效率、幼入&出电压进行选择,性能应符合接入公用电网相关技术要求的规定,并具有功功率和无功功率连续可讯功能.6.7 高速公跖分布式光伏系统所用并网箱应结合光伏方阵排布、接入方案、规缆用砥、走线便利性等，确定安装位置，直放置于电网接入点附近，不应对光伏方阵造成光城遮挡。6.8 高速公路分布式光伏系统防番与接地使用材料应根据建筑防密等欲要求、现场土填条件和气候条件进行选择。7建设流程7-1建设主要流程高速公路分布式光伏系统建设的主要流程如卜图1所示.图1高速公路分布式光伏系统建i殳流程图7.2备案7. 2.1高速公路分布式光伏项目应由投资开发IR位按照由地管理的方式在当地能源主管部门申请的案.7.2.2项目备案内容应包括JS目名称、项目法人单位信息、项目详细地址、建设规模及内容，年新增生产能力、项目总投资、资金来源、计划开工及竣工时间等，具体内容应根据各地能源主管部门的要求进行。7. 2.3项目备案规模原则上为交流催容尿（即逆变器额定输出功率之和）.7 .2.4时于需并网高速公路分布式光伏项目，项目莅案后应及时向电网公司征求意见并取得接入意见8 .3设计7 .3.1高逑公路分布式光伏系统设计主要包括内容有总体规划设计、勘察测盘、系统各纲件的技术设计及环境与景观设计等.8 .3.2总体规划设计场地选择应标合考虑所在地区地理纬度、自然气候、太阳能资源、土地性质、交通运输、接入电网、消纳条件、其他设施等外在条件，应符合生态环境保护和水土保持的要求，尽显减少对周边居民及自然动抗物的影响”9 .3.3勘察测Jft应符合现行标准光伏发电站设计规范*GB50797与太阳能发电站支架基础技术规范*GB5II0I技术要求。10 3.4高速公路分布式光伏系统设计应粽合考虑日照条件、土地和隹筑条件、安装和运输条件等因鼠并应满足安全可靠、经济适用、环保、美观、便于安装和维护的要求.7 .3.5高速公路分布式光伏系统各殂件设计包括支架般础及支架设计、光伏方阵设计、电气设计、接入设计及环境与景观设计等，8 .3.6高速公路分布式光伏系统电气设计包括电揽、逆变器、储能设爵、防雨与接地等设计.7. 3.7高速公路分布式光伏系统接入设计配置应保证输出电力的电能桢H符合国家现行相关标准的规定，接入公用电网的电能计用装置应经当地随量技术监管机构认可。7 .3.8环境与妙观设计应结合高速公路绿化景观要求及地方需求,统筹分布式光伏发电系统的整体布置与规划，宜专列绿化马景观专项费用。8 .4施工7. 4.1在工程开始施工之前,建设单位应取得相关的施工许可文件.7.4.2施工单位的资质、施工机械、施工材料、计玳器具、特殊作业人员资格等应报监理单位或隹设明位审交完毕.7.4.3开工前施工图应通过会审，设计交底应完成，施工组织谀计及曳大施工方案应审批.7.4,4开工期施工单位项11经理部等临建设施标完毕并通过验收,7.4.5工程施工之前应建立全场高程控制网及平面控制网，高程控制点与平面控制点应采取必要保护揩施,并应定期进行复测.7.4.6裔速公路分布式光伏系统施工主要包括光伏阵列安装、直流和信号线路安装、控制设备安装、交流线路分部工程安装、防雷接地设掠安装、接
