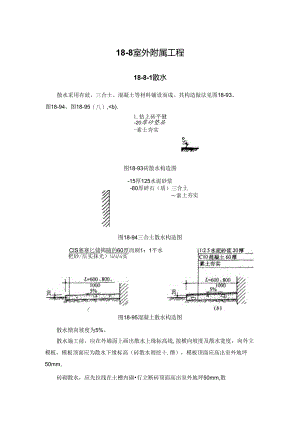

18-8室外附属工程18-8-1散水散水采用有豉、三合土、混凝土等材料铺设而成。其构造做法见图18-93、图18-94、图18-95（八）,<b).1.拈上砖平健-20厚砂垫层-素士夯实o图18-93砖散水构造图-15厚125水泥砂浆-80厚碎石（质）三合土索上夯实图18-94三合土散水构造图（八）CIS赛赛匕储揭随的60厚而剧1：1平水杷砂/压实抹光）实图18-95混凝土散水构造图散水愦向坡度为5%。散水施工前，应在外墙面上画出散水上缘标高线,按横向坡度及散水宽度，向外立模板，模板顶面应为散水下缘标高（砖散水则挖十.僭），模板顶面应高出室外地坪50mm,砖砌散水，应先拉线在土槽内砌行立断砖顶面高出室外地坪50mm,散水基上挖成5%斜面，夯实三遍(如土质不良，应挖去IOCm深，回填3：7灰土夯实三遍)，基土面上铺砂，平砌砖，用砂灌缝。三合上及混凝上散水的施工同相应的地面面层。混凝土散水的转角处及每12m长要留置变形缝。转向处变形缝与外增面成45°角，其他部位与外墙面相垂直.变形缝位置应避免在落水管口处“缝内填塞沥青砂浆.18-8-2明沟明沟采用有破、毛石、混凝土等材料铺设而成。其构造做法参见图18-96（八）、b),图18-97、图18-98（八）、(b)、(c).1：25水泥砂浆20厚C1.o混凝上60夯重OZ-K8一然«2106012020M5矽架砌砖砖明沟构造图图18-96图18-97毛石明沟构造图图18-98混凝土明沟构造图室外明沟的各构造U次应为：素十.夯实、垫U和面乂.其各乂采用的材料、配合比、强度等级以及序度等均应符合设计要求。施工时应按基土和同类垫层、面层有关章节中的施工要点与注意事项进行。水泥混凝土的明沟，应设置伸缩S1.,其间距宜按各地气候条件和传统做法确定，但间距不应大于IOm0房屋转角处亦应设置伸缩缝，其缝与外墙面成45°角。明沟与建筑物连接处应设缝进行技术处理。上述健宽度为20mm.f内填塞沥青胶结料或沥青砂浆。室外明沟沟底排水纵坡应等于或大于0.5%,并应由基土（或基层）找坡。18-8-3踏步18-8-3-1室外入口跆步（台阶）台阶即室外入口踏步。常用台阶采用有水泥砂浆、水磨石、砖等材料铺设而成.还有采用毛石、条石、整体混凝土以及钢筋混凝十架空、预制混凝上板搁置、条石搁置等台阶。其构造做法见图I899、图18400、图、图18/02、图18-103以及图18-104、图18-105、图18-106»图18-99水磨石台阶构造做法示意图图18701毛石台阶构造图条石图18-102条石台阶构造图图18-103整体混凝土台阶构造图外墙图18705预制混凝土板搁置台阶构造图图18-106条石搁Si台阶构造图水泥砂浆台阶及水磨石台阶施工时，应按台阶的坡度将基土夯成斜面，以上的灰土也夯成斜面，然后立模板，现浇混凝十.做成踏步，各踏步上的面乂按照相应楼梯踏步面层进行施工。砖砌台阶施工时,基土夯成斜面，灰土则夯成踏步形。然后在灰土层上砌嵇，每个踏步先砌一层平破，再砌一层侧演，台阶阳角处则平砌一成见方。嵇间缝隙要挤满砂浆。清水砖台阶则应用1：1.5水泥砂浆勾缝。18-8-3-2室内楼层筋步（跪步）室内楼层踏步，常用踏步面层采用水泥砂浆、水磨石（整体水磨石或预制水磨石板块）材料铺设而成.亦有采用大理石、花岗石和破（缸砖、陶瓷地破、水泥花砖）等板块材料铺设而成。1 .组成材料所用的材料同本章“18-4整体面层铺设”和“18-5板块面层铺设”中同类面层中的组成材料。2 .施工要点（1）楼梯踏步的高度，应以楼梯间结构层的标高结合楼梯上、下级踏步与平台、走道连接处面层的做法进行划分，以使铺设后每级踏步的高度与上级踏步和下一级踏步的高度差不应大于IOmm.（2）楼梯踏步面施工前，应在楼梯一侧墙面上画出各个踏步做面层后的高宽尺寸及形状，或按每个梯段的上、下两头踏步口画斜线作为分步标准，见图18-107,图18707画斜线作为分步标准示意图（3）楼梯踏步面层的施工与相应的面层基本相同，每个踏步宜先抹立面（踢面）后再抹平面（踏面）。楼梯踏步面层应自上而下进行施工。（4）水磨石面以常做水泥钢屑防滑条，见图18-108“有防滑条的踏步，应在底层砂浆抹完后，用素水泥浆粘上用水浸泡过的米师条，然后抹面层砂浆，与米厘条相平，待面层砂浆凝固后，取出米厘条，在槽内填以I：1.5水泥钢屑浆，并高出踏面45mm,用圆阳角抹子捋实捋光。亦可采用预制的水泥钢屑防滑条，用素水泥浆粘结埋入槽内。图18-108楼梯防滑条踏步面层构造做法图（5）水泥砂浆楼梯踏步施工：I）清扫基层，洒水润湿，并涂素水泥浆一道，随即抹I：3水泥砂浆（体积比）底子灰,厚约15mm；2）抹立面（踢面）时，先用靠尺压在上面，并按尺寸留出灰口，依着靠尺用木抹搓平，见图18-109（八）；再把靠尺支在立面上抹平面，依着靠尺用木抹搓平，见图18/09（b）,并做出棱角，把底子灰划麻，次日罩而：得靠尺踏面抹灰绝落临时用砂浆（）（b）图18709楼梯踏步抹面步骤3）罩面灰宜采用1：225水泥砂浆（体积比），J9Smnu应根据砂浆干湿情况先抹出几步，再返上去压光，并用阴、阳角抹子将阴、阳角搏光，24h后开始浇水养护，一般是一周左右，在未达到强度前严禁上人。（6）现制水磨石楼梯踏步施工：I）罩面一般用1：1.5水泥石粒浆（体积比），石粒常用粒径为46mm.其他参见“水泥砂浆楼梯踏步”和同类面层施工：2）完工后应用木板或草帘等铺设在踏步上保护，（7）预制水磨石、大理石板等楼梯踏步施工：1）先在立墙上弹出踢脚线和踏步线,方法参见本施工要求（2）：2）安装顺序应为踢脚板一踏步立板一踏步板，逐步由上往下安装：3）穿踏步板的楼梯栏杆洞眼位置必须准确，洞眼可稍大一些，楼梯栏杆安装后用与踏步板同颜色的素水泥浆灌严：4）踢脚线、踏步立板和踏步板的施工（安装）方法，参见本章“18-5-3大理石面层和花岗石面层”、“18-5-4预制板块面层”：5）施工（安装）后应铺设木板保护，7d内不准上人，IM内不准运输材料等重物。（8）楼梯踏步面层未验收前，应严加保护，以防碰坏或撞掉踏步边角。18-8-4坡道坡道（大门坡道）采用水泥砂浆、水磨石、混凝土等材料铺设而成，其构造做法参见图8110大门坡道构造做法示意图。1：2水泥砂浆图18710大门坡道构造做法示意图（八）大门炒道平面示意；(b大门坡道构迨：(c)大门坡遒齿槽大样；(d)混凝土面坡道：(e)水泥地面坡道：(力水磨石坡道坡道的施工方法与相应的地面工程施工基本相同，只是基土及垫层等均按斜度做成斜面，城基上、垫层厚度应符合设计要求。当坡道的斜度大于10%时，斜坡面层应做齿槽形，亦称躺擦G+器)。碉擦()表面齿槽做法：当面以砂浆抹平时.用两块靠尺(断面为80mmX6mm）,相距80mm,平行地放在面层上，用水泥砂浆在两旅尺间抹面，上口与上狂尺顶边齐平，下口与下莫尺底边相平。这样从上到下逐条抹出即成齿槽（图18-111）.ff1.18-111磔齿槽做法示意图碣擦（+”）也可用碣砌，即在SS擦C:+生）的上边及下边各砌一行立嵇,斜段部分用普通黏土破恻砌，用眇作垫层及扫缝（图18JI2）。厂侧勘黄、砂扫IS一20厚砂垫层-100号3：7灰土18112黄磁碟做法示意图本章引用的标准规范1中华人民共和国国家标准建筑地面工程施工质量验收规范B(GB50209-2002)2中华人民共和国国家标准建筑地面工程施工及验收规范S(GB50209-95)3中华人民共和国国家标准£建筑地面设计规范3(GB50037-96)4中华人民共和国国家标准建筑地基工程施工质量验收规范S(GB50202-2002)5中华人民共和国国家标准£混凝土结构工程施工质量验收规范(GB50204-2(X)2)6中华人民共和国国家标准砌体工程施工质量验收规范(GB50203-2002)7中华人民共和国国家标准木结构工程施工质量验收规范(GB50206-2002)8中华人民共和国国家标准，屋面工程侦成:验收规范3(GB50207-2(X)2)9中华人民共和国国家标准地下防水工程质量险收规范(GB50208-2002)主要参考文献1熊杰民，陆文英主编.建筑地面设计与施工手册.某某：中国建筑工业出版社，199924实用建筑施工手册编写组编.实用建筑施工手册.某某：中国建筑工业出版社，1999施工现场安全施工注意事项：1、施工人员进入施工现场前，必须要进行施工安全、消防知识的教育和考核工作，对考核不合格的职工，禁止进入施工现场参加施工。2,进入施工现场必须戴好安全帽，系好帽带，并正确使用个人劳动防护用品.3、严格执行操作规程，不得违章指挥和违章作业，对违章作业的指令有权拒绝并有责任制止他人违章作业。4,施工作业时必须正确穿戴个人防护用品，进入施工现场必须戴安全帽。不许私自用火，严禁酒后操作。5,穿拖鞋、高跟鞋、赤脚或赤膊不准进入施工现场.6、穿晚底鞋不得进行登高作业。7,在高空、钢筋、结构上作业时,，一定要穿防滑鞋.8、现场用电,一定要有专人管理，同时设专用配电箱，严禁乱接乱拉，采取用电挂牌制度,尤其杜绝违章作业，防止人身、线路，设备事故的发生。9、电钻、电锤、电焊机等电动机具用电、配电箱必须要有漏电保护装置和良好的接地保护地线，所有电动机具和线缆必须定期检杳,保证绝缘良好，使用电动机具时应穿绝缘鞋，戴绝缘手套。10、工地施工照明用电，必须使用36伏以下安全电压,所有电器机具在不使用时，必须随时切断电源,防止烧坏设备.11、在用喷灯、电焊机以及必要生火的地方，要填写用火申请登记和设专人看管，防带消防罂材等，保证消防措施的落实,施焊时，特别注意检查下方有无易燃物，并做好相应的防护，用完后要检查，确认无火后再离开.12、未经安全教育培训合格不得上面，非操作若严禁进入危险区域：特种作业必须持特种作业资格证上岗。13、凡2m以上的高处作业无安全设施,必须系好安全带：安全带必须先挂牢后再作业。14、高处作业材料和工具等物件不得上抛下挪.15、从事高空作业人员要定期体验。凡患有高血压、心脏病、贫It1.I症、焦病病以及不适了高空作业的人员，不得从事虑空作业。
