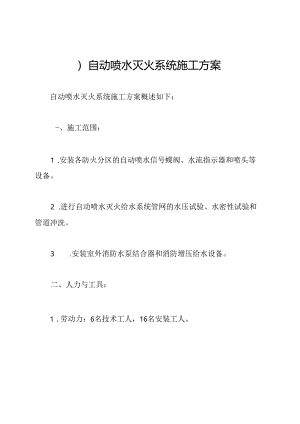

)自动喷水灭火系统施工方案.docx

）自动喷水灭火系统施工方案自动喷水灭火系统施工方案概述如下：-、施工范围：1 .安装各防火分区的自动喷水信号蝶阀、水流指示器和喷头等设备。2 .进行自动喷水灭火给水系统管网的水压试验、水密性试验和管道冲洗。3 .安装室外消防水泵结合器和消防增压给水设备。二、人力与工具：1 .劳动力：6名技术工人，16名安装工人。2 .工具和设备：8套专用喷头安装工具、1台流量计、2台电焊机、1台丝扣机、1套打压泵、6台电锤、6台冲击钻、1台手动萌芦、1台无齿锯。三、施工流程：1 .自动喷水灭火系统的给水管道采用各层干、支管道集中预制,然后在现场进行安装。2 .安装顺序包括支吊架、干管、报警阀、立管、喷洒分层干支管、水流指示器、信号蝶阀、水泵结合器、管道试压、管道冲洗、喷头支管等，并进行系统试压利冲洗，最后安装报警阀配件和喷头,并进行系统通水测试。3 .在喷淋系统管网安装过程中，可分段施工，先进行垂直安装,然后进行水平安装，并按照分层、分区的施工程序进行。4 .管道材料选择热镀锌钢管，管道连接采用螺纹连接(DNV100mm)或法兰连接和沟槽连接(DNN1.OOmm),设备与管道连接采用法兰连接或妙.接。5 .管道支吊架制作采用角钢加工成龙门架，焊接后固定在墙面或梁侧,最大间距分别为:DN1508.0m>DN1006.5m、DN806.0m>DN656.0m,根据管径大小不同而定。
