《风力发电控制综合实训》——3-风电机组手动发电与并网实训.docx

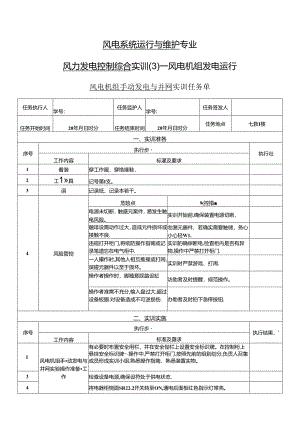

风电系统运行与维护专业风力发电控制综合实训(3)一风电机组发电运行风电机组手动发电与并网实训任务单任务执行人学号：任务监护人学号:任务签发人任务开始时间20年月日时分任务结束时间20年月日时分任务地点七救I楼一、实训准各序号执行步执行壮工作内容标灌及要求1着装穿工作服，穿绝缘鞋，2工1»具记号第I支。3诩记录纸、记录本若干。4风险管控危险点9(控措电源未切断，触盛元案件，易发生触电风险。实训开始前,确保装置电源切断，融琲设需动作过大，造成元件损坏或接触不良.勿潴元器件，若确实需要触储，务心小心轻W1.违规打开柜门,将纸防操作指南或记录笔遗忘在电气柜中.实训的确保断电,检查柜内是否有异物,操作中严禁打开柜门.一人攥作时,其他人相互推操或打闹，误碰元器件以至于损坏。实训时严禁游戏、打闹.操作者操作时，脚随意踩踏设缸访助者及时提醒，规范操作。操作者准需不充分,输入盘过大,超过设备板眼.对设备造成不可逆损伤.办助者及时拍下急停按钮.二、实训实施序号执行步执行结果，'工作内容标准及聂求I风电机组手动发电与并网实验操作准备工作有必要时布置安全用栏，并在安全恸栏上设置安全标识牌。在控制桁上悬挂安全标识牌-操作中,严禁打开柜门.按照先前的组别划分,负贡人召集成员形成实训小组.熟悉操作指南、熟悉装置实物。3检查设备电源,确保设符处于供电状态.4将电器柜恻面SR22.2开关转至ON,通电后面板红色指示灯常亮。>风电机姐手动发电与并网实验操作中在H1.M中进行登录,选择用户admin,密码1.6有条不素.分也实操：1人操作八人协助与记录数据“人提醒与监死操作中，数据输入不易过大，操作熟练后,可适当增大数据,提图实训效率.办助者要及时记录有关数据，必要时可以拍照方便整理、记录。笫3人的提酢与雅督要到位，切勿在一旁无所事事、袖手旁观。组内轮换,互换用色后实物继续.7进入“机组操作”界面.点击“控制方式选择”,设置当前为“手动”模式.8按下电控柜上的蓝色更位按钮.此时安全锥指示灯亮起,安全融闭合.9在操控界面“手动控制”栏中的“拖动电机速度设置”框设置一个转速值90,IO点击操控界面“手动控制”栏中的“强制吸合拖动电机接触器”按钿。H点击“原动机启动”,拖动电机弼动、发电机开始发电.12点击”强制吸合发电接触器”按钮,电捽柜并网指示灯亮起，弁网开关吸合,观察电控柜面板上发电机ft仪衰2、并网（H仪表3中的指示变化.13再次设定“拖动电机速度设Fr的值为270。!4观察'并网逆变器”运行指示灯亮起，同时观察控制面板上数据及电表读数，15依次点击强制吸合发电接触器:”原动机启动”、”强制吸合拖动电机接触器”按钮.停止机组运行,操作界面恢复.16风电机组手动发电与井网实验操作完成后对照实训指南,判断实脸是否完毕.17总结实验目的、实验步骤与注意事项,形成实训报告的一部分.18撰写完整实训小结或报告。三、实训评价自验收存在问题1 .实训前仅仅关断奘置本身电源.2 .实验目的不明确.3,对输入的实验数据不理解。4 .不会记录实购数据，5 .不能脱离实脸指南做实脸.改进意见监督到位.反复练习.任务任务完成完整度存在忖.评价90实验是否完成,不能确认.任务完成规急度%存在何.90不终熟练，短一步操作都要参考实验指南.总体评分90指导敦师签字
