涂料相关标准-防火涂料标准.docx

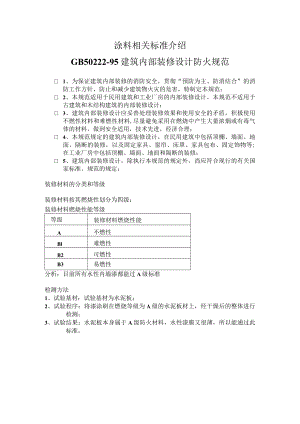

涂料相关标准介绍GB50222-95建筑内部装修设计防火规范 1、为保证建筑内部装修的消防安全，贯彻“预防为主、防消结合”的消防工作方针，防止和减少建筑物火灾的危害，特制定本规范； 2、本规范适用于民用建筑和工业厂房的内部装修设计。本规范不适用于古建筑和木结构建筑的内部装修设计； 3、建筑内部装修设计应妥善处理装修效果和使用安全的矛盾，积极使用不燃性材料和难燃性材料,尽量避免采用在燃烧中产生大量浓烟或有毒气体的材料，做到安全适用，技术先进，经济合理； 4、本规范规定的建筑内部装修设计，在民用建筑中包括顶棚、墙面、地面、隔断的装修，以及固定家具、窗帘、床罩、家具包布、固定饰物等;在工业厂房中包括顶棚、墙面、地面和隔断的装修； 5、建筑内部装修设计，除执行本规范的规定外，尚应符合现行的有关国家标准、规范的规定；装修材料的分类和等级装修材料按其燃烧性划分为四级：装修材料燃烧性能等级等级装修材料燃烧性能A不燃性Bl难燃性B2可燃性B3易燃性分析：目前所有水性内墙漆都能过A级标准检测方法1、试验基材：试验基材为水泥板；2、试验程序：将漆涂刷在燃烧等级为A级的水泥板材上，经干燥后的整体进行检测；3、试验结果：水泥板本身属于A级防火材料，水性漆膜又很薄，所以能通过此标准。GB12441-2005饰面型防火涂料 发布单位-中华人民共和国国家质量监督检验检疫总局、中国国家标准化管理委员会联合发布 提出单位一中华人民共和国公安部 归口部门一全国消防标准化技术委员会第七分委员会(SAC/TC113/SC7) 起草单位一公安部四川消防研究所饰面型防火涂料定义： 涂覆于可燃基材(如：木材、纤维板、纸版及其制品)表面，能形成具有防火阻燃保护及一定装饰作用涂膜的防火涂料饰面型防火涂料技术指标:序号项目指标缺陷类别1在容器中状态无硬块，搅拌后呈均匀状态C2细度m90C3干燥时间表干/h5C实干/h244附着力/级3A5柔韧性mmW3B6耐冲击性Zcm220B7耐水性/h经24h试验，不起皱，不剥落，起泡在标准状态下24h能基本恢复，允许轻微失光和变色B8耐湿热性/h经48h试验，涂膜无起泡、无脱落，允许轻微失光和变色B9耐燃时间min15A10火焰传播比值25A11质量损失/g5.0A12炭化体积/cm325AGB14907-2002钢结构防火涂料 发布单位一中华人民共和国国家质量监督检验检疫总局发布 提出单位一中华人民共和国公安部 归口部门全国消防标准化技术委员会防火材料分委员会 起草单位一公安部四川消防科学研究所钢结构防火涂料定义： 施涂于建筑物及构筑物的钢结构表面，能形成耐火隔热保护层以提高钢结构耐火极限的涂料钢结构防火涂料技术性能:检验项目技术指标缺陷类别NCBNBNH常规性能耐火性能涂层厚度（不大于）mm200±0.205.O±O.525+2A耐火极限（不低于）/h（以136b或14Ob标准工字钢梁作基材）1.01.02.0分析：涂刷在钢梁上的漆必须具备起泡阻燃的功能（钢梁三面受火），才能通过此标准。总结：上面3个有关防火涂料方面的标准：1、水性内墙漆只能按GB50222进行检测，可以做为A级材料使用；2、水性内墙漆不能通过GB12441标准;本身不能叫防火涂料,因为对基材没有防火性能;3、防火涂料特点：（1）本身不燃烧；（2）漆膜起泡产生CO2阻燃，起泡厚度增加阻燃：（3）厚涂型;第一章总则第L0.1条为贯彻实施国家的有关建筑防火规范，使用防火涂料保护钢结构，提高其耐火极限，做到安全可靠、技术先进、经济合理，特制订本规范。第L0.2条本规范适用于建筑物及构筑物钢结构防火保护涂层的设计、施工和验收。第L0.3条钢结构防火涂料的应用，除遵守本规范外，尚应遵守国家有关防火规范及其他现行规定。第二章防火涂料及涂层厚度第2.0.1条钢结构防火涂料分为薄涂型和厚涂型两类，其产品均应通过国家检测机构检测合格，方可选用。第2.0.2条薄涂型钢结构防火涂料的主要技术性能按附录二的有关方法试验，其技术指标应符合表2.0.2的规定。薄涂型钢结构防火涂料性能表2.0.2项B指标粘性强度(MPa)O,15抗弯性挠曲以100,涂层不起层、脱落抗振性挠曲1/200,涂层不起层、脱落耐水性>24耐冻融循环性(次)>15耐火极限涂层厚度(mm)3&57耐火时间不低于(h)。,5L0L5第2.0.3条厚涂型钢结构防火涂料的主要技术性能按附录二的有关方法试验，其技术指标应符合表2.0.3的规定。厚涂型钢结构防火涂料性能表2.0.3项目指标粘结强度(MPa)抗压强度(MPa)部3干密度<kgm3)WOO续表2.0.3项B指标热导率0F(m-K)0,1160(1lkcalmh*C耐水性<h)24耐冻融循环性(次)>15耐火极限涂层厚度(mm)1520304050耐火时间不低于S)10L5ZOZ53.0第2.0.4条采用钢结构防火涂料时，应符合下列规定：一、室内裸露钢结构、轻型屋盖钢结构及有装饰要求的钢结构，当规定其耐火极限在1.5h及以下时，宜选用薄涂型钢结构防火涂料。二、室内隐蔽钢结构、高层全钢结构及多层厂房钢结构，当规定其耐火极限在L5h以上时，应选用厚涂型钢结构防火涂料。三、露天钢结构，应选用适合室外用的钢结构防火涂料。第2.0.5条用于保护钢结构的防火涂料应不含石棉，不用苯类溶剂，在施工干燥后应没有刺激性气味；不腐蚀钢材，在预定的使用期内须保持其性能。第2.0.6条钢结构防火涂料的涂层厚度，可按下列原则之一确定：一、按照有关规范对钢结构不同构件耐火极限的要求，根据标准耐火试验数据选定相应的涂层厚度。二、根据标准耐火试验数据，参照本规范附录三计算确定涂层的厚度。第2.0.7条施加给钢结构的涂层质量，应计算在结构荷载内，不得超过允许范围。第2.0.8条保护裸露钢结构以及露天钢结构的防火涂层，应规定出外观平整度和颜色装饰要求。第2.0.9条钢结构构件的防火喷涂保护方式，宜按图2.90选用。防火i解图2.0.9钢结构防火保护方式（a）工字型柱的保护；（b）方型柱的保护；（C）管型构件的保护；（d）工字梁的保护；（e）楼板的保护
