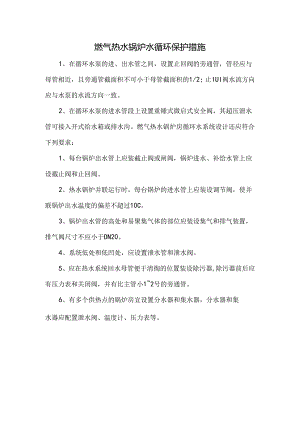

燃气热水锅炉水循环保护措施.docx

燃气热水锅炉水循环保护措施1、在循环水泵的进、出水管之间，设置止回阀的旁通管，管径应与母管相近，且旁通管截面积不可小于母管截面积的1/2；止IUI阀水流方向应与水泵的水流方向一致。2、在循环水泵的进水管段上设置重锤式微启式安全阀，其超压泄水管可接入开式给水箱或排水沟。燃气热水锅炉房循环水系统设计还应符合下列要求：1、每台锅炉出水管上应装截止阀或闸阀，锅炉进水、补给水管上应设截止阀和止回阀。2、热水锅炉并联运行时，每台锅炉的进水管上应装设调节阀，使并联锅炉出水温度的偏差不超过10C。3、锅炉出水管的高处和易聚集气体的部位应装设集气和排气装置，排气阀尺寸不应小于DN20。4、系统低处和低凹处，应设置泄水管和泄水阀。5、应在热水系统回水母管便于清掏的位置装设除污器,除污器前后应有压力表和关闭阀，并有比主管小12号的旁通管。6、有多个供热点的锅炉房宜设置分水器和集水器，分水器和集水器应配置泄水阀、温度计、压力表等。
