牙齿上瓷出现的各类问题及修补办法.docx

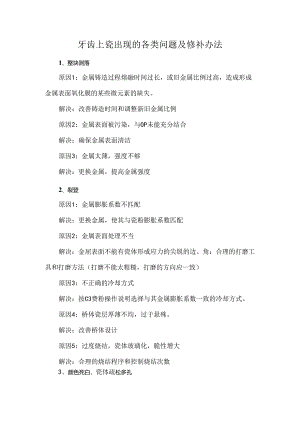

牙齿上瓷出现的各类问题及修补办法1、整块剥落原因1：金属铸造过程熔融时间过长，或旧金属比例过高，造成形成金属表面氧化膜的某些微元素的缺失。解决：改善铸造时间和调整新旧金属比例原因2：金属表面被污染，与OP未能充分结合解决：确保金属表面清洁原因3：金属太薄，强度不够解决：更换金属，提高金属强度2、裂登原因1：金属膨胀系数不匹配解决：更换金属，使其与瓷粉膨胀系数匹配原因2：金属表面处理不当解决：金屈表面不能有瓷体形成应力的尖锐的边、角：合理的打磨工具和打磨方法（打磨不能太粗糙，打磨的方向应一致）原因3：不正确的冷却方式解决：按C3费粉操作说明选择与其金属膨胀系数一致的冷却方式。原因4：桥体瓷层厚薄不均，过于悬殊。解决：改善桥体设计原因5：过度烧结，瓷体玻璃化，脆性增大解决：合理的烧结程序和控制烧结次数3、颜色死白，瓷体疏松多孔原因1.预热温度过高解决：降低预热温度原因2:烧结温度过低解决：提高烧结温度原因3：真空泵设计开启过迟解决：降低预热/真空启动温度原因4：真空值过低解决：检查炉膛和真空是否泄漏：设定真空全过程抽取原因5：操作不当，瓷体结构疏松解决：保持瓷体水分,正确吸水，适当提振瓷粉原因6：瓷粉被污染解决：正确储存和取用瓷粉4、光釉后发白原因：磨石碎屑残留表面解决：更换磨具，保证瓷面清洁，杜绝清洁后再污染颜色发灰、暗原因1.第一层OP客薄了，未能盖住金属色解决：遮色OP膏厚度以遮盖金属色为准，B膏不能过稀，并注意不能与水混合原因2：透明镜太厚解决：了解牙齿解剖形态，控制好收缩和瓷层厚度原因3：过度烧结，玻璃化解决：正确程序和控制烧结次数瓷体表面粗糙，表面上釉不足原因：温度过低，保持时间过短解决：提高烧结温度，延长保持时间
