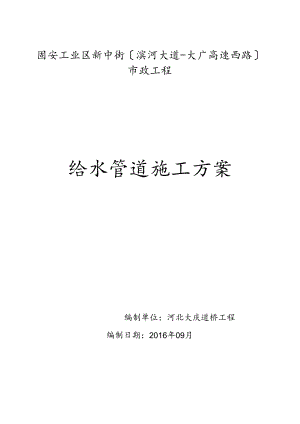

固安工业区新中街滨河大道-大广高速西路市政工程给水管道施工方案编制单位：河北大庆道桥工程编制日期：2016年09月第一章工程IK况31 .编制依据32 .地理位置33 .工程娩划位置、要求及主要工程麻3第二章*工准备51 .技术准备52 .材料要求53 .主要机具54 作业条件65.施工组织及人员准需6第三章叫开挖MI61.操作工艺62般嫉标准7第四章给水WiI安装71.材料质瞅要求71.1 道的敷设81.2 阀门安装121.3 管道试压131.4 阀门井砌筑131.5 .回填14第五章黄标痕141.管道材料142 .主控工程153 .一般工程15第六章平安文明*工与环境保护161 平安施工162 .文明脩上163 .环境保护17第一章工程概况1 .编制依据给水排水管道工程施工及验收标准3给水指水构筑物工程施工及验收标准£市政排水管渠工程质量检验评定标准地下工程防水技术标准2 .地理位置固安工业区紧邻北京，地处环北京产业带上，北距首都北京50公里，东距天津80公里，且规划的首都第二机场近在咫尺这一重要地理优势，使得该区域成为矩齿京津最近的开发区亮点之一，将成为京、津，尤其是北京产业调整、扩散转移的重要接受区域之一。规划区周边交通极为使捷,现状有涿密高速，106国道、京九铁路和大广高速。为J'加快固安工业园区的开发建设，受三浦威特园区建设开展的委托，北京科智成市政设计咨询对工业区内新中街给水工程进行施工图设计。本次设计新中街西起滨河大道（城区外环路工程），东至源创路，道路全长3467.34米。规划为城市主干路，红线宽80米。建设单位：廊坊华熨新城建设开展监理单位：廊坊市博科工程工程管理设计单位：北京科智成市政设计咨询施工单位：河北大庆道桥工程3 .工程规划位置、要求及主要工程量1 .1本工程给水管布置在道路中心线北侧23m处。给水系统设计起点为新中街滨河大道，设计终点为源创路，设计干线为dn200一一DN1.oOO给水管道，设计长度3348米，支管管径为dn200-DM100o,总长925米。3 .2管材及接口绐水管径DN350采用K9级球墨铸铁管，T型橡胶圈接口。球墨储铁管外涂层采用喷涂金属锌,再涂刷沥吉漆,喷涂锌层应符合ISO8179T的规定,涂刷沥青漆应符合GB/T17459的规定：管道内涂以采用普通硅酸盐水泥砂浆，水泥砂浆内衬应符合ISO4178.设计给水管径VDN350采用PE1.OO给水管，压力为1.OMP”，管道采用热熔对接，绐水管道折点处通过管道相接自然找口顺接。PE管采用热熔连接，PE管与球墨铸铁管连接处采用法兰连接.管道与闸阀连接形式为热熔法兰连接。3. 3管道高程给水管道埋设深度（地面至管底）约为3.5m。遇到管线交叉处，时丁排水管道，在保证给水管道覆土的前提卜.，宜从排水管道上方穿过，对于其他管道可按相关要求灵活处理。3.4管道根底及还土PE给水管道根底采用IOCm厚的砂根底，当软土地基及地基承技力不能满足要求时,应由勘察、设计部门现场确定地基处理方法，砂根底应压实到最正确密实度的90%,外表平整，对于管道胸腔两偏的回填土.压实系数应不小干95%.3.5管道减压标准给水管道试压采用水压，标准为1.oMP3管道试用合格后必须进行冲洗消毒,给水管道水质经化验满足国家标准6生活饮用水卫生标准B（GB5749-2006）中关丁水质标准和卫生要求的相关规定前方能通水使用.绿化给水管道水质经化验满足国家标准污水再生.利用工程设计标准GB50335-2002中“城市绿化”标准的相关要求前方能通水使用。3.6管道附件D、阀门井给水管上的控制阀门采用软密封闸阀，阀门井采用砖砌井，做法详见国标图07MSKM-2。检遭井采用得砌检查井,各井室、井筒内外壁均采用】：2水泥砂浆抹面，厚20mm.检查井井或高度按设计路面高程砌筑，井盖采用带槽钢边钢纤维混凝土井盖（步道、隔离带下）或重型球墨铸铁井盖（机动车道下）.除消火栓井盖为（D8（）05外，其余井盖均为700三,钢纤维混凝土井盖选用标准依据钢纤维混凝土检查井盖GB26537-20U。给水阀门井内踏步采用型钢踏步，安装参见图集06VS201-6P1.7。井盖位于铺装路面同路面持平，位于地要出地面50e°2）、排气、排泥阀井设计中根据工程地形条件，在管道纵向起伏的高处以及纵向同坡向每50Om设理一个进、排气阀，安装在排气阀井内，详见07MSIOI-2,页52。排气阀井采用周砌井,井盖及盖座的设计同阀门井。设计中根据工程地形条件，在管道纵向起伏的低处以及纵向何坡向每50Om设理一个排泥阀，安装在排泥阀井内，详见07MSKn-2,页58。排泥阀井采用砖砌井,井盖及盖座的设计同阀门井。3）、消火栓本工程按低压消防系统设计，保证灭火时最不利点处消火栓的水压不小于IOme消火栓间距W120m,采用双栓口的地下式消火栓,一个栓口为100mm,一个栓口为65mm1.4）、井盖检查井位于路上的，井盖高程按设计路面高程施工，井盖采用重型球型铸铁五防井盖:检杳井在绿化带上的，井盖高程按绿化带高程施工，井盖采用钢纤维混凝上井盖。5)、预留管企业预留管采用D5)200,做法详见07.US101-2,预留管及车行道范围内的干管满槽8%灰上回境。第二章施工准备1.技术准备1.1 施工人员已熟悉举握图纸，熟悉相关国家或行业验收标准和标准图等。1.2 已有经过审批的施工方案，并向施工人员交底。1. 3技术人员向施工班组进行技术交底，使施工人员掌握操作工艺。2 .材料要求2.1 工程所使用的主要材料、成品、半成品、配件和设备必须具有中文质附合格证明文件。2.2 工程所使用的材料、设备的规格型号和性能检测报告应符合国家技术标准和设计要求。2.3 3所有材料进入施工现场时应进行品种、规格、外观的收。包装应完好，外表无划痕及外力冲击破损。2.4 主耍器具和设符必须有完整的安装使用说明书.2.5 管道使用的配件的压力等级、尺寸规格等应和管道配套。鳖料和复合管材、管件、粘接剂、橡胶圈及其它附件等应是同一厂家的配套产品。3 .主要机具3. I施工机具表序号机械或设备名称型号规格单位数敏使用状况1履带挖掘机日立220台1良好2柒油发电机组30KWz¼2良好3电夯HW-60Zx口3良好4倒链断芦2-5T个2良好5热熔机SHD1.60台2良好3.2施工渺址仪器表序号名称型号单位数量使用状况I全站仪台1良好2自动安平水准仪DSZ2-1台3良好3钢尺(50b)把2良好4 .作业条件1 .1管道施工区域内的地面要进行清理，杂物、垃圾奔出场地。管道走向上的障碍物要去除。4 .2在施工前摸清地下高、低压电缆、电线、煤气、热力等管道的分布情况，并作出标记。5 .施工组织及人员准备人员组织机构序号职位姓名负贡工程I工程经理杜双乐全面负责2技术负责人李成文全部技术工作3工长刘长青人倒、机械设备安排4测量主管朱占昆全面测量工作5质检员刘康宁质量检查劳动力投入方案表序号工种名称雎位数量1测fit员人32实验员人13管道工人54泥瓦工人66普工人10第三章管沟开挖施工1 .操作工艺1.1测址、定位测量之前先找固定好水准点，其精度不低于四等。在测量过程中，沿管道线路设置临时水准点。测量管线中心线和转弯处的角度。并与当地固定建筑物相连。假设管道线路与地卜源有管道或构筑物交叉处，要设置特别标记示众。在测量过程中应做好记录，并记明全部水准点和连接线。给水管道坐标和标高偏差要符合本标准的规定，从测量定位起就应控制偏差值符合偏差要求。1.2沟槽开挖通过计算确定沟槽开挖尺寸，放出上开口挖槽线。为：D+O.33*h*2+B按设计图纸要求及测取定位的中心线，依据沟槽开挖计算尺寸，撒好灰线。挖掘管沟和检杳井底槽时，如果个别地方不慎破坏了天然上层，要先去除松动上塔，用砂等填至标高，夯实.当遇到有地下水时，排水或人工抽水应保证下道工序进行前将水排除。敷设管道前，应按规定进行排尺，并将沟底清理道设计标鬲。采用机械挖沟时，应由专人指挥。为确保机械挖沟时沟底的土层不被扰动和破坏，用机械挖沟时，当天不能下管时，沟底应留出0.2m左右一层不挖，待铺管前人工清挖。2 .质量标准2. 1一般规定奥季施工应有防晒措施“3. 2主控工程管沟的基层处理和井室的地基必须符合设计要求。各类井室的井盖应符合设计要求，应有明显的文字标识，各种井靛不得混用。4. 3一般工程管沟的位置、沟底标i应符合设计要求。管沟沟底应是原十层，沟底应平整，坡度应顺畅，不得有尖硬的物体、石块等.管沟回填土，管顶上部20Omin以内用砂子或无块石的土：管顶上部500三以内不得回填直径大于1001.三的块石：500M以上局部回填土中的块石不得集中。井室的砌筑应按设计或给定的标准图施工。井室的底标高在地卜水位以上时，基层应素上夯实；在地下水位以下时，基层打混凝上底板。砌筑采用水泥砂浆，内外表抹灰后严密不透水。管道穿过井壁处，应用麻冢填塞严密后水泥砂浆抹平，不得港瀚.第四章给水管道安装1 .材料质量要求1.1 材料的验收1.1.1.绐水球墨铸铁管、PE管及管件的规格品种应符合设计要求,管壁薄厚均匀,内外光滑整沽，不得有砂眼、裂皎、匕剌和疙瘩。管件应造型规矩，尺寸合格，并有出厂合格证。阀门、法丝及其它设备应具有质量合格证，且无裂纹、开关灵活严密、铸造规矩，手轮良好。1.2管道安装铺设的一般规定管道不得铺设在冻土上。管道安装和铺设工程中断时.，应用木塞或其它盖堵将管口封闭,防止杂物进入。给水管道上所采用的阀门、管件等其压力等级不应低于管道设计工作压力，且满足管道的水压试验压力要求。在管道施工前，要掌握管线沿途的地下其它管线的布置情况。与相邻管线之间的水平净距不宜小丁施工及维护要求的开槽宽度及设置阀门井等附属构筑物要求的宽度，饮用水管道不得敷设在排水管道下面。1.3 管道敷设前的准齐工作管道铺设应在沟底标高和管道根底检查合格后进行，在铺设管道前要对管材、管件、阀门等作一次外观检宣，发现有问题的不得使用。准备好下管的机具及绳索，并进行平安检杳。对于管径在15Omm以上的管道可用撬压绳法下管.管道支敦提前施工。管道安装前用压缩空气或其它气体吹扫管道内腔，使管道内部清洁。1.4 安装准备管道连接：热熔连接。管道清理管道及附件铺设就位支敦设置。1.5 管沟验收管道定位试压、冲洗、消毒。2 .管道的敷设2. 1PE管连接铺设1 .1.1热焰对接机设符简介：本工程PE管热络对接热熔焊机由夹具、铳刀、加热板、电动控制局部和液压系统组成。其采用电动铳削，液压驱动，整体结构为“分体”式，加热板由温度表直接显示温度，加热板外表有不粘涂层，电动机带动液压泵，系统的各种压力直接由调压阀手动调节。2 .1.2PE管热熔对接的要求
