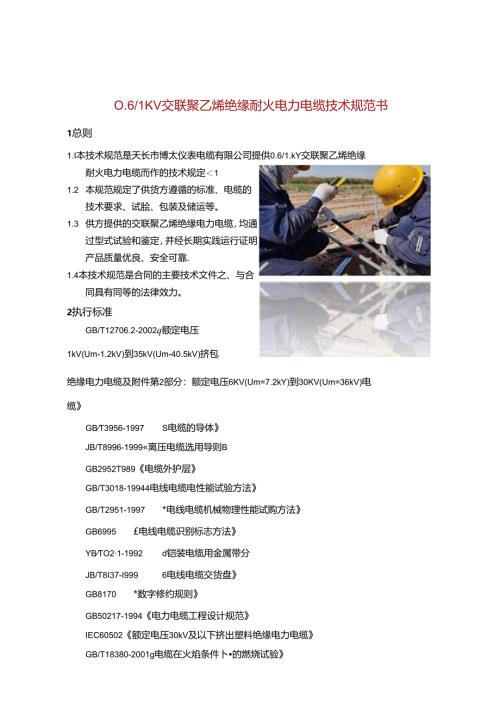

O.6/1KV交联聚乙烯绝缘耐火电力电缆技术规范书1总则1.I本技术规范是天长市博太仪表电缆有限公司提供0.6/1.kY交联聚乙烯绝缘耐火电力电缆而作的技术规定11.2 本规范规定了供货方遵循的标准、电缆的技术要求、试脍、包装及储运等。1.3 供方提供的交联聚乙烯绝缘电力电缆，均通过型式试验和鉴定，并经长期实践运行证明产品质量优良、安全可靠.1.4本技术规范是合同的主要技术文件之、与合同具有同等的法律效力。2执行标准GB/T12706.2-2002q额定电压1kV(Um-1.2kV)到35kV(Um-40.5kV)挤包绝缘电力电缆及附件第2部分：额定电压6KV(Um=7.2kY)到30KV(Um=36kV)电缆GBT3956-1997S电缆的导体JB/T8996-1999«离压电缆选用导则BGB2952T989电缆外护层GB/T3018-19944电线电缆电性能试验方法GB/T2951-1997*电线电缆机械物理性能试购方法GB6995£电线电缆识别标志方法YBTO21-1992d铠装电缆用金属带分JB/T8I37-I9996电线电缆交货盘GB8170*数字修约规则GB50217-1994电力电缆工程设计规范IEC60502额定电压30kV及以下挤出塑料绝缘电力电缆GB/T18380-2001g电缆在火焰条件卜的燃烧试验GB/T12666.67999电线电缆热烧试验方法-6、电线电缆耐火特性试验方法GB9330-1988塑料绝缘控制电缆BS53O8G供内部安全系统用检测仪胧电缆:GB"3953-19834电工圆铜线BGB/T39551983电工圆铝线33使用条件3.1运行条件系统标称电压U/U0.6/IkV系统最高运行电压Um1.2kV系统频率50HZ系统接地方式中性点直接接地系统或小电阻接地3.2运行要求电缆导体的额定运行温度90,C短路时，电缆导体的最高温度250,C短路时间不超过5s电缆弯曲半径:非铠装型单芯电缆不小丁20倍的电缆外径三芯电缆不小F15倍的电缆外径铠装型单芯电缆不小于15倍的电缆外径三芯电缆不小于12倍的电缆外径3.3运行环境条件3. 3.1环境温度.：-25+45C。3 .3.2电缆在导体额定运行温度下，其设计使用寿命不低于30年。4 .4敷设条件敷设环境有户内和户外、直埋、沟槽、排管、沟道、桥架等多种方式.敷设时环境温度不低于OP。4技术术条件4. 1导体1.1.1 导体采用TR型无次杆圆铜单线绞合而成，50mm2及以下为圆形导体、50mnf及以上主线芯为紧压扇形导体，其组成、性能和外观符合GB,T3956的规定。1.1.2 导体表面光洁、无油污、无损伤绝缘的毛刺、锐边等，无凸起或断裂的单线：绞线绞制过程必须去除导体表面的毛剌，保证导体表面光洁，以防损伤绝缘层。1.1.3 耐火层（针对耐火电缜）：采用云母带绕包，且搭盖率不小于25%。4.2 绝缘4.2.1 .绝缘为交联聚乙烯绝缘料，具有耐油、潮湿等特性，挤包在导体的绝缘性能符合产品标准的规定。4.2.2 额定电压为0.6/1.kV电缆，其绝缘标称厚度见附表。4.2.3 绝缘厚度平均值不小于规定的标称值，绝缘层横断面上任点最薄点的厚度不小丁标称厚度的90%-O.1.mm：偏芯度不得大于10%。4.2.4 绝缘线芯应能经受GB/T3O48.9中规定的交流火花试脸作为中间检查,根据厚度不同,试验电压为6kV、IOkV、1.5kV,、20kV425kV,频率为50Hz,时间不少于02秒。4.2.5 绝缘线芯表面着色符合GB6995这规定。4.3 填充及成缆4.3.1 线芯电缆,需将两根或多根绝缘线芯按右向绞合在一起,成缆节距长度不大于缆芯直径的35倍，I1.节距应基本均匀一致。4.3.2 电缆成绩时采用填充，填充紧密、圆整.4.3.3 电缆成缆时，用一层无纺布绕包扎紧，重登螺旋绕包，搭盖率不得低于25%。4.4 非金属外护套4.4.1 非金属外护套采用90C黑色聚氯乙烯护套料（若有特殊防水要求的电缆贪采用PE外护套），具有耐油、潮湿等特性，且应挤包在缆芯的包带丛上或铠装U上。护套标称厚度符合产品标准之规定，任一点最小厚度不小于标称值的8O%-O.2mnu性能符合GB/T12706.2.3的规定。4.4.2 外护套表面'紧实、圆整，其横断面无肉眼可见的砂眼、杂质和气泡以及未塑化好和焦化等现象。4.5 电缆标志4.5.1 成品电缆的护套上至少应喷印：制造厂名、产品型号、芯数、导体截面、额定电压、（其它标志如：制造年份和计米长度，按合同要求确定是否喷印）标志等的连续标志，前后两个完整标志间的距离应小于500三,标志应字迹清楚、准确，容易辨认、耐擦。55.1 电缆在制造、试效、检验过程中，买方有权监造和见证，随时可.以对电缆的生产过程进行实地检查，卖方不得拒绝，买方的行为不免除对产品明量的贡任.5.2 2在出厂和抽样试验前7天,卖方通知买方见证，买方应在3天内给予答复，如买方放弃见证，则卖方把所作的试脸以试验报告的形式提交给买方。5.3 每批电缆出厂前，对每盘电缆按GB/T12706.2以及本技术规范要求进行出厂试验。出厂试验报告除附在电缆盘上以外，并送二份原件给买方。5.3.1导体宜流电阻试验导体直流电阻试验在每一电缆长度所有导体上进行测量，符合GB/T3956的规定。5.3.2交流电压试验在每一导体和金属铠装层之间施加工频电压3.5kV,时间为5分钟，应不击穿。5.4抽样试验抽样试验按GB/T12706.2.3及卜表要求进行。试验报告提交买方。抽样试验项H试验方法标准电缆结构尺寸检杳GB/T12706.2电缆绝缘性能试验GB/T2951.34热延伸试脸GB/T2951.5护套物理性能试验GB/T2951.34交流电压试验GB/T3048.85.5型式试验按GB/T12706.2.3-2002执行.6包装、储运6.1产品由供方的检查部门检查合格后方可出厂，每个出厂的包装件上附有产品质量合格证和质保45,产品试脸报告。1.1 2电缆包装在符合JB/T8137规定要求的钢木盘上交货，电缆盘能承受所有在运输、现场搬运中可能遭受的外力作用或任何气象条件下在户外储存10年以上,电缆救能承受在安装或处理电缆时可能遭受的外力作用并不会损伤电缆及盘本身。电缆端头可靠密封且伸长电缆盘侧面应在150-300mm,1.3 每盘电缆长度500-600米（具体按设计总长度和电缆根数进行配置）以内任意长度交货，交货长度误差按国标执行。1.4 每交货盘上将标明：盘号、电缆型号、规格、长度、毛重、厂名、正确旋转方向及制造年月和买方名称.7 .我公司在产品出厂时提供如下语科7.1 产品出厂试验报告（试验报告为实测数据）。8 .主要结构尺寸及技术）数：9 .电缜结构图见表：交联聚乙烯绝缘、聚氯乙烯护套耐火电力电缆技术参数表设计型号：NH-YJVIkV技术参数：见下表序号项目名称单位内容备注I电缆型号-NH-YJV2额定电压kvI3导体-3.1芯数X标称截面mm23*150+1*703.2导体结构mm15Omm?：30/2.5370mm2：14/2.533.3材料无氧钢3.4耐火层果用云母带绕包，X1.搭盖率不小于25%4绝缘4.1材料交联聚乙烯绝缘料（X1.PE）4.2标称厚度mm150mm2：1.470mm2：1.14.3交联方式硅烧温水化学交联工艺4.4绝绿线芯火花试验（不少于0.2秒）kV0.5<1.0mm6kV1.0<I.5mmIOkV1.5<2.0mm15kV4.5绝缘线芯若色符合GB6995-I986标准要求5填充及成缆5.1成缆节距长度W电缆外径的35倍5.2填充材料非湿性聚丙烯填充料6绕包层6.1材料无纺布6.2无纺布带层数X厚度mm2x0.207外护套7.1材料黑色阻燃聚氯乙烯护套料7.2标称厚度mm3.07.3外护套后成品电缆外径mm43.37.4电缆计算重量kg/km53658最小弯曲半径mmI5D（D为电缆外径）9导体允许最高温度正常运行r90短路状态（不超过5秒）C250IO20C最大导体直流电阻km150mm2：0.12470mn2:0.268I1.5min匚频耐压试验kV3.5不击穿12电缆耐火性能符合GB，TI2666规定要求13产品结构示意图见附录A14电缆最大供货长度m合同双方协商确定附录A:产品结构示意图名称：铜芯交联聚乙烯绝?象、聚氯乙烯护套耐火电力电缆型号：NH-YJV电压等级：IkV皎合铜芯导体2耐火层4-坊允5烧包展6诅蝶索打乙战炉套聚领乙烯绝缘、护套耐火电力电缆技术参数表设计型号：NH-VVIkV技术参数：见下表序号项目名称单位内容备注I电缆型号-NH-VV2额定电压kV13导体-3.1芯数X标称截面nn2“1853.2材料无氧铜线3.3导体结构mm185mm?：37/2.533.4耐火层采用云母带绕包，I1.搭盖率不小于25%4绝缘4.1材料聚氯乙烯绝缘科4.2标称厚度mm185mm:：2.04.3绝缘线芯颜色符合GB6995-I986之规定4.5绝缘线芯火花试验（不少于0.2秒）kV0.5<1.0mm6kV1.0<1.5mmIOkV1.5<2.0mm15kV2.0<82.5mm20kVB22.5mm25kV5填充及成缆5.1成缆节距长度W电缆外径的35倍5.2填充材料非湿性聚丙烯填充材料6绕包层6.1材料无纺布6.2绕包带层数X厚度mm1X0.206.3绕包方式/31段率重:段绕包/225%7外护套7.1材料阻燃聚氯乙烯护套料7.2标称厚度mm2.17.3外护套后成品电缆外径nm35.87.5电缆计算重量kg/km40858最小弯曲半径mm15D（D-电缆外径）9导体允许最高温度正常运
