Monel阀门应用场景.docx

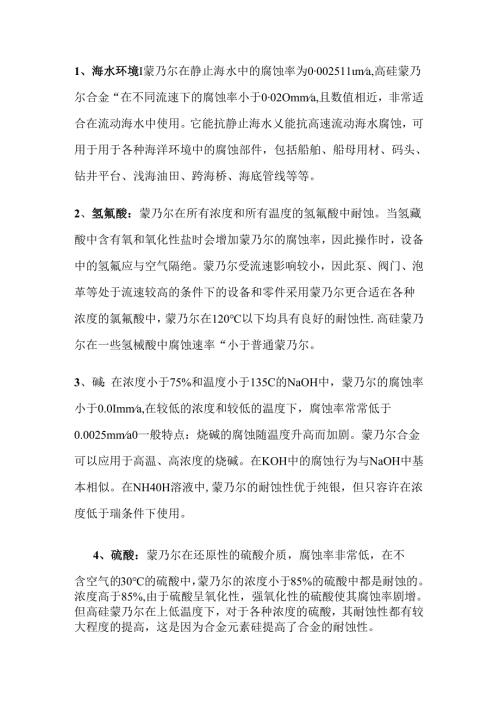

1、海水环境I蒙乃尔在静止海水中的腐蚀率为0002511ma,高硅蒙乃尔合金“在不同流速下的腐蚀率小于002Omma,且数值相近，非常适合在流动海水中使用。它能抗静止海水乂能抗高速流动海水腐蚀，可用于用于各种海洋环境中的腐蚀部件，包括船舶、船母用材、码头、钻井平台、浅海油田、跨海桥、海底管线等等。2、氢氟酸：蒙乃尔在所有浓度和所有温度的氢氟酸中耐蚀。当氢藏酸中含有氧和氧化性盐时会增加蒙乃尔的腐蚀率，因此操作时，设备中的氢氟应与空气隔绝。蒙乃尔受流速影响较小，因此泵、阀门、泡革等处于流速较高的条件下的设备和零件采用蒙乃尔更合适在各种浓度的氯氟酸中，蒙乃尔在120以下均具有良好的耐蚀性.高硅蒙乃尔在一些氢械酸中腐蚀速率“小于普通蒙乃尔。3、碱：在浓度小于75%和温度小于135C的NaOH中，蒙乃尔的腐蚀率小于0.0Imma,在较低的浓度和较低的温度下，腐蚀率常常低于0.0025mma0一般特点：烧碱的腐蚀随温度升高而加剧。蒙乃尔合金可以应用于高温、高浓度的烧碱。在KOH中的腐蚀行为与NaOH中基本相似。在NH40H溶液中,蒙乃尔的耐蚀性优于纯银，但只容许在浓度低于瑞条件下使用。4、硫酸：蒙乃尔在还原性的硫酸介质，腐蚀率非常低，在不含空气的30的硫酸中，蒙乃尔的浓度小于85%的硫酸中都是耐蚀的。浓度高于85%,由于硫酸呈氧化性，强氧化性的硫酸使其腐蚀率剧增。但高硅蒙乃尔在上低温度下，对于各种浓度的硫酸，其耐蚀性都有较大程度的提高，这是因为合金元素硅提高了合金的耐蚀性。在稀的亚硫酸介质中，蒙乃尔的耐蚀性非常好，因而可以作为造纸工业中一些用途中的结构材料。5、盐酸：在盐酸中，蒙乃尔在低浓度、较低温度的不含空气的盐酸中是非常耐蚀的。但是在沸腌温度，即使盐酸浓度很稀，此合金也不耐蚀。因此规定，蒙乃尔合金仅能用于室温下，浓度<15%,温度较高但也不含空气和氧化剂的盐酸中。蒙K500比蒙乃尔400具有更好的耐盐酸腐蚀性，特别是在沸腾盐酸中。6、璘酸：在磷酸中，蒙乃尔合金耐不含氧和氧化剂<105°C的磷酸腐蚀。试验表明，在50以卜磷酸中，蒙乃尔的腐蚀率<0.05mma;在105%以下磷酸中，腐蚀率<0.25mma,充入空气将加速蒙乃尔合金的腐蚀,特别是在高温中更为明显。7、高温腐蚀：在空气和氧中的试验表明，蒙乃尔的抗氧化能力相当好，但是低于纯银的抗氧化性。此时蒙乃尔合金表面外层含有CUo和Cu20,而内层富Ni,基本上是纯NiO。蒙乃尔合金在空气中工作的最高温度一般为600°C左右。在高温蒸气中（无论是干的还是湿的蒸气），蒙乃尔均可以在温度小于485。C卜使用。在高流速的蒸气中，蒙乃尔耐冲蚀性能也很好。受应力的蒙乃尔合金可以在温度455°CC以下使用，高于这个温度，特别是介于470-500C时，会发生晶间腐蚀。在150-250C干蒸气中，试验1000-1150小时,蒙乃尔合金的腐蚀速度为小于0.026mma（8、盐，在中性和苛性盐中，例如在氯化物盐、硫化物盐、硝酸盐、醋酸盐和碳酸盐中，蒙乃尔具有非常优良的耐蚀性，甚至在热浓盐溶液中的腐蚀率通常小于0.0025mma。9、熔盐和液态金属，耐熔融的（温度小于500C）NaOH和KOH腐他。在高温（小于600°C）供热处理使用的熔融苛性和中性盐中，例如氮化物盐、硝酸盐、硝酸盐中，蒙乃尔具有很好的耐蚀性，几乎与纯银相同，在816。C氟化物混合熔盐中，蒙乃尔没有明显腐蚀，蒙乃尔在溶融液体Na和NaK中具有良好的耐蚀性，在300C熔融NaK中则没有发现腐蚀。可以耐10（C°C的液态金屈汞的腐蚀。
