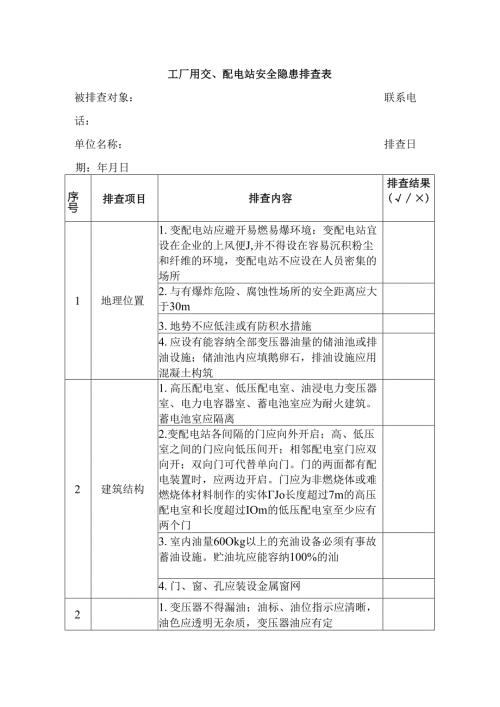

工厂用交、配电站安全隐患排查表被排查对象：联系电话：单位名称：排查日期：年月日序号排查项目排查内容排查结果(×)1地理位置1.变配电站应避开易燃易爆环境：变配电站宜设在企业的上风便J,并不得设在容易沉积粉尘和纤维的环境，变配电站不应设在人员密集的场所2.与有爆炸危险、腐蚀性场所的安全距离应大于30m3.地势不应低洼或有防积水措施4.应设有能容纳全部变压器油量的储油池或排油设施；储油池内应填鹅卵石，排油设施应用混凝土构筑2建筑结构1.高压配电室、低压配电室、油浸电力变压器室、电力电容器室、蓄电池室应为耐火建筑。蓄电池室应隔离2.变配电站各间隔的门应向外开启；高、低压室之间的门应向低压间开；相邻配电室门应双向开；双向门可代替单向门。门的两面都有配电装置时，应两边开启。门应为非燃烧体或难燃烧体材料制作的实体Jo长度超过7m的高压配电室和长度超过IOm的低压配电室至少应有两个门3.室内油量60Okg以上的充油设备必须有事故蓄油设施。贮油坑应能容纳100%的汕4.门、窗、孔应装设金属窗网21.变压器不得漏油；油标、油位指示应清晰，油色应透明无杂质，变压器油应有定100kVA及以上变压器期绝缘测试报告2.对于56kVA以上变压器应有温度计，油温应低于85,温度指示应清晰，冷却设备应完好3.绝缘和接地应可竟，并有定期检测记录4.烧瓶、套管应清洁、无裂纹或放电痕迹5.变压器应设置警示标志和护栏3高、低压配电间1.配电间设置网状接地体，各电气设备外壳与接地体连接可竟2.接地电阻阻值每年应检查】次，配电间的网状接地电阻值不大于43.应有规定的警示标志及工作操纵标志4.绝缘手套、绝缘靴、绝缘棒、验电学等绝缘工具、用具应有定期测试记录，并贴有合格证510kV及以卜配电装置室的操作通道宽度：固定式上面有开关设备时为1m,两面有开关设备时为1.5m4配电间内设施1.配电间内瓷瓶、套管、绝缘子应清洁无裂纹2.母线应清洁、接点接触必须良好；母线温度应低于70,相序识别标志黄、绿、红三色漆色是否鲜明3.电缆进户、上杆应穿管保护，以管卡固定。接地线应用I6mm2以上多股铜绞线焊接，不能采用铁铝线：电缆头外表应清洁、无漏油现象，且接地应可拿4.油断路器应为有资质的厂家生产的合格产品，有1年1次的维修检验记录：12年1次的耐压试脸记录以及3次跳闸后的检修记录：油位应正常，油色应透明、无杂质、无漏油和渗油现象5.操纵机构应为国家许可生产厂的合格产品，有维修检验记录：操纵应灵活，连锁应可靠，脱扣保护应合理可靠。6.空气开关灭弧罩应完整，触头平整7.电力电容器外壳应无膨胀、无漏油现象5间距、屏护和隔离1.变配电站各部间距和屏护应符合标准的要求2.室外变、配电装置与建筑物应保持规定的防火间距3.室内充油设备油量60kg以下者允许安装在两侧有隔板的间隔内：油量60600kg者须装在有防爆隔墙的间隔内：60Okg以上者应安装在单独的间隔内6通道1.变、配电所与其他建筑物之间应有足够的安全消防通道2.变配电站室内各通道应符合要求。高压配电装置长度大于6m时，通道应设两个出口：低压配电装置两个出口间的距离超过15m时，应增加出口7通风1.蓄电池室、变压器室、电力电容器室应有良好的通风8封堵1.门窗及孔洞应设置网孔小于IOx1.Omm的金屈网，防止小动物钻入。通向站外的孔洞、沟道应予封堵9标志1.变配电站的重要部位应设有“止步，高压危险！”等标志10连锁装置1.断路器与隔离开关操动机构之间、电力电容器的开关与其放电负荷之间应装有可靠的连锁装置11设备运行1.电流、电压、功率因数、油量、油色、温度指示应正常2.连接点应无松动、过热迹象3.门窗、围栏等辅助设施应完好；运行时声音应正常，应无异常气味4.瓷绝缘不得掉瓷、不得有裂纹和放电痕迹并保持清洁5.充油设备不得漏油、渗油12安全用具和灭火器材1.变配电站应备有绝缘杆、绝缘夹钳、绝绿靴、绝缘手套、绝缘垫、绝缘站台、各种标示牌、临时接地线、验电器、脚扣、安全带、梯子等各种安全用具。变配电站应配备足量可用于扑灭电气火灾的灭火器材13技术资料1.变配电站应备有高压系统图、低压系统图、电缆布线图、二次回路接线图、设备使用说明书、试验记录、测量记录、检修记录、运行记录等技术资料14管理制度1.变配电站应建立并执行各项行之有效的规章制度，如工作票制度、操作票制度、工作许可制度、工作监护制度、值班制度、巡视制度、检查制度、检修制度及防火成任制、岗位责任制等规章制度15其他情况排查排查单位:人：
