功率二极管进货检验标准.docx

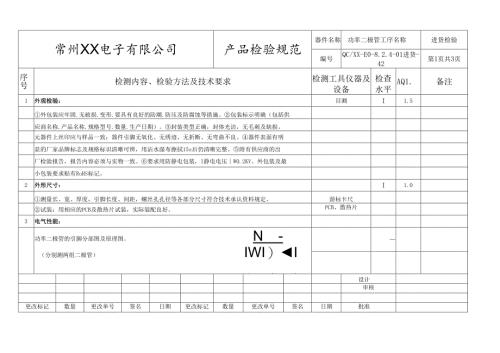

常州XX电子有限公司产品检验规范器件名称功率二极管工序名称进货检验编号QC/XX-E0-8.2.4-01进货-42第1页共3页序号检测内容、检验方法及技术要求检测工具仪器及设备检查水平AQ1.备注1外观检验：目测I1.5外包装应牢固.无破损.变形.要具有良好的防潮.防压及防腐蚀等措施。包装标示明确（包括供应商名称.产品名称.规格型号.数量.生产日期）。封装类型正确，封体光洁，无毛刺及缺损。元器件上丝印应与样品一致；器件引脚无氧化、无绣迹、无折断、无弯曲不良。器件表面有明显的厂家品牌标志及规格标识清晰可辨，用沾水湿布擦拭15s后仍清晰完整。附有供应商的出厂检验报告，报告内容必须与实物一致。要求用防静电包装，I静电电压W0.2KV。外包装及最小包装要求贴有RoHS标记。2外形尺寸：I1.0测量长、宽、厚度，引脚长度、间距，螺丝孔孔径等各部分尺寸符合技术承认资料规定。游标卡尺试装：用相应的PCB及散热片试装，实际装配良好。PCB、散热片3电气性能：功率二极管的引脚分部图及原理图。N-（分别测两组二极管）IWI）I123TO-220F1.Anode2.Cathode3.Anode123设计审核更改标记数量更改单号签名日期更改标记数量更改单号签名日期批准常州XX电子有限公司产品检验规范器件名称功率二极管工序名称进货检验编号QC/XX-E0-8.2.4-01进货-42第2页共3页序号检测内容、检验方法及技术要求检测工具仪器及设备检查水平AQ1.备注测试接线图：e7IyI(i直流稳压电源I1.0)?SD滑杆电阻直流电流表图中：E可调直流稳压电源.R限流电阻（滑杆电阻）.A直流电流表.V直流电压表.D被测二极管.直流电压表I1.03.1正向压降：测试方法：调节E和R,使电流达到被测二极管测试条件规定值，此时V指示值即为二极管的正向降压，应不大于技术资料规定值。3.2反向击穿电压：I1.0测试方法：调节电源E,使反向电流达到规定测试值，此时电压表指示值即为反向电压，应不小于技术资料规定值（在实际测试时，如果电压已达到技术资料规定的最低值时，其反向电流尚未达到其测试值。则被测二极管的反向击穿电压为合格）。3.3反向漏电流：I1.0测试方法：调节E,使二极管的反向电压达到规定测试值，此时电流表指示值为反向漏电流，应不大于技术资料规定值。设计审核更改标记数量更改单号签名日期更改标记数量更改单号签名日期批准常州XX电孑有限公司产品检验规范器件名称功率二极管工序名称进货检验更改标记数量更改单号签名日期更改标记数量更改单号签名日期批准编号QC/XX-E0-8.2.4-01进货-42第3页共3页序号检测内容、检验方法及技术要求检测工具仪器及设备检查水平AQ1.备注4机械强度：引脚强度一拉力：任取一根引脚，使样品处于正常安装位置，沿引脚轴线方向施加ION的拉力拉力计I0.65时间为1O±1S,引脚应无断裂（除弯月形断裂）、松动，引脚和本体应无移位。引脚强度一弯曲：将元器件引脚按相反方向连续弯曲两次（共四次）后。引脚无断裂、引脚和尖嘴钳I0.65本体无松动或脱落。本体钏接强度一安装力矩：用要求规格的螺丝,将螺丝刀调整到7±0.5N的力矩，松紧螺钉各5次，电动螺丝刀、螺钉I0.65检查器件本体是否有裂纹、损坏缺陷现象。散热器5可焊性:将功率二极管引脚浸入250土5的无铅锡炉中23秒,沾锡面积应大于总沾锡面积的90%o小锡炉/放大镜I0.65取出后其电性能不变。注：物料在入库时此项目必检。6环境试验：依剧IGBT管元件检验规范环境试验要求，执行各项测试；高低温湿热试验箱I0.657有害物质：符合有害物质管理标准；RoHS测试仪每批每种型号一次并且提交有效产品SGS或RoHS报告存档备案（在有效期范围内）。8检验要求及注意事项：“”项目为型式试验项目（新品试样或小批试用彳故，老产品每半年做一次），正常进货检验免检；设计审核更改标记数量更改单号签名日期更改标记数量更改单号签名日期批准
