可控硅进货检验标准.docx

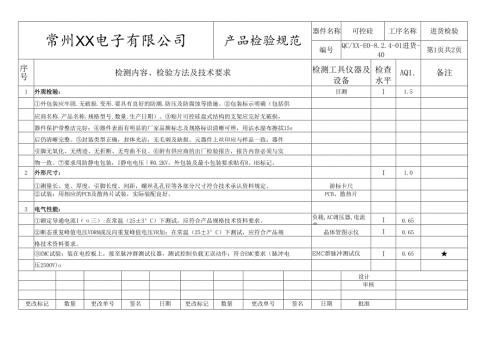

常州XX电子有限公司产品检验规范器件名称可控硅工序名称进货检验编号QC/XX-E0-8.2.4-01进货-40第1页共2页序号检测内容、检验方法及技术要求检测工具仪器及设备检查水平AQ1.备注1外观检验：目测I1.5外包装应牢固.无破损.变形.要具有良好的防潮.防压及防腐蚀等措施。包装标示明确（包括供应商名称.产品名称.规格型号.数量.生产日期）。贴片可控硅盘式结构的支架应完好无破损，器件保护带整洁完好；器件表面有明显的厂家品牌标志及规格标识清晰可辨，用沾水湿布擦拭15s后仍清晰完整。封装类型正确，封体光洁，无毛刺及缺损。元器件上丝印应与样品一致；器件引脚无氧化、无绣迹、无折断、无弯曲不良。附有供应商的出厂检验报告，报告内容必须与实物一致。要求用防静电包装，I静电电压W0.2KV。外包装及最小包装要求贴有R。HS标记。2外形尺寸：I1.0测量长、宽、厚度，引脚长度、间距，螺丝孔孔径等各部分尺寸符合技术承认资料规定。游标卡尺试装：用相应的PCB及散热片试装，实际装配良好。PCB、散热片3电气性能：额定导通电流I三）:在常温（25±3°C）下测试，应符合产品规格技术资料要求。负载,AC调压器,电流表I0.65断态重复峰值电压VDRM或反向重复峰值电压VR加：在常温（25±3°C）下测试，应符合产品规晶体管图示仪I0.65格技术资料要求。EMC试验：装在电控板上，接至脉冲群测试仪器，测试控制负载无误动作；符合EMC要求（脉冲电EMC群脉冲测试仪I0.65压2500V)o设计审核更改标记数量更改单号签名日期更改标记数量更改单号签名日期批准常州XX电子有限公司产品检验规范器件名称可控硅工序名称进货检验编号QC/XX-E0-8.2.4-01进货-40第2页共2页序号检测内容、检验方法及技术要求检测工具仪器及设备检查水平AQ1.备注4机械强度：引脚强度一拉力：任取一根引脚，使样品处于正常安装位置，沿引脚轴线方向施加IoN的拉力拉力计I0.65时间为1O±1S,引脚应无断裂（除弯月形断裂）、松动，引脚和本体应无移位。引脚强度一弯曲：将元器件引脚按相反方向连续弯曲两次（共四次）后。引脚无断裂、引脚和尖嘴钳I0.65本体无松动或脱落。5可焊性：将可控硅引脚浸入250°C±5°C的无铅锡炉中23秒,沾锡面积应大于总沾锡面积的90%o小锡炉/放大镜I0.65取出后其电性能不变。注：物料在入库时此项目必检。6耐焊性：将可控硅引脚浸入260°C±5°C的无铅锡炉中（锡面距基体1.2mm）,10±1.s,可控硅基体应小锡炉I0.65无变化，引脚与本体处无滓锡现象，且取出后其电性能不变。7环境试验：依剧光电耦合器检验规范环境试验要求，执行各项测试；高低温湿热试验箱I0.658有害物质：符合有害物质管理标准；RoHS测试仪每批每种型号一次并且提交有效产品SGS或RoHS报告存档备案（在有效期范围内）。9检验要求及注意事项：“”项目为型式试验项目（新品试样或小批试用彳故，老产品每半年做一次），正常进货检验免检；设计审核更改标记数量更改单号签名日期更改标记数量更改单号签名日期赵匕准
