土方工程（开挖、回填）施工工艺卡.docx

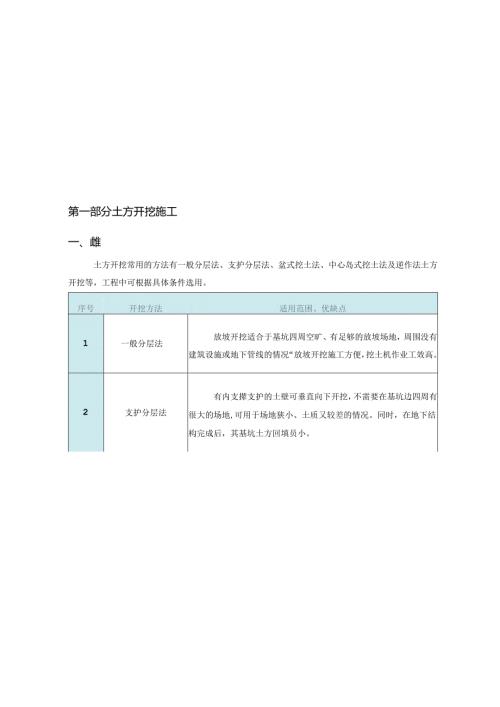

第一部分土方开挖施工1一、I二、编制说明2三、麓工准备2四、XZXfi3五、施工要点7六、质量控制要点及检验标准16第二部分土方回填施工18一、编制说明18二、麓工准备18三、工艺例19四、要点19五、质量控制要点及检睑标准22第一部分土方开挖施工一、雌土方开挖常用的方法有一般分层法、支护分层法、盆式挖土法、中心岛式挖土法及逆作法土方开挖等，工程中可根据具体条件选用。序号开挖方法适用范困、优缺点1一般分层法放坡开挖适合于基坑四周空旷、有足够的放坡场地，周围没有建筑设施或地下管线的情况“放坡开挖施工方便，挖土机作业工效高。2支护分层法有内支撵支护的土壁可垂直向下开挖，不需要在基坑边四周有很大的场地,可用于场地狭小、土质又较差的情况。同时，在地下结构完成后，其基坑土方回填员小。3盆式挖土法盆式挖土法适合于基坑面积较大、支撑或拉福作业困难且无法放坡的基坑。采用盆式挖土方法可以使周边的十坡对围护墙有支掠作用，支撑用量小、费用低.但地下结构需设置后浇带或在施工中留设施工缝，将地下结构分两阶段施工，对结构整体性及防水性有一定的影响。4中心岛式挖土法当基坑面积不大，周用环境和土质可以进行拉锚或采用支撑时，可采用此法施工。具有挖土和运土速度快的优点。5逆作法土方开挖逆作法以结构代替支挣，支撑刚度大，利于控制变形，避免资源浪费，可以实现上卜同时施工，增大作业面，缩短工期，是超大面积、超深基坑工程更为安全、可靠,经济、合理的设计施工方法。二、编制说明序号名称备注14基坑工程技术规程(DB42/T159-2012)2建筑边坡工程技术规范(GB50330-2013)3g建筑地基基础工程施工侦员验收标准(GB50202-2018)4建筑地基基珈设计规范(GB50007-2011)三、施工准备（I）核对图纸中的轴线及对应坐标,中线、水平基点布设合理,轴线放样和标Jfii测量满足施工要求。（2）应配得激光测量仪，需在开挖前和过程中及时做好标高及尺寸量测。（3）基坑工程施工前，根据施工设计图，认真核对基坑设计的勘测资料，如地形、地貌、工程地质、水文地质、钻探图表等。（4）摸清工程场地情况，包括运输道路、邻近建筑物、管或、电缆坑基、防空洞、地面上施工范闱内的障碍物和堆积物状况,供水、供电、通讯情况，防洪排水系统等等，以便为施工规划和准备提供可鸵的资料和数据。（5）研究制定现场场地整平、基坑工程施工方案：绘制施工总平面布置图和基坑土方工程图，确定开挖路线、顺序、范围、设计标高、边坡坡度、排水沟、集水井位置，以及挖去的土方堆放地点：提出需用施工机具、劳力、推广新技术计划。四、工艺流程土方开挖施工工艺流程一股分层法施工工艺流程支护分层法施工工艺流程盆式挖土法施工工艺流程中心岛式挖土法施工工艺流程全部板面结构是否催工克华受4卜层开挖地工H至当层板面Fi1.t结向板面0I并运国葬并条件独立工作面逆作法土方开挖施工工艺流程五、施工要点一、一般分层法施工g点I、绘制-点图并编号施工要点：（1）场地平整标高：（2）出土平台：（3）出土坡面：（4）设计开挖标高。2、分层厚度施工要点：软土.地基应控制在2m以内：饺质十.可控制在5m以内为宜。开挖顺序可从基坑的某一边向另一边平行开挖，可从基坑两头对称开挖，或从基坑中间向两边平行对称开挖,也可交替分层开挖，这些均可根据工作面和土历情况决定。3、边坡坡度施工要点：在采用放坡开挖时，要求基坑边坡在施工期间保持稳定。基坑边坡坡度应根据土质、基坑深度、开挖方法、留置时间、边坡荷载、排水情况及场地大小确定。放坡开挖应有降低坑内水位和防止坑外水倒灌的措施。在软土地基下，不宜物深过大，般控制在67m左右，坚硬土层则不受此限制。放坡值应符合规范要求。4、出土设备施工要点：出土设备要根据坡面选择合适的机械配套作业，加快施工进度，保证设备性能优良，提高施工效率。二、支护分乂法施工要点1、绘制要点图并编号渣工要点：有内支撵支护的土壁可垂直向下开挖，不需要在基坑边四周有很大的场地，可用于场地狭小、土质又较差的情况。同时，在地卜结构完成后，其基坑上方回填工作量也小。施工方式：1、悬群式：2、拉锚式；3、上锚杆；4、重力式：5、土钉墙施工方法：1、支护桩：2、首层层开挖面：3、后续待施工支掾：4、设计标高而。2、支撑面开挖施工要点：有内支掾支护基坑土方开挖中。第一层土方开挖一般采用大挖机开挖，将整个基坑范围内土体进行大面积开挖，从自然地面开挖至首以内支撑底标高，随挖随施工第一道支撑、困护顶圈梁，形成挖土枝桥。3、下层土方开挖施工要点：待第一道支挨强度达到设计强度的80%后（图纸有独立要求按照说明进行施工）开始下层上方开挖，考虑内支推条件基坑深度，无特殊条件必须进行分乂开挖，分U厚度小2m。4、开挖面封闭施工要点：下层支掾及土体开挖方法同上层内支掾面，开挖至基底标高后随即浇筑底板混凝土垫U.注意过程支护要案跟当乂开挖面及时封闭.三、盆式开挖法施工要点I、绘制要点图施工要点：盆式开挖法适合石基坑面积较大、支撑或拉锚作业困难且无法放坡的基坑.盆式开挖是先分层开挖基坑中间部分的十方，基坑周边一定范国内的上暂不开挖，以此出现盘式效果。I2,盆式放坡施工要点：开挖时可视土质情况放坡，此时留卜的土坡可对四周困护结构形成被动十反压力区，以增强围护结构的稔定性。待中间部分的混凝十.垫层、基础或地下室结构施工完成之后，再用水平支撑或斜掾对四周围护结构进行支掾，并突击开挖周边支护结构内部分被动土区的土.每挖层支层水平横顶擦，直至坑底，最后浇筑该部分结构混凝上。四、中心岛式挖土法施工要点1、绘制要点图并编号施工要点：当基坑面积不大，周围环境和上质可以进行拉锚或采用支撑时，可采用此法施工。与盆式开挖相反，中心岛式挖土是先开挖基坑周边上方，基坑中心的土方暂时留置，以此在中心支点处出现岛式上墩。1、栈桥：2、支架或利用工支桩:3、I可护墙：4、腰梁:5、土墩2、分层厚度施工要点：中间留上方可作为支点搭设栈桥，挖土机可利用栈桥下到基坑挖土，运土的汽车亦可利用栈桥进入基坑运土,可有效加快挖土和运土的速度。挖土也分层开挖，一股先全面挖去一层，然后中间部分留置土地，周圈部分分层开挖。挖土多用反铲挖土机，如基坑深度很大，可采用向上逐级传递方式进行土方装车外运。在边缘十方开挖到基底以后，先浇筑该区域的底板，以形成底部支撑，再开挖中央部分的土方。五、逆作挖土法施工要点1、绘制要点图施工要点：逆作法是在开挖的时候，利用主体工程地卜.结构作为基坑支护结构，并采取地下结构由上而下的设计施工方法，即挖土到达某一设计标高时，就先开始做主体结构，然后再继续向卜开挖，直至开挖至设计标高。逆作法以结构代替支撑，支撑刚度大，利控制变形，避免资源浪贽，可以实现上卜.同时施工，增大作业面，缩短工期，是超大面积、超深基坑工程更为安全、可弁、经济、合理的设计施工方法。施工顺序：顶板结构面一结构面层下十方开挖一逆作开挖出土料口一下必结构面层2、楼板支撑施工要点：“逆作法”工法的最大特点是利用柱下桩及基坑周边地下连续墙围护作为逆作法施工期间承重地上、地下结构的荷载及其施工荷栽，利用地卜室楼板，作为基坑施工的支撑。其中柱桩的深度、柱径与地卜墙的深度、厚度霜经过计算确定。3、逆向暗挖施工要点：地卜多层逆作法挖土采用地卜.室首层楼板完成后，由专用取土设备与人力相结合在楼板底下挖土，挖至下层楼板标高后，浇筑该层楼板结构，然后再用相同方法挖土浇筑楼板，如此直至地下室大底板完成。4、取土口出土施工要点：“逆作法''施工土方，采用人力开挖与基坑水平运土，然后由设置在基坑两端的取土口专用取土设备，将挖出的土方提升装车外运。5、标高平衡施工要点：地下室楼板模采用土模承重，当挖土至标高后做出混凝土垫13并在模板搁支点上用砂浆找平，直接将模板搁理在砂浆找平乂上，挖土、混凝上垫层、砂浆找平，必须按要求严格控制标高误差。六、质量控制要点及检验标准1、土方工程施工前应进行挖、填方的平衡计算，综合考虑土方运距最短、运程合理和各个工程项目的合理施工程序等，做好土方平衡调配，减少重发挖运。2、当土方工程挖方较深时，施工单位应采取措施，防止基坑底部土的隆起并避免危吉周边环境.3、在挖方前，应做好地面排水和降低地下水位工作.4、平整场地的表面坡度应符合设计要求，如设计无要求，排水沟方向坡度不应小于2%。平整后的场地表面应逐点检查。检查点为每100100户取1点，但不应少10点：长度、宽度和边坡均为每20m取I点，每边不应少于1点。5、土方工程施工，应经常测量:和校核其平面位置、水平标高和边坡坡度。平面控制桩和水准控制点应采取可靠的保护措施。定期豆制和检查。土方不应堆在基坑边缘。6、检脸标准临时性挖方边坡值3土的类别边坡值（高：宽）1砂土不包括细砂、粉眇1:1.25-1:1.502一般性粘土硬1:0.75-1:1.00硬、塑1:1.00-1:1.25软1:1.50或史援3碎石类土充填坚硬、硬皇粘性土1:0,50T:1.00充填砂土1:1.00-1:1.50注：1、本非适用于无支护措施的临时性橙土方:程的边坡坡率.2、设计行要求时，应符合设计标准”3,本表适用于地下水位以上的土层.如果用降水或共他加固措施,可不受本表限制.但应请算复核.4.一次开挖深度,软土不应超过4m.破士不应超过8m.土方开挖工程质量检验标准项目序号项目允许偏差或允许值检粉方法校基基坑坑槽控方场地平整管沟Jfe<«4>面基层人工机械主控项目1标高O-50±30±500-500-50水准仪2长度、宽度（由设计中心线向两边Ift）÷200-50300-100÷500-150*1000设计值全站仪或用钢尺=3坡率设计要求目测法或用坡度尺校衣殷项目1去而平整度±20±20±50±20±20用2mSE尺2基底土性设计求目测法或土样分析第二部分土方回填施工一、编制说明序号名称需注1基坑工程技术规程3(DB42159-2012>2£建筑边坡工程技术规范<JGJ79-2013)3£建筑地基基础工程施工质量验收规范(GB50202-2018)4建筑地基基础设计规能(GB50007-20U)二、施工准备(一)技术准备1、施工前进行回填土分项工程的安全、技术交底工作，做好标高的抄测和分层厚度标定工作
