天津民用建筑施工图设计审查要点(深基坑篇).docx

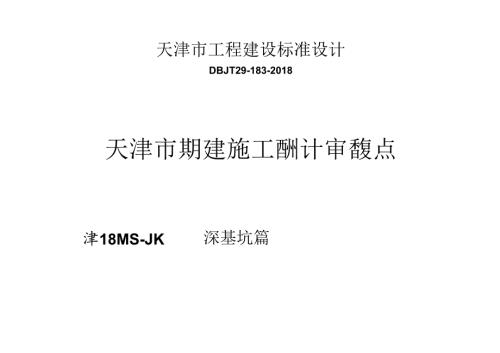

天津市工程建设标准设计DBJT29-183-2018天津市期建施工酬计审馥点津18MS-JK深基坑篇2018年12月天津市住房和城乡建设委员会文件津建办(2018)95号市住房城乡建设委关于批准发布天津市民用建筑施工图设计审查要点的通知各建设、勘察、设计单位、施工图审查机构及有关部门：为进一步提高我市勘察、设计及施工图审查质量，结合我市勘察、设计及施工图审查具体情况，天津市绿色建筑促进发展中心组织我市有关勘察设计、施工图审查机构对天津市民用建筑施工图设计审查要点DBJT29-183-2013(以下简称审查要点)中勘察篇津13MSK结构篇津13MS-G,电气篇津13MS4)、深基坑篇津R-JK、常见问题津13MSTT进行修编，同时新编消防篇-建筑。经审查，批准为天津市工程建设标准设计技术文件，统一编号为：DBJT29T83-2018,专编名称及编号勘察篇津18MS-K,结构篇津18MS3、电气篇津18MS-D、深基坑篇津IsMS-JK、常见问题津MbfT、消防篇-建筑津1.f三-XF(J)O未修编原审查要点DBJT29T83-2016中建筑篇津16MS-J,给水排水篇津16MS-S,暖通空调及动力篇津16MS-N,节能篇津16MS-JN,绿色建筑篇津16MS-1.J继续使用。各有关单位在勘察设计审查时应依据国家及我市现行相关标准规范要求,同时按照审查要点所列条目内容进行重点审查。本审查要点自批准发布之日起实施，同时原审查要点DBJT29T83-2013中勘察篇津13MS-K、结构篇津13MSY、电气篇津13MST)、深基炕篇津13MS-JK.常见问题津13MS-WT废止。天津市住房和城乡建设委员会2018年12月250天津市民用建筑施工图设计审查要点批准部门：天津市住房和城乡建设委员会批准文号：津建办（2018）95号主编单位：天津市绿色建筑促进发展中心统一编号：DBJT29-183-2018专篇名称：深基坑篇实行日期：2018年12月25日专篇编号：津18MS-JK编制总说明为更好地落实国家及我市勘察设计法律、法规、技术标准和政策，促进我市勘察设计事业又快又好发展，进一步提高我市勘察设计质量，在做好勘察设计和施工图设计文件审查工作的基础上，进一步明确勘察设计及施工图设计文件技术审查工作主要内容，统一执行标准，提高审查效率，保证勘察设计及施工图设计文件审查质量。根据建设工程质量管理条例（国务院令第279号）（2017版）、建设工程勘察设计管理条例（国务院令第662号）（2017版）及市建委关于开展天津市民用建筑施工图设计审查要点（部分分册）修编工作的通知（津建设函2017219号），受天津市住房和城乡建设委员会标准设计处委托，天津市绿色建筑促进发展中心组织勘察设计及施工图设计文件审查有关单位，对原天津市民用建筑施工图设计审查要点DBJT29T83-2013中勘察篇津13MS-K、结构篇津13MS-C,电气篇津13MS-D、深基坑角滓13MS-JK、常见问题津13MS-WT共计5专篇内容进行修编，同时新编消防篇-建筑，总计6专篇。天津市民用建筑施工图设计审查要点6专篇统一编号为I）BJT29T83-2018,各专篇名称及专篇编号分别为：勘察篇津18MS-K、结构寓津18MS-（电气篇津1觥H）、深基炕篇津18MS-JK、常见问题津18MS-F1.消防篇-建筑津18MS-XF（J）未修编的原天津市民用建筑施工图设计审查要点DBJT29-183-2016中建筑篇津16MS-J,给水排水篇津16MSS暖通空调及动力篇津16MS-Nx节能篇津16MS-JN、绿色建筑篇津16MS-1.J继续使用。本“要点”编制参照了住房城乡建设部建设工程施工图设计文件技术审查要点的有关内容，以及国家和本市工程建设标准中部分强制性条款及涉及公共安全、公众利益的相关条款。结合我市勘察设计及施工图设计文件技术审查具体情况，本“要点”还将设计审查过程中各专业常出现的问题、疑点、难点以及技术人员应特别引起注意的问题编入。设计文件技术审查时应符合国家及我市现行标准规范要求，同时按照本“要点”所列条目内容进行重点审查。本“要点”采用列表方式表述：编号：由专业及章节条款的标识码组成，例：J1.2,3表示建筑篇第一章第二节第三条；项目：为设计或审查要点的简称；依据：为引用的规范、规程、标准条款名称及编号：要点：指对应标准条文中出现的关键、重点、难点、疑点及技术人员应特别引起注意的问题或原条款内容。一般条款字体为宋体，强制性条款为黑体，要求或提示性条款为楷体。当编制依据中的相关标准、规范、法规文件有更新版本时，应按新颁布的有效版本执行。本“要点”由天津市住房和城乡建设委员会负责解释。版权归天津市住房和城乡建设委员会所有，编制单位享有著作权。未经允许，任何单位和个人无权转让。2018年12月25日天津市民用建筑施工图设计审查要点目录序号专篇名称专篇编号编制单位编制人员1勘察篇津18MS-K天津市勘察院李连旨曹会路清郑胜昔赵志峰孙怀军符亚兵董士伟王华刘月辉2建筑K津16MS-J天津市建筑设计院天津建源工程设计咨询有限公司刘淑兰张国伟董志成张小萍冯振3结构第津18MS-G天津大学建筑设计研究院天津市天大规划建筑咨询有限公司于敬海张锡治安海玉任慕海郭红云罗迪王湘安陈昆闰翔宇刘佳迪4给水排水篇津16MS-S天津大学建筑设计研究院天津市大大规划建筑咨询有限公司刘洪海侯钧沈优越李明5暖通空调及动力端津16MS-N天津市房屋鉴定勘测设计院苑志刚蔡施军张红玉张新民6电气U津18MS-D天津市建筑设计院天津建源工程设计咨询有限公司王敏怡董雄华马瑞娥李凤丽沈嘉吴闻靖曲辰飞王云娜7节能解津16MS-JN天津中怡援筑设计有限公司天津中远建工科技信息咨询有限公司田秀荣王殿池王希悦榜灿华孙巧任颐张秀拦江红雷李玲刘振8绿色建筑篇津16MS-1.J天津大学建筑设计研究院祝捷王亨刘洪海沈优越王丽文王勇闰静静马晓他9深基坑篇津18MS-JK天津市勘察院天津泰勘工程技术咨询有限公司任彦华刘秀凤高丽丽汪勇路清田敏赵志峰周世冲王磊吴刚10常见问题津18MSTT天津建源工程设计咨询有限公司王丽雯何立梅周虹彭芳马瑞娥刘校基王俊凌康清王莹莹王新宁吕颖连晓红王«张津津11消防篇-建筑津18MS-XF(J)天津市建筑设计院刘祖玲王丽雯尹桂旭刘用广李仲成冯斌冯玉萍张洁马岳涛韩佳伶吴达童欣张国伟王家昆仲敏深基坑篇编制单位：天津市勘察院天津泰勘工程技术咨询有限公司编制单位负责人：外电编制单位技术负责人同釜见技术审定人:四可用设计负责人#学4目录目录O1.JK6桩墙支护结构26JK1.基本要求1JK6.1一般规定26JK1.I基本规定1JK6.2设计计算28JK1.2基坑勘察与环境级响评价8JK6.3内支撑体系32JK2地下水控制10JK6.4型钢水泥土搅拌桩墙支护结构39JK2.I一般规定10JK6.5双排桩支护结构44JK2.2管井降水与减压14JK6.6加筋水泥土桩锚支护结构47JK3放坡17JK7防连续倒埸设计50JK3.1一股规定17JK8三3作法51JK3.2设计计第18JK8.1一般规定51JK4土打墙19JK8.2逆作法设计52JK4.1一般规定19JK8.3逆作法施工57JK4.2设计计算19JK9开挖59JK4.3构造与监测21JK1.O三%1.SHW62JK5水泥土力式挡墙23本要点涉及并引用的相关标准、规范及文件64JK5.1一般规定23JK5.2设计计算24JK1基本要求JK1.1基本规定编号项目设计审查依据及要点JKI.1.1设计等级划分依据建筑基坑工程技术规程DB29-2O22O1O第3.1.3条要点根据基坑深度、周围环境条件及破坏后果，基坑工程划分为三个基坑支护设计等级，设计时应根据具体情况按表3.1.3选用。甲、乙级基坑支护设计方窠应通过技术论证后实施：甲级基坑尚应进行基坑降水专项方案设计，通过技术论证后实施.3.1.3基坑支护设计等级设计等级划分标准卬级乙级丙级掂坑开挖深度大于等于14.0m,在坑影响范用内有必须保护的建筑物、道路、立交桥、地帙、煤气或天然气管道、大型压力水管、大型Ig力流管线或有压管等建（构）筑物及破坏后果很严点，除甲级和丙级以外的茶坑.就玩深度小于SOm,冏阳环境无特别保护要求，破坏后果不严术的虞坑，JKI.1.2安全等级划分依据N建筑基坑支护技术规程JGJ120-2012第3.1.3条要点3.基坑支护设计时，应粽合考虑基坑周边环境和地质条件的更杂程度、基坑深度等因素，按表1.3采用支护结构的安全等级。对同一基坑的不同部位，可采用不同的安全等级。表3.1.3支护结构的安全等级安全等徼破坏后果一级支护结构失效、土体过大变形对基坑冏边环境或主体结构施工安全的影响很严承二级支护结构失效、土体过大变形对茶坑周边环境或主体结构施工安全的影响严三三级支护结构失效、士体过人变旧川周边环境或主体结构施工安全的影响不严重编号项目设计审查依据及要点JKI.1.3设计原则依据建筑基坑工程技术规程DB29-202-2010第3.1.1条要点支护结构一般按临时结构设计，应规定明确的支护期限，基坑开挖至设计深度后的支护期限不应小于一年，工程需要时可按永久结构设计。JKI.1.4依据6建筑基坑工程技术规程DB29-2O2-2OIO第3.1.2条要点在支护结构施工期和支护期内，支护结构必须满足下列功能要求：1不危害基坑周边建筑物、道路及地下设施等环境的安全和正常使用；2满足主体地下结构施工空间的要求。JKI.1.5依据建筑鞋坑工程技术规程DB29-202-20I0第3.I.6条要点基坑降水与开挖引起的基坑周圉环境变形应能满足影响范围内道路、建（构）筑物、地下管线正常使用要求。JKI.1.6依据建筑基坑工程技术规程DB29-2O22OIO第3.1.4条要点基坑工程安全等级宜按现行国家或建筑结构可靠度设汁统一标准划分为一、二、三级，基坑支护结构及构件承载力应采用承载能力极限状态设计方法按表达式3.1.4进行计算与验算。话.£R（3.1.4）匕基坑支护结构重:要性系数，应根据基坑工程安全等级确定，一级取1.1,二级取1.0,三级取0.9：匕荷我效应综合分项系数，按本规程相应章节的规定选用，没有专门规定时直取1.25：JKI.1.7依据d天津市岩土工程技术规能DB"2920-2017笫11.1.3条要点当支护结构同时作为永久结构使用时，其安全等级、结构使用年限、结构构件的重要性系数等应按建、构筑物的结构安全等级相应确定。编号项目设计审查依据及要点JKI.1.8设计原则依据建筑基坑支护技术规程JGJ120-20I2第3.1.4
