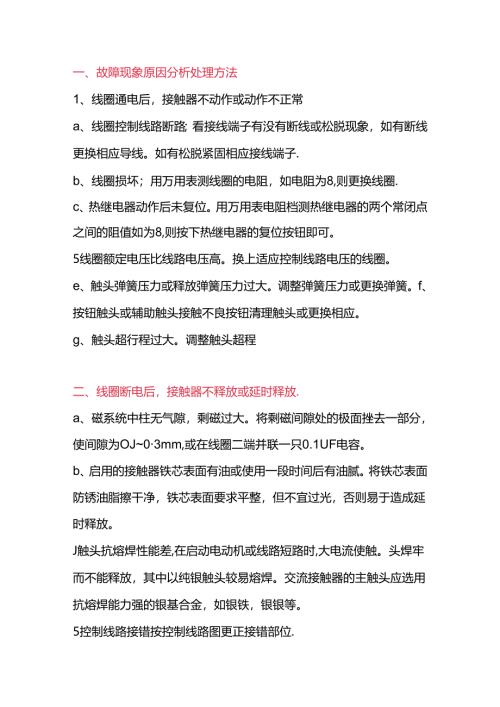

交流接触器故障分析及处理.docx

一、故障现象原因分析处理方法1、线圈通电后，接触器不动作或动作不正常a、线圈控制线路断路；看接线端子有没有断线或松脱现象，如有断线更换相应导线。如有松脱紧固相应接线端子.b、线圈损坏；用万用表测线圈的电阻，如电阻为8,则更换线圈.c、热继电器动作后未复位。用万用表电阻档测热继电器的两个常闭点之间的阻值如为8,则按下热继电器的复位按钮即可。5线圈额定电压比线路电压高。换上适应控制线路电压的线圈。e、触头弹簧压力或释放弹簧压力过大。调整弹簧压力或更换弹簧。f、按钮触头或辅助触头接触不良按钮清理触头或更换相应。g、触头超行程过大。调整触头超程二、线圈断电后，接触器不释放或延时释放.a、磁系统中柱无气隙，剩磁过大。将剩磁间隙处的极面挫去一部分，使间隙为OJ03mm,或在线圈二端并联一只0.1UF电容。b、启用的接触器铁芯表面有油或使用一段时间后有油腻。将铁芯表面防锈油脂擦干净，铁芯表面要求平整，但不宜过光，否则易于造成延时释放。J触头抗熔焊性能差,在启动电动机或线路短路时,大电流使触。头焊牢而不能释放，其中以纯银触头较易熔焊。交流接触器的主触头应选用抗熔焊能力强的银基合金，如银铁，银银等。5控制线路接错按控制线路图更正接错部位.三、线圈过热烧损或损坏。a、圈的靠作频率和通电持续率超过产品技术要求。更换为相应*作频率和通电持续率的线圈。b、铁芯极面不平或中柱气隙过大。清理极面或调铁芯，更换线圈.J机械损伤，运动部分被卡住。修复机械部分，更换线圈。d、环境温度过高，或空气潮湿或含有腐蚀性气体使线圈绝缘损坏更换安装位置，更换线圈.四、电磁铁噪声过大.a、短路环断裂更换短路环或铁芯b、触头弹簧压力过大，或触头越行程过大调整弹簧触头压力或减小超行程。J衔铁与机械部分的连接销松，或夹紧螺丝松动装好连接销，紧固夹紧螺丝。五、相间短路a、接触器堆积尘埃太多或粘有水气，油垢使绝缘破坏接触器要经常清扫，保持、清洁、干燥。b、在仅用电气联锁的情况下，可逆转换接触器的切换时间短于燃弧时间。增加机械联锁.C、灭弧罩破裂，或接触器零部件被电弧烧损而言中碳化更换灭弧罩，或更换损坏的部件。以上就交流接触器运行过程中常见的问题、故障做了简要分析，并提出了解决办法，在实际运行过程中还会遇到一些其它问题，只要我们掌握了交流接触器的机理，结合实践中的丰富经验，问题和故障都会迎刃而解微信号技成培训值得你关注！交流接触器的噪声很大故障的处理办法运行中的交流接触器的噪声很大，可作以下处理：1、电源电压不足，电磁铁的吸力不够而产生噪声，应设法提高操作回路的电压。2、磁系统装配不当或受震动而歪斜或者机件卡住，是铁芯不能吸平，因而产生噪声。处理时应调整此系统，杳明并消除机件不灵活的原因。3、极面生锈或有异物（如油垢、粉尘、花毛等）侵入铁芯极面，此时应当清理铁芯极面。4、由于触头弹簧压力过大而产生电磁铁噪声，通常调整触头弹簧压力即可。5、由于短路环断裂而产生噪声，应更换铁芯或短路环。6、铁芯极面磨损过度而不平，应更换铁芯。7、线圈匝间短路，通常更换线圈即可.
