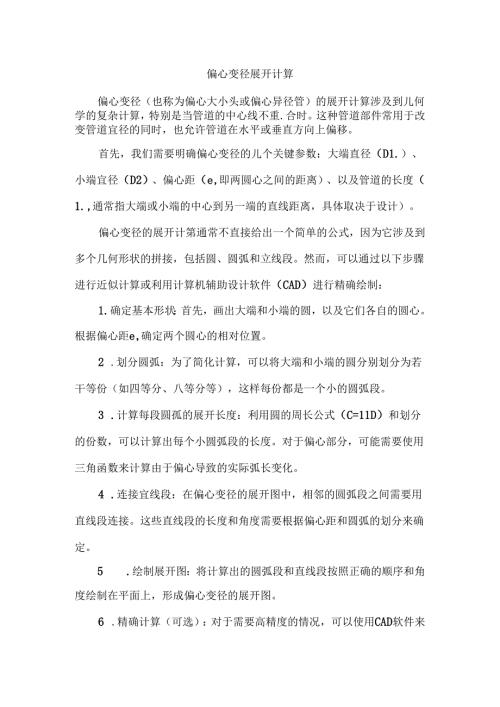

    偏心变径展开计算.docx

    偏心变径展开计算偏心变径(也称为偏心大小头或偏心异径管)的展开计算涉及到儿何学的复杂计算,特别是当管道的中心线不重.合时。这种管道部件常用于改变管道宜径的同时,也允许管道在水平或垂直方向上偏移。首先,我们需要明确偏心变径的儿个关键参数:大端直径(D1.)、小端宜径(D2)、偏心距(e,即两圆心之间的距离)、以及管道的长度(1.,通常指大端或小端的中心到另一端的直线距离,具体取决于设计)。偏心变径的展开计第通常不直接给出一个简单的公式,因为它涉及到多个几何形状的拼接,包括圆、圆弧和立线段。然而,可以通过以下步骤进行近似计算或利用计算机辅助设计软件(CAD)进行精确绘制:1.确定基本形状:首先,画出大端和小端的圆,以及它们各自的圆心。根据偏心距e,确定两个圆心的相对位置。2 .划分圆弧:为了简化计算,可以将大端和小端的圆分别划分为若干等份(如四等分、八等分等),这样每份都是一个小的圆弧段。3 .计算每段圆孤的展开长度:利用圆的周长公式(C=11D)和划分的份数,可以计算出每个小圆弧段的长度。对于偏心部分,可能需要使用三角函数来计算由于偏心导致的实际弧长变化。4 .连接宜线段:在偏心变径的展开图中,相邻的圆弧段之间需要用直线段连接。这些直线段的长度和角度需要根据偏心距和圆弧的划分来确定。5 .绘制展开图:将计算出的圆弧段和直线段按照正确的顺序和角度绘制在平面上,形成偏心变径的展开图。6 .精确计算(可选):对于需要高精度的情况,可以使用CAD软件来绘制偏心变径的三维模型,并宜接生成其二维展开图。这种方法可以自动处理复杂的几何关系,并给出精确的尺寸。需要注意的是,由于偏心变径的几何形状相对复杂,手工计算可能会非常繁琐且容易出错。因此,在实际应用中,通常建议使用CAD软件或其他专业的管道设计软件来完成这类计算。对于特定的应用场景(如特定的偏心距、直径比等),可能存在一些简化的计算方法或经验公式,但这些方法通常需要根据具体情况进行验证和调整。
