开关综保与真空馈电开关结构原理与其常见故障处理.docx

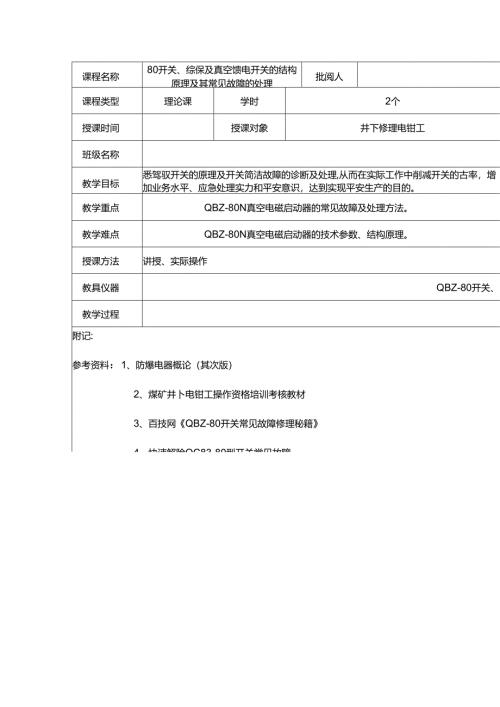

课程名称80开关、综保及真空馈电开关的结构原理及其常见故障的处理批阅人课程类型理论课学时2个授课时间授课对象井下修理电钳工班级名称教学目标悉驾驭开关的原理及开关简洁故障的诊断及处理,从而在实际工作中削减开关的古率，增加业务水平、应急处理实力和平安意识，达到实现平安生产的目的。教学重点QBZ-80N真空电磁启动器的常见故障及处理方法。教学难点QBZ-80N真空电磁启动器的技术参数、结构原理。授课方法讲授、实际操作教具仪器QBZ-80开关、教学过程附记:参考资料：1、防爆电器概论（其次版）2、煤矿井卜电钳工操作资格培训考核教材3、百技网QBZ-80开关常见故障修理秘籍4、快速解除QC83-80型开关常见故障第一节QBZ-80开关简介及工作原理学时*1学时学节教环课堂主要教学内容教学程序时间三设计目熟识驾驭开关的原理及开关简洁故障的诊断及处理，从而在实际工作中削减3标的故障率，增加业务水平、应急处理实力和平安意识，达到实现平安生产的E的。重点:QBZ-80N真空电磁启动器的技术参数、结构原理。难点:QBZ-80真空电磁启动器的技术参数、结构原理。教学内容第一节执行标准及特点简要介绍QBZ-80开关的特点、用途、运用范围QBZ-80、120、200/1140（660）矿用隔爆型真空电磁起动器（简称起动器）执行标准为Q/HWT63-2005、MT1.u1998矿用防爆型低压沟通真空电磁起动器，隔爆型式为''ExdIZ起动器采纳快开门结构，结构简洁合理,操作便利，本体采纳立板式，运用简洁的限制线路，便于维护。起动器远距离起动和停止负载，具有过载、断相、短路、漏电闭锁检测等爱护功能。其次节主要用途及适用范图QBZ-80、120、200/1140（660）矿用隔爆型真空电磁起动器（以下简称起动器）适用于限制沟通50HZ、电压为1140V或660V容量在296KVA以下的防爆电气设备（如：水泵、局部扇风机等）。可用于煤矿井下或其它四周空气中含有爆炸性气体（如：甲烷）的工矿企业中，但其四周空气中不得含有腐蚀金属和破坏绝缘的活动性化学物质。理解QBZ-第三节型号含义80型号含义起动器的断出保护动作时间电位倍数动作时M3贻状念亚位方式任意两和第三和115O<20mn从06倍JFM攵电源开始F1.动起动刘的涮电闭锁动作值行回路收定工件电压v供4H动竹”也副1值kQ)动作允诈以般k)114040÷8660225*J三f,CCIJt-X*T*fJ1.J修定”34倍数动作Mr川心如状态版位方式8-10(200400)ms从掰电源开始门动第五节外形尺寸重量:68kg了解外形尺寸，实际以现场实测为QeZMUOnm«wo»D鼻/B1.尺寸：790×560×645QBZ-80.120/1140(660)D外形图第六节结构原理结构、原理及电流整定说明按以下说明进行：结构：起动器外壳采纳圆形快开门结构。内部装一块限制底板，底板的正面装有一个真空接触器、一个中间继电器、电机综合爱护器和熔断器，底板的背面装有隔离开关、阻容过电压汲取器、限制变压器和停止按钮。起动器的盖子和隔离开关的手柄有机械闭锁，保证断电源后开盖，未盖上盖子不能送电.本部分为重点，职工必需对开关内部结构有深刻理解，各元件功能和状态必需相识清晰。电包原理图工作原理讲解要一点一工作原理：按电机运转方向的要求，合上隔离换向开关QS,电源接入限制变压器初级得电，次级9、4两端输出36V沟通电，使JDB得电，漏电检测起先。当主回路对地绝缘电阻符合要求时，JDB内继电器工作，常开点3、4接通，真空接触器可投入运用，否则接触器不能投入运用.当就地自控或集中限制时，按下启动按钮SB1.,ZJ吸合,36V电源经ZJ1.接点，使真空接触器线图KM(CKJ)吸合，常闭ZJ2打开，这样当磁力起动器工作时，负荷端电压不会通过33号线进入JDB内，当真空接触器主触头接通，接触器线圈KM呈吸合状态，这时KM2常开闭合自保。运行中如发生短路、过载或断相等故障，贝打DB动作切断ZJ的供电线路，使真空接触器KM马上分断。停止时，按下停止按钮SB2,ZJ断电，ZJI打开，真空接触器KM断开，停止对电机供电。点进行，遇到职工听不懂或者无法理解的要刚好记录下来反复讲解。原理及电流整定：爱护器由传感组件、爱护插件和面板等组成。面板上设有电流整定波段开关、凹凸档拔动开关、试验拔动开关及接线端子.传感器组件电路由电流互感器A、B、C,电阻器R1.-R9,电容器C3-C5,二极管D3、D5、D6、D1.O-D1.5等组成。通过电流互感器和取样电阻R1.-R6电流信号转变成电压信号，再经过二极管D3、D5、D6整流和C3C5滤波变成直流信号电压，它基本上及互感器一次侧电流成正比例关系。信号电压经波段开关输出。D1.O-D1.5一组成断相检测电路，当某一相无电流，该相取样电路相接的那端电位上升，经稳压管、三极管回顾：1、QBZ-80/1140(660)型号含义？2、简述80开关主要结构？回顾本节课的学习内容作业：1、QBZ-80/1140(660)型号含义？2、简述80开关主要结构？板书：1、标注QBZ-80/1140(660)型号含义2、画出80开关主要结构，并标注名称其次节80开关常见故障及处置学时*1学处目标熟识驾驭开关的原理及开关简洁故障的诊断及处理，从而在实际工作中削减3的故障率，增加业务水平、应急处理实力和平安意识，达到实现平安生产的E的。点:QBZ-80N真空电磁启动器的技术参数、结构原理.难点:QBZ80N真空电磁启动器的技术参数、结构原理。教学环节课堂主要教学内容教学程序设计主要授课内容80开关常见故障80开关常见的故障有：【、通上电不吸合2、通上EI1.虽然有吸令的现象。但是电磁铁吸不动衔铁。3、启动时，接触器衔铁壁连击状态,吸合不上.1.吸合以后有较大的嗡嗡（沟通）声5、起动后电机梢负重几分钟内停机或无法起动6、吸合及释放动作慢。7、线图发通或烧坏.各故障处置方法第一种通上电,按启动按钮，开关不吸合。有些故障，其实不是故障。只是由于运用者的马虎，开关没有设置好。假如是新安装的开关遇到这状况：（1）、应首先检查远近控开关（2、5号线的钮子开关）位置是否正确，没有钮子开关的，看看2、5号线短接了没有.（2）、2、9号线连接了没有，是不是都接地了，（3）、电动机综合爱护器的试验开关位置是否正确，假如拨到试验位身了，爱护器会动作致使无法吸合。（4）,熔断器有没有松动，由丁运输中的颠簸，常常会是熔断器松动，接触不良.（5）、假如是近控，按钮接线是否正确.（6）、限制变用器次恻的电源电压选择位置是否正确。现在的开关多数都是两种电压。如114OV和660V.假如以上设置全部正确，还是不吸合，我们就依据运用中出现故障的方法来处理,如卜。假如正在运用的过程中，80开关突然不吸合r,我们依据以下步骤来处理：<1）,打开开关腔盖子,首先看看熔断器有没有烧坏或松动，因为熔断器在开关的前面板。我们要先检查明显处、易损坏的元件，避开百日乱拆.检查熔断器是，最好是用万用表测量一下嫡断器两个接线端子的通断状况,有的时候，看着熔断芯是好的,但事实上两个接线端子却不通。熔断芯及熔断潜接触不良就会出现这种状况。（2）、假如熔断器完好,可以将电动机综合爱护器的3、4号线短接之后通电试险1>要是吸合了,说明电动机综合爱护器坏了.假如还不吸合，3、4号线短暂不要拆开，依据下面的步骤接着吉找。（3）、停掉隔离开关，用万用表欧姆档测量真空管上部的三相电源是不是有两相是通路的,假如通，说明限制变压落次侧回路正常.再用万用表测被电动机综合速护器上的4、9号线是否通路.假如通，说明限制变压器二次绕组回路正常.假如这两次测量有一个不通的，都要检查限制变压器是否损坏。先简述开关常见故障列在黑板上通电后,按启动开关不吸和作为常见故障应具体讲解，本部分内容摘自百技网论坛，内容特别具体，讲解口语化，适合干脆讲解.（图纸每人一份协作讲解）（4）、假如两次测量都通。台上隔离开关，用万用表测星真空管上部的:相电源电压是否正常，电动机综合爱护器上的4号线及9号线之间是否有36V电压.假如三相电源不正常则检杳80开关的供电电源以及隔离开关。（5）、假如三相电源正常，4、9号线之间却没有36¥电压，则有可能是限制变压器烧坏/,或是匝间短路.（6）,假如4、9号线之间有36V电压，说明限制电源正常，则问题还是出在限制回路上.现在看图分析。（7）、36V限制电源正常，问题可能出在中间继电器、停止按钮、启动按钮以及2、5线的钮子开关上.（8）、测量中间继电器的线圈及3、6号线是否通路,假如通,说明中间维电器应当没问题.（9）、假如停80开关的上级电源便利的话,将80开关的整个电源停掠（即80开关的全部部件都不带电）.然后合上隔离开关（只有合上隔离开关，快止按钮才能更位）,测量6、1号线是否通路，假如通路，说明停止按钮正常。不通，则检查停止按钮。（10）.按下启动按钮，测砧1、2号线是否通，假如不通，检查启动按钮及钮子开关。其次种通电以后，虽然真空接触器有吸合的现象。但配图现场具体讲解是电磁铁吸不动衔铁现象的处理.出现这种现象,主要由以下缘由造成的，我们逐一介绍其检查方法：1、其空接触器上的协助触点KM1.接触不良，用万用表测盘我接点通断状况（如下图箭头所示）。2、整流桥损坏。用万用表逐检查整流桥中的四个二极管是不是有坏的。3、其空接触器电磁铁及衔铁之间有异物，这个故障缘由也是常常出现的。接触器的工作的时候会有振动。时间长了，接触器上方的一些小螺栓会脱离，电磁铁及衔铁工作时间长了之后，多少会有些剩碱。落下的小螺栓会被电磁铁吸住，卡在电磁铁及衔铁之间,致使衔铁不能吸合.4、变压器一次他电源电压选择不正确。假如变压器一次的电压选择端子接在了IMoV上,而实际电源是660V的，会使限制电压降低，不修36V电磁铁吸力诚小。5、电磁铁线圈匝间短路.检查电亥铁线圈外面的绝缘纸是否发黑.6、克空管的真空度下降。由于真空管室是真空,所以大气压会使动触点向静触点方向运动，由于接触器1.型板上外加弹簧的力才是他们不至于闭合。假如真空室的真空度下降，真空管吸台时则须要的更大的力。检查真空管克空度的方法,一般都须要专用仪器,在现场不简洁做到.配图现场具体讲解第三种启动时，接触器衔铁呈连击状态，吸合不上。1、电源线路板有问题,更换电源线路板2、线圈有问题，更换线圈3、磁极芯表面有异物，清理异物4、协助开关转换位置不对，调整开关位理配图现场具体讲解第四种接触器吸合之后，噪声大。接触器吸合噪声大，一般出现在中间继电器等沟通接触器中。当遇到中间继电器噪声大的时候，可以讲中间继电器的吸合线圈部分拆开,看看：（1）衔铁吸合面是否锈蚀,可以用细砂纸打磨下，然后往结合面涂上薄薄的一层润滑脂（即黄油通常指颗基脂、钙基脂等）。（2）短路环是否断裂，或有裂纹。这个只能更换维电器了。假如你能找个短路环换上，或运用铜焊焊上也行。（3）
