房屋建筑学六章(屋顶).docx

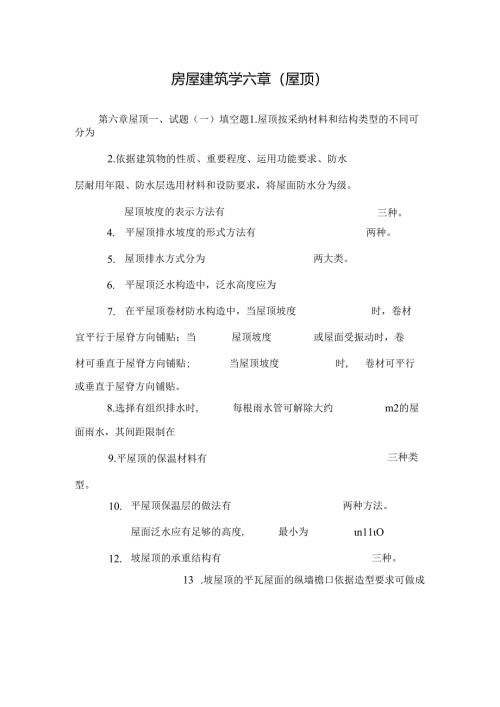

房屋建筑学六章（屋顶）第六章屋顶一、试题（一）填空题1.屋顶按采纳材料和结构类型的不同可分为2.依据建筑物的性质、重要程度、运用功能要求、防水层耐用年限、防水层选用材料和设防要求，将屋面防水分为级。三种。屋顶坡度的表示方法有4.平屋顶排水坡度的形式方法有两种。5.屋顶排水方式分为两大类。6.平屋顶泛水构造中，泛水高度应为7.在平屋顶卷材防水构造中，当屋顶坡度时，卷材宜平行于屋脊方向铺贴；当屋顶坡度或屋面受振动时，卷材可垂直于屋脊方向铺贴;当屋顶坡度时,卷材可平行或垂直于屋脊方向铺贴。8.选择有组织排水时,每根雨水管可解除大约m2的屋三种类面雨水，其间距限制在9.平屋顶的保温材料有型。10.平屋顶保温层的做法有两种方法。12.屋面泛水应有足够的高度,坡屋顶的承重结构有最小为n11O三种。13 .坡屋顶的平瓦屋面的纵墙檐口依据造型要求可做成和两种。14 .平屋顶的隔热通常有、和等处理方法。15 .天沟的净宽应不小于，沟底纵坡坡度范围一般为，夫沟上口与分水线的距离应不小于。16 .平屋顶材料找坡的坡度宜为，找坡层的最薄处不小于厚。17 .平屋顶结构找坡的坡度宜为»18 .平屋顶屋面宽度大于时，宜采纳双坡排水。19 .不上人屋面须设屋面检修孔，检修孔四周的孔壁须上翻出屋面，其高度一般为I三o20 .刚性防水层的混凝土强度等级应不低于，其厚度宜不小于mm,双向配置直径mm钢筋，间距为ran的双向钢筋网片。（二）选择题1.屋顶的坡度形成中，材料找坡是指来形成。利用预制板的搁置选用轻质材料找坡利用油毡的厚度利用结构层2.当采用檐沟外排水时，沟底沿长度方向设置的纵向排水坡度一般应不小于。1%0.5%1.5%2%3.平屋顶坡度小于3%时，卷材宜沿屋方方向铺设。平行垂直3004504.混凝土刚性防水屋面的防水层应采纳不低于级的细石混凝土整体现浇。C15C20(3)C25C305.混凝土刚性防水屋面中，为削减结构变形对防水层的不利影响，常在防水层与结构之间设置o隔蒸汽层隔离层隔热层隔声层6.平瓦屋面挑檐口构造中，当采纳屋面板挑檐时,出挑长度不宜大于mm。2003004001507.平屋顶的排水坡度一般不超过5%,最常用的坡度为。5$1%4%2%3%8.坡屋顶多用斜率法来表示坡度，平屋顶常用来表示。百分比法角度法斜率法角度法、百分比法9.平屋顶坡度的形成方式有o纵墙起坡、山墙起坡山墙起坡材料找坡、结构找坡结构找坡10.屋面水落管距墙面的最小距离是。15Omm75mm20mm30mm11.下列说法中是正确的。刚性防水屋面的女儿墙泛水构造与卷材屋面构造是相同的。刚性防水屋面，女儿墙与防水层之间不应有缝，并加铺附加卷材形成泛水。泛水应有足够高度，一般不小于250mmo刚性防水层内的钢筋在分格缝处应连通，保持防水层的整体性。12.在有楝体系中，瓦通常铺设在组成的基层上。橡条、屋面板、挂瓦条各类钢筋混凝土板木望板和楝条钢筋混凝土板、楝条和挂瓦条13.钢筋混凝土板瓦屋面的面层通常可用»面砖木板平瓦平瓦、陶瓷面砖14.下列有关刚性屋面防水层分格缝的叙述中，正确的是。分格缝可以削减刚性防水层的伸缩变形，防止和限制裂缝的产生。分格缝的设置是为了把大块现浇混凝土分割为小块，简化施工。刚性防水层与女儿墙之间不应设分格缝，以利于防水。防水层内的钢筋在分格缝处也应连通，保持防水层的整体性。15.顶棚的作用有oA用来遮挡屋顶结构，美化室内环境：B.提高屋顶的保温隔热实力：C.增进室内音质效果：D.爱护顶棚内的各种管道。BCDABCACDABDI6.以下说法正确的是。.泛水应有足够高度，一般250：B.女儿墙与刚性防水层间留分格健，可有效地防止其开裂：C.泛水应嵌入立墙上的凹槽内并用水泥钉固定；D.刚性防水层内的钢筋在分格缝处应断开。ABCBCDACDABCD17.卷材防水屋面的基本构造层次按其作用可分别为.结构层、找平层、结合层、防水层、爱护层结构层、找坡层、结合层、防水层、爱护层结构层、找坡层、保温层、防水层、爱护层结构层、找平层、隔热层、防水层18.屋顶的设计应满意、结构和建筑艺术三方面的要求。经济材料功能平安19.屋顶结构找坡的优点是。A.经济性好；B.减轻荷载；C.室内顶棚平整；D.排水坡度较大。ABARDBDABCD20.一殷天沟的净宽不应小于200mm,天沟口至分水线的距离不应小于。12OnIm100mIn18Omin20Omn1.21.两个雨水管的间距应限制在。158m1824m2427m2432m22.卷材防水保温屋面比一般卷材屋面增加的层次A.保温层：B.隔热层；C.隔蒸汽层；D.找平层OBCDACCDACD23.当屋面坡度小于3%时，油省宜平行于屋脊。当屋面坡度在3%-15%时，油毡宜于屋有。平行垂直垂直或平行24.屋顶具有的功能有：.遮风：B.蔽雨：C.保温：D.隔热。ABABDCDABCD25.涂刷冷底子油的作用是o防止油毡鼓泡防水作用气密性、隔热性较好粘结防水层（三）名词说明1 .材料找坡：2 .结构找坡：3 .无组织排水：4 .有组织排水：5 .刚性防水屋面：6 .泛水：7 .卷材防水屋面：8 .涂膜防水屋而：（四）简答题1.常见的有组织排水方案有哪儿种？2.简述刚性防水屋面的基本构造层次及做法。3.刚性防水屋面为什么要设置分格缝？通常在哪些部位设置分格缝？4.常用于屋顶的隔热、降温措施有哪几种？5.混凝土刚性防水屋面的构造中，为什么要设隔离层？6.在柔性防水屋面中，设置隔汽层的目的是什么？隔汽层常用的构造做法是什么？7.简述涂料防水屋面的基本构造层次及做法。8 .平屋面保温层有哪几种做法？9.坡屋顶的承重结构有哪几种？分别在什么状况下采纳？10.瓦屋面的承重结构体系有哪儿种？11.简述屋顶排水组织设计内容。（五）绘筒图题1.试绘制局部剖面图表示卷材防水屋面的泛水构造。要求注明泛水构造做法，并标注有关尺寸。9 .试绘制一有保温要求，且不上人的柔性防水屋面（平屋顶）断面构造图，并注明各构造层名称。10 试绘制刚性防水屋面横向分格缝的节点构造。11 绘制架空隔热屋面构造。（六）设计绘图题1.设计条件（1）图6-1为某小学教学楼平面图和剖面图。该教学楼为四层，教学区层高为3.60m,办公区层高为3.30m,教学区与办公区的交界处做错层处理。（2）结构类型:砖混结构。(3)屋顶类型：平屋顶。(4)屋顶排水方式：有组织排水，檐口形式由学生自定。(5)屋面防水方案：卷材防水或刚性防水。(6)屋顶有保温或隔热要求。2.设计内容及图纸要求用A3图纸一张，按建筑制图标准的规定，绘制该小学教学楼屋顶平面图和屋顶节点详图。(1)屋顶平面图：比例1:200c画出各坡面交线、檐沟或女儿墙和天沟、雨水口和屋面上人孔等，刚性防水屋面还应画出纵横分格缝。标注屋面和檐沟或天沟内的排水方向和坡度值，标注屋面上人孔等突出屋面部分的有关尺寸，标注屋面标高(结构上表面标高)0标注各转角处的定位轴线和编号。外部标注两道尺寸(即轴线尺寸和雨水口到邻近轴线的距离或雨水口的间距)。标注详图索引符号，注写图名和比例。(2)屋顶节点详图：比例1：10或1：20。檐口构造：当采纳檐沟外排水时，表示清晰檐沟板的形式、屋顶各层构造、槽沟处的防水处理，以及檐沟板与圈梁、墙、屋面板之间的相互关系，标注檐沟尺寸，注明檐沟饰面层的做法和防水层的收头构造做法；当采纳女儿墙外排水或内排水时，表示清晰女儿墙压顶构造、泛水构造、图6-1某小学教学楼平面图和剖面图（八）平面图（b）IT剖面图屋顶各层构造和天沟形式等，注明女儿墙压顶和泛水的构造做法，标注女儿墙的高度、泛水高度等尺寸：当采纳犍沟女儿墙外排水时要求同上。用多层构造引出线注明屋顶各层做法，标注屋面排水方向和坡度值，标注详图符号和比例，剖切到的部分用材料图例表示O泛水构造：画出凹凸屋面之间的立墙与低屋面交接处的泛水构造，表示清晰泛水构造和屋顶各层构造，注明泛水构造做法，标注有关尺寸，标注详图符号和比例。雨水口构造：表示清晰雨水口的形式、雨水口处的防水处理，注明细部做法，标注有关尺寸，标注详图符号和比例。刚性防水屋面分格缝构造：若选用刚性防水屋面，则应做分格缝，要表示清晰各部分的构造关系，注明细部做法，标注细部尺寸、标高、详图符号和比例。二、参考答案（一）填空题1.平屋顶坡屋顶其他形式的屋顶。2.四3.斜率法百分比法角度法4.材料找坡结构找坡5.有组织排水无组织排水6.250mm7.小于3%大于15%在3%15%之间8.200249.散料类整体类板块类10.正铺法倒铺法I1.25012.Ih墙承重屋架承重梁架承重13.挑檐封檐14.通风隔热蓄水隔热种植隔热反射降温15.200ITm0.5%1%120nun16.2%20三17.3%18.12米19.30020.C204046100-200（二）选择题1.2.3.4.5.6.7.8.9.10.11.12.13.14.15.16.17.18.19.20.21.22.23.24.25.（三）名词说明1.材料找坡是指屋面板呈水平搁置，利用轻质材料垫置而构成的一种做法。2 .结构找坡是指将屋面板倾斜搁置在下部的墙体或屋面梁及屋架上的一种做法。3 .无组织排水是指屋面雨水干脆从檐IJ落至室外地面的一种排水方式。4 .有组织排水是指屋面雨水通过排水系统，有组织地排至军外地面或地下管沟的一种排水方式。5 .刚性防水屋面是指以刚性材料作为防水层的屋面，如防水砂浆、细石混凝土、配筋细石混凝土防水屋面等。6 .泛水是指屋面防水层与垂直于屋面的凸出物交接处的防水处理。7 .卷材防水屋面是指以防水卷材和胶结材料分层粘贴而构成防水层的屋面。8 .涂膜防水屋面是指用可塑性和粘结力较强的高分子防水涂料，干脆涂刷在屋面基层上形成一层不透水的薄膜层以达到防水目的的一种屋面做法。（四）简答题1.排水方案可分为外排水和内排水两种基本形式，常用的外排水方式有女儿墙外排水、檐沟外排水、女儿墙檐沟外排水三种。2 .刚性防水屋面的基本构造层次一般有结构层：应采纳现浇或预制装配的钢筋混凝土屋面板：找平层：在结构层上用20厚1：3水泥砂浆找平。若采纳现浇钢筋混凝土屋面板或设有纸筋灰等材料时，也可不设找平层：隔离层：可用纸筋灰或低标号砂浆或干铺油毡；防水层：40ran厚C20细石混凝土，内配4小6mm,间距为100C20011rn的双向钢筋网片。3 .刚性防水屋面设置分格健的目的在于防止温度变形引起防水层开裂，防止结构变形将防水层拉坏。屋面分格缝的位置应设置在温度变形允许的范围以内和结构变形敏感的部位（装配式屋面板的支承端、屋面转折处、现
