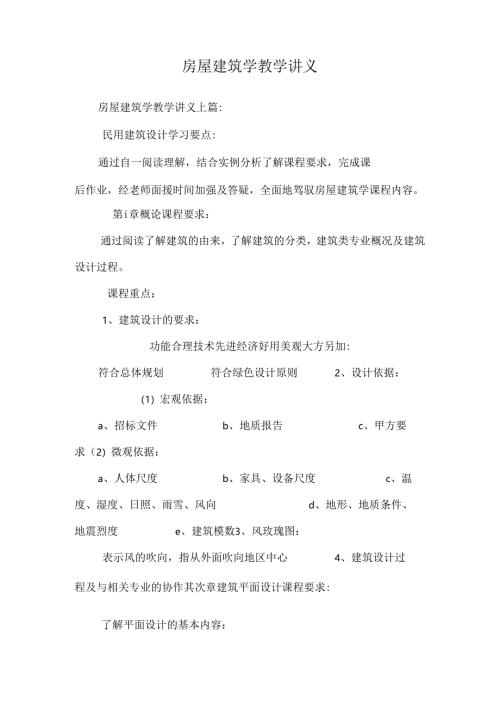

房屋建筑学教学讲义.docx

房屋建筑学教学讲义房屋建筑学教学讲义上篇:民用建筑设计学习要点:通过自一阅读理解，结合实例分析了解课程要求，完成课后作业，经老师面援时间加强及答疑，全面地驾驭房屋建筑学课程内容。第i章概论课程要求：通过阅读了解建筑的由来，了解建筑的分类，建筑类专业概况及建筑设计过程。课程重点：1、建筑设计的要求：功能合理技术先进经济好用美观大方另加:符合总体规划符合绿色设计原则2、设计依据：（1）宏观依据：a、招标文件b、地质报告c、甲方要求（2）微观依据：a、人体尺度b、家具、设备尺度c、温度、湿度、日照、雨雪、风向d、地形、地质条件、地震烈度e、建筑模数3、风玫瑰图：表示风的吹向，指从外面吹向地区中心4、建筑设计过程及与相关专业的协作其次章建筑平面设计课程要求:了解平面设计的基本内容：平面虽然只是表达了建筑空间的一个局部内容，但它能基本含概空间的全部功能内容。课程重点：1、平面设计中运用空间类型（1）生活空间（2）工作、学习空间（3）公共活动空间2、平面设计中交通空间类型及要求（线形交通：带形走道、走廊（2）面形交通：门厅或过厅设计要求：交通路途简捷明确、联系便利人流通畅，紧急疏散时快速平安满意肯定的采光通风要求在尽可能节约交通面积的状况下考虑空间处理3、过道（走廊）、楼梯、坡道，门厅、过厅和出入口的设计尺寸要求。4、建筑平面的多种组合设计方式（1）走廊式组合（2）套间式组合（3）大厅式组合5、建筑平面组合和结构布置的关系：（1）混合结构，石、砖等墙体承重，钢筋粒梁板等水平构件：留意跨度限制。<2）框架结构：空间敏捷（3）空间结构：随意空间组合6、基地环境对建筑平面组合的影响建筑平面组合必需满意基地位置的城市总体规划须要（1）基地形态及朝向（2）基地地形条件（3）基地周边环境课后作业：1、查阅建筑书刊上的建筑方案，了解建筑平面关系及建筑单体与场地关系。第三章建筑剖面设计课程要求：了解建筑剖面设计是空间的准确，是运用的验证，也是限制造价及节约用地的前提条件。课程重点：1、房屋的净高与层高概念2、房屋的不同功能需求有不同的剖面空间要求3、剖面设计须要帮助解决采光和通风要求4、剖而设计中要体显梁、柱选型及关系，同时与建筑功能良好结合5、剖面设计中要留意设备（水、电、气等）设置的要求6、剖面设计应建立好恰当的空间关系，以给人良好的感受及完胜利能需求7、有关剖面设计常识：室内地坪相对标高为0.008、建筑空间不同组合中的剖面关系及运用课后作业：查阅大量建筑剖面，分析其关系及优缺点。第四章建筑体型和立面设计课程要求：建筑体型和立面是建筑的脸面，它须要用良好的造型美学基础及娴熟的材料运用手法去反映建筑的功能及环境要求。课程重点：1、建筑体型和立面设计的要求功能、材料与文化彰显相互协调2、建筑体型的组合应满意建筑环境美学要求3、建筑立面设计除美观要求外，也有运用要求、结构构造等技术方面的问题课后作业：观赏大量名建筑第五章民用建筑构造概论课程摘要：建筑构造设计就是建筑施工图设计建筑方案设计是指建筑空间设计课程重点：1、理解建筑构造及建筑物的构造组成2、建筑构造分类（按承重构件的结构型式及材料分）3、影响建筑构造的因素：外力、自然气候、人为因素及其它4、建筑构造设计原则：功能合理，结构平安，适应工业化须要，经济美观第六章墙和基础构造课程要求：了解墙体各种分类、设计要求及各类墙体细部及墙体各部分细部构造。课程重点：1、墙体楼型（1）按位置分：内墙、外墙、山墙、隔墙、窗间墙、窗下墙（2）按受力分：承重墙、非承重墙（3）按材料分：砖墙、石墙、土墙、混凝土墙（4）按构造和施工方式分:叠砌式堵、版筑墙、装配式墙2、墙体设计要求：（1）强度和稳定性（2）保湿、隔热（3）防火（4）隔声3、砖与砂浆的类型及强度4、实体墙的组砌要求:砂浆饱满、横平竖直、错缝搭接5、标准废的尺寸：531152406、墙体中门、窗洞孔上横梁（过梁）种类及设计要求:（1）破拱过梁（2）钢筋砖过梁（3）钢筋混凝土过梁7、防火墙基本要求：<1）防火墙面极限不应小于4h：防火墙不应开设门窗洞口，如必需开设，应采纳甲级防火门窗，并能自动关闭。（2）防火墙高出不燃烧体屋面400mm,高出燃烧体或难燃烧体50OnInb当屋顶承重构件为耐火极限不低于0.5h的不燃烧体时，也可不必高出屋面。8、工业化砌块墙的设计构造要点：（1）按划分原则作试排工作（2）采纳M5级砂浆，缝为1520rmn,当垂直缝大于30mm,采纳C20细石混凝土灌实。（3）水平缝上下皮搭接150mm,当搭缝长度不足时，应在内增加24的钢筋网片。<4）设相应构造柱9、隔墙、隔断的类型及构造要求10、墙面装修分类：抹灰类、贴而类、涂料类、裱糊类、铺钉类（各种类装修分类的优缺点及构造层次）11、基础是墙体的延长，地基是承受基础的大地部分12、基础构造分类：（1）条形基础（2）独立基础（3）井格式基础（4）筏形基础（5）箱形基础13、地下室防潮节点大样14、地下室防水节点大样及防水方式（柔性防水、防水校防水）15、人工降、排水方法：（D盲沟排水（外排水方式）：城市总排水管低于盲沟（2）集水井排水（内排水方式）：城市总排水管高于盲沟16、建筑热工常识17、提高围护结构热阻的措施课后作业：1、查阅设计院施工图中墙身大样部分2、选择简洁的建筑作墙身大样设计第七章楼地层构造课程要求：了解楼地层的类型及构造层次，绘制各节点大样课程重点：1、楼板层的基本组成：面层、楼板结构层、附加层、楼板顶棚层2、楼板类型：木楼板、砖拱楼板、钢筋碎楼板、钢衬板（压型钢板组合楼板）3、钢筋粒板分现浇整体式、预制装备式（1）现浇优点：结构整体性好，湿作业多，工序繁多，施工工期长（2）预制优点：工业化成度高（3）单向板、双向板（4）梁的高宽比：1/31/2（5）主梁高：1/8-1/141,次梁高：1/81/1214、压型钢板组合楼板的三种形式及剖面构造5、无梁楼板优点及适用范围：优点:顶棚平整，室内净空大、采光、通风好，施工简洁适用：（1）大空间（2）楼面活荷载500kgm2（3）跨度在6m时较经济（4）板厚12Omn1.6、预制钢筋睑楼板种类：（1）实心平板：1.2.4m；厚：1/301.；板宽600900mm（2）槽形板：31.7.2mm；厚2530mm：肋高为120300；板宽6001200mm（3）空心板：中型板：1.4.5mm,板宽5001500；厚.90120mm大型板：41.7.2mm；板宽12001500；厚180240mm留意：空心板中上表层板厚下表面板厚7、预制板布置要求：<D规格及类型应愈少愈好（2）应避开出现三面支承状况（3）宜优先采纳宽度较大的板型8、预制板缝处理方式：（1）60mm：灰缝调整板缝（2）60mmb120mm：沿墙边挑砖（3）120mmb200mm：局部现浇板带（4）200mm：重新择板9、预制板搁置，坐梁厚20mm,两者间用锚固拉结筋锚固（1）墙上搁置宽度80mm（2）梁上搁置宽度60mm10.装配整体式钢筋碎楼板（兼具现浇及预制的双重优越性）（】）密肋填充块楼板：充分利用不同材料的性能（2）预制薄板登合楼板：节约模板IK楼板与隔墙关系：（D隔墙尽可能是轻质（2）放置位置应尽量对楼板的受力有利a、支承在梁上b、支承在纵肋上c、板缝内配钢筋支承d、支承在多块空间板上12、厨房、厕所楼板低于楼层60mm20mm：排水坡度为1%1.5%13、楼板、墙身防水处理应留意向上翻入踢脚线100150mm,如遇开门处其防水层应铺出门外250mm,对淋水墙面应用碎制作，贴光滑面14、穿楼板立管的防水处理15、顶棚种类及构造层次16、地坪构造层次：面层、基层（结构层）、素土夯实17、地坪构造要求：坚实、保温、防水、防潮、防火、抗腐蚀18、地坪类型:整体类、镶铺类、粘贴类、涂料类19、改善整体类地面返潮现象的构造措施（1）在面层与结构层之间的保温层（2）架空地面（3）改换面层材料20、镶铺类地面：（1）砖（2陶瓷砖（3）人造石板、自然石板（4）木地面21、阳台的分类：凹阳台、凸阳台、半凹半凸阳台22、阳台细部构造：栏杆与扶手栏杆与面梁栏杆与阳台板栏杆与花盆台栏杆、栏板自身23、雨篷构造24、楼板隔声措施（1）铺设弹性材料（2）利用弹性垫层进行处理（3）作楼板吊顶处理第八堂楼梯构造课程要求：正确进行楼梯设计，能完成楼梯的平、立、剖面施工图及电梯剖而设计，同时也要了解各种楼梯种类及楼梯各部分大样设计。课程重点：1、楼梯平台与梯段宽度的关系2、楼梯梯段中踏步的高、宽关系及尺寸要求3、装配式钢筋碎楼梯的各种构件类型及各种搁置方式4、节点大样：（D踏步面层及防滑措施（2）拦杆及扶手高度（3）栏杆或栏板安装及固定方式5、楼梯设计：（D楼梯平面表示（从底层到顶层）（2）楼梯梯段宽度与平台尺寸（3）楼梯净高限制6、台阶与坡道设计7、无障碍设计：（D坡度：1/12：h750mm：b9000mn（2）宽度：室内900mm；室外1500mm8、电梯剖面要求课后作业：完成一个完整楼梯的施工图设计及一个电梯的剖面设计第九章屋顶构造课程要求：了解屋顶（平屋顶及坡屋顶）基本构造层次，能用不同的方式解决屋顶排水、防水问题。课程重点：1、屋面防水需采纳导与堵的方式，层层设防解决防水2、屋面防水等级：一级：25年二级：15年三级：10年四级：5年3、平屋顶排水方式：（D外檐自由落水（2）外檐沟排水（3）女儿墙内檐排水（4）内排水4、排水坡度的形式：<D结构找坡（搁置坡度）（2）材料找坡（垫置坡度）5、防水方式：（D刚性防水（2）柔性防水6、刚性防水优缺点7、刚性防水屋面的变形和防止：（1）配3©150或40200双向钢筋（钢筋宜置于中层偏上,上面有15mm爱护层）（2）设分仓缝范围：1525m2,间距35m（3）设浮筑层（4）设滑动支座8、刚性防水屋面的节点构造：（1）泛水构造（2）檐口构造（3）包檐外排水9、柔性防水优缺点10、柔性防水材料类型】1、油毡防水构造层次12、坡屋顶的各种形式及组成形式:(1)双坡：(a)悬山(c)出山(山墙超出屋顶500mm)（八）一般形(c)歇山组成：(D屋面：屋面板、挂瓦条、屋面盖料（八）保温层(c)顶棚：保温、隔热、装饰(3)大梁、屋架、楝条、椽子14、(b)硬山(2)四坡：(b)庞殿(2)中间层：(b)隔热层承重结构：冷摊瓦屋面：山墙封檐节点大样16、烟椽子上钉挂瓦条后干脆挂瓦15、囱泛水节点大样17、屋顶保温三种体系：(1)热屋顶保温体系(2)冷屋顶保温体系(3)倒铺保温屋面体系18、解决隔蒸气层引起凝洁水的方式：(D隔蒸气层下设透气层(2)保温层设透气层(3)保温层上设架空通风透气层19、屋顶隔热(1)实体材料隔热（八）大阶砖或碎板实铺屋面(b)堆土植草(O砾石层(d)蓄水屋面(2)通风层（八）通风层在结构层下面(b)通降温屋顶:风层在结构层上面（3）反射降温（4）蒸发散热降温屋顶课后作业：完成一般平屋顶排水平面设计，完成任定一种排水方式节点大样图（含各构造层次的关系），了解各种坡屋顶的排水及防水断面第十章门
