房屋建筑工程专业基础知识.docx

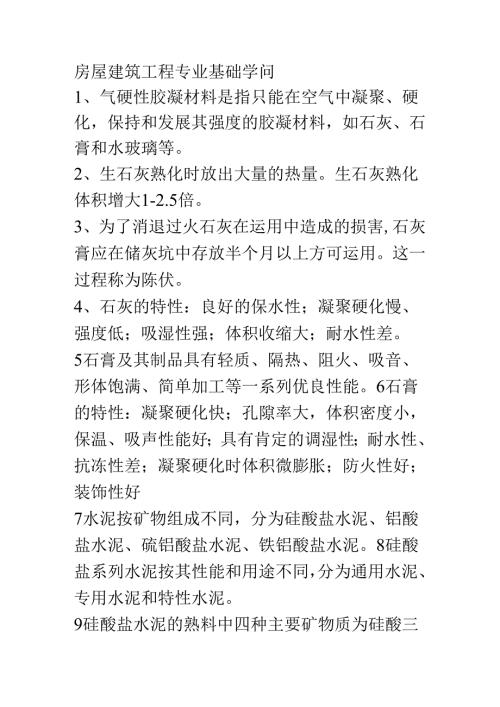

房屋建筑工程专业基础学问1、气硬性胶凝材料是指只能在空气中凝聚、硬化，保持和发展其强度的胶凝材料，如石灰、石膏和水玻璃等。2、生石灰熟化时放出大量的热量。生石灰熟化体积增大1-2.5倍。3、为了消退过火石灰在运用中造成的损害,石灰膏应在储灰坑中存放半个月以上方可运用。这一过程称为陈伏。4、石灰的特性：良好的保水性；凝聚硬化慢、强度低；吸湿性强；体积收缩大；耐水性差。5石膏及其制品具有轻质、隔热、阻火、吸音、形体饱满、简单加工等一系列优良性能。6石膏的特性：凝聚硬化快；孔隙率大，体积密度小，保温、吸声性能好；具有肯定的调湿性；耐水性、抗冻性差；凝聚硬化时体积微膨胀；防火性好；装饰性好7水泥按矿物组成不同，分为硅酸盐水泥、铝酸盐水泥、硫铝酸盐水泥、铁铝酸盐水泥。8硅酸盐系列水泥按其性能和用途不同，分为通用水泥、专用水泥和特性水泥。9硅酸盐水泥的熟料中四种主要矿物质为硅酸三钙(3CaOSiO2),硅酸二钙、铝酸三钙、铁铝酸四钙。10水泥加水拌合后，形成可塑性的浆体，随着水化反应的进行，水泥浆体渐渐变稠失去可塑性，但还不具有强度的过程，称为水泥的“凝聚”，随后起先产生强度，并渐渐发展成为坚硬的水泥石，这一过程称为“硬化”。11石膏的掺量：生产水泥时掺入石膏，主要是作为缓凝剂，以延缓水泥的凝聚硬化速度。12水泥颗粒越细，其比表面积越大，水泥熟料矿物与水接触面越大，水化反应进行得越快、越充分，水化产物越多，强度也越高。13硅酸盐水泥的细度采纳比表面积测定仪测定，其比表面积应大于300m2kg,否则水泥细度为不合格。14硅酸盐水泥的初凝时间不得早于45min,终凝时间不得迟于39Omin。凡初凝时间不符合规定的水泥为废品，终凝时间不符合规定的为不合格品。钙用得最多，简称M型减水剂。27缓凝剂：我国常用的为木钙和糖蜜。28坍落度试验法一般仅运用骨料最大粒径不大于40mm,坍落度值不小于IOmm的混凝土拌合物流淌性的测定。29混凝土拌合物的流淌性的选择原则，是在满意施工操作及混凝土成型密实的条件下，尽可能选用较小的坍落度，以节约水泥并获得较高质量的混凝土。30混凝土的立方体抗压强度：以边长为150mm的立方体试件，养护28d进行抗压强度试验所得的抗压强度值。31影响混凝土强度的因素：水泥强度和水灰比（0.4以上）；骨料的影响；养护条件；龄期；施工方法和施工质量；试验条件32混凝土的耐久性主要包括抗渗性、抗冻性、抗腐蚀性、抗碳化性及抗碱骨料反应。33混凝土的抗渗性用抗渗等级Pn表示，分为P4、P6、P8、P10>P12五个等级，相应表示混凝土能反抗0.4MPa抗冻性由Fn表示，抗冻等级为F25的混凝土，代表其所能经受的冻融循环次数为25次。34一般混凝土的协作比换算成质量比为水泥：砂：石：zK=1.:2.20:4.00:0.6035建筑砂浆分为水泥砂浆、石灰砂浆、混合砂浆和聚合物水泥砂浆。36水泥强度等级宜为砂浆强度等级的4-5倍。37砂的含泥量，对水泥砂浆和强度等级不小于M5的水泥混合砂浆不应超过5%,强度等级小于M5的水泥混合砂浆，不应超过10%o38砂浆的强度等级是以尺寸为70.7mm*70.7mm*70.7mn的立方体试块，在标准条件下养护28do砌筑砂浆按抗压强度划分为M20、MI5、M1.()、M7.5、M5.0、M2.5六个强度。39常用的抹面砂浆有石灰砂浆、水泥混合砂浆、水泥砂浆、麻刀石灰浆、纸筋石灰浆。40烧结一般砖的外形为直角六面体，其公称尺寸为24Omm*115mm*53mm0按技术指标分为优等品，一等品及合格品。烧结一般砖按抗压强度分为MU30>MU25、MU20>MU15>MU1.o五个强度等级。41钢材按冶炼方法分为转炉钢、平炉钢、电炉钢三种。按脱氧程度分为沸腾钢、冷静钢、半冷静钢和特别冷静钢。按化学成分分为低碳钢（碳含量0.25%）、中碳钢、高碳钢大于0.6%42力学性能：拉伸性能、冲击韧性、硬度。工艺性能：冷弯性能、可焊性（含碳量小于0.25%的钢材具有良好的可焊性，超过0.25%,焊接的硬脆倾向增加；硫含量过高会使焊接处产生热裂纹，出现热脆性。43冷加工强化处理：冷拉、冷拔、冷轧、冷扭。44含碳量小于0.8%时，随含碳量的增加，钢的屈服强度、抗拉强度和硬度提高，而韧性和塑性下降。硅Si是钢中的有益元素，硫S、磷P是钢中有害元素，氧O、氮N是有害杂质45钢材随钢号的增大，含碳量增加，强度和硬度相应提高，而塑性和韧性则降低，冷弯性能变差，同时可焊性降低。46钢绞线分为三种结构类型：1*2、1*3和1*7,分别用两根、三根和七根钢丝捻制而成。47液体石油沥青，其黏滞性用黏滞度表示，对半固体、固体石油沥青其黏滞度用针入度来表示。48石油沥青的技术性质：黏滞性、塑性（用延度表示，延度越大，塑性越好）、温度敏感性（软化点表示，软化点越高，其越小）、大气稳定性（蒸发损失百分率越小，蒸发前后针入度比值越大，则表示沥青的大气稳定性越好，老化越慢）。49石油沥青分为：道路石油沥青、建筑石油沥青和一般石油沥青。50石油沥青牌号越大，沥青越软；牌号越小,沥青越硬。随着牌号增大，沥青的黏滞性变小，塑性增大，温度敏感性增大。51煤沥青适用于地下防水或作防腐材料。52对于屋面防水工程，沥青防水卷材仅适用于屋面防水等级为III级（一般的工业与民用建筑、防水层合理运用年限为10年）和IV级（非永久性的建筑、防水层合理运用年限5年）的屋面防水工程。53高聚物改性沥青防水卷材克服了传统沥青防水卷材温度稳定性差、延长率小的不足，具有高温不流淌、低温不脆裂、拉伸强度高、延长率较大等优良性能。适用于防水等级为I级（重要的建筑和高层建筑，防水层合理运用年限为15年）和11级（重要的建筑和高层建筑，防水层合理运用年限为15年）和III级的屋面防水工程。对于I级屋面防水工程要求三道或三道以上防水设防，对于II级屋面防水工程要求二道防水设防，对于III级屋面防水工程要求一道防水设防。54防水涂料按液态类型可分为溶剂型、水乳型和反应型三类。55沥青基防水涂料适用于11I级和IV级防水等级；高聚物改性沥青防水涂料适用于II级，III级，IV级防水等级；合成高分子防水涂料适用于I级、II级、In级防水等级。56燃烧性能：非燃烧体、难燃烧体和燃烧体。耐火极限用小时（三）表示。57变形缝分为伸缩缝（不需断开）、沉降缝（断开）和防震缝。58基本模数数值为100mm,符号为M,即IM=100mmo到处模数分为扩大模数和分模数。59基础按材料分为砖基础、灰土基础、毛石基础、混凝土基础和毛石混凝土基础、钢筋混凝土基础；按构造形式分为条形基础、独立基础、井格基础、筏板基础、箱型基础、桩基础。60地下室墙体采纳砖墙时，厚度不宜小于37()mmo最好采纳混凝土或钢筋混凝土墙，厚度不宜小于200mmo61基础分为浅基础(5m以内)和深基础。62无筋扩展基础系指由砖、毛石、混凝土或毛石混凝土、灰土或三合土等材料组成的，且不需配置钢筋的墙下条形基础或柱下独立基础。砖基础砌筑方式有“两皮一收”和“二一间隔收”。基础底面以下需设垫层，每边扩出基础底面5()mm063毛石基础每一阶梯宜用三排或三排以上的毛石砌筑，每一阶梯伸出宽度不宜大于200mmo64石灰经熟化1.-2d后，过5-IOmm筛即可运用。三合土是由石灰、砂、碎砖或碎石按体枳比为1:2:4或1:3:6加适量水配制而成。65混凝土基础和毛石混凝土基础适用于荷载较大或位于地下水位以下的基础。66柱下钢筋混凝土独立基础有两种破坏形式：在地基净反力作用下，基础底板在两个方向均发生向上的弯曲。当基础底面积较大而厚度较薄时，基础将发生冲切破坏。67柱下钢筋混凝土独立基础：锥形基础的顶部为安装柱模板，需每边放出50mmo插筋一般伸至基础底板钢筋网上。68桩基础按承载性状分为摩擦型桩、端承型桩。69梁和板是工程中最常见的受弯构件。梁中纵向受力钢筋宜采纳HRB400级或HRB335级，常用直径为13-32mm,当梁高h300mrn时，不应小于10mm；当h<300mm时，不应小于8nnn。当梁宽b>100mm时，不宜少于2根；当梁宽b<100mm时;可为1根。70每侧纵向构造钢筋的截面面积不应小于腹板截面积bh的0.1%,且其间距不宜大于200mmo71单位长度上分布钢筋的截面面积不宜小于单位宽度上受力钢筋截面面积的15%,且不宜小于该方向板截面面积的O.15%o72主梁伸入墙内的支承长度一般不应小于370mm。73框架体系常用于高度不超过45m的房屋建筑中。非抗震设计时，现浇框架的混凝土强度等级不应低于C20；抗震设计时，不宜低于C30o箍筋采纳HPB235级或HRB335级。74混凝土的强度等级：抗震等级为一级的框架梁、柱和节点核心区佰9度时不宜超过C60,8度时不宜超过C70o箍筋弯钩断头平直段长度不应小于IOdo75砌体规范规定，5层及5层以上房屋的墙，以及受振动或层高大于6m的墙、柱,全部材料的最低强度等级应符合：砖采纳MU1.O,砌体采纳MU7.5,石材采纳MU30,砂浆采纳M5,对平安等级为一级或设计运用年限大于50年的房屋，墙、柱所用材料的最低强度等级应至少提高一级。76截面尺寸要求毛石墙的厚度不宜小于400MM,毛料石柱较小边长不宜小于400MM,预制钢筋混凝土板的支承长度，在墙上不宜小于100MM,在钢筋混凝土圈梁上不宜小于8()mmo77砌体结构房屋的层数愈多，高度愈高，破坏的程度和概率就愈大。78多层砌体房屋的结构体系，要提高抗震实力，应优先采纳横墙承重或纵横墙共同承重的结构体系。构造柱最小截面可采纳24Omm*18()mm,纵向钢筋宜采纳4。12,箍筋间距不宜大于250mm。79卷材防水屋面的施工依次主要为：基层处理-找坡及保温层施工-找平层施工-卷材防水层施工爱护层施工。卷材防水层的基层一般采纳体积比125-1:3的水泥砂浆找平层。当屋面坡度小于3%时，宜平行屋脊铺贴；坡度在3%-15%之间时，可平行或垂直屋脊铺贴；坡度大于15%或屋面受振动时，沥青防水卷材应垂直屋脊铺贴。铺贴方法:满黏法、空铺法、点黏法和条黏法。80刚性防水层主要适用于防水等级为III级屋面。81防水方案主要有以下三类：结构自防水；设防水层；渗排水防水。防水等级分为1、2、3、4等级。82采纳双层卷材时，上下两层和相邻两幅卷材的接缝应错开1/3-1/2幅宽。83抹灰工程分为一般、装饰、特种抹灰三类。抹灰通常由底层、中层、面层三层组成。84饰面材料分为饰面碗和饰面板。干挂法将石材饰面板通过连接件固定于结构表面的施工方法。
