按键开关类进货检验标准.docx

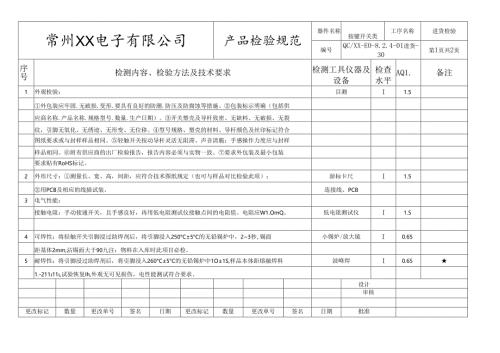

常州XX电子有限公司产品检验规范器件名称按键开关类工序名称进货检验编号QC/XX-E0-8.2.4-01进货-30第1页共2页序号检测内容、检验方法及技术要求检测工具仪器及设备检查水平AQ1.备注1外观检验：目测I1.5外包装应牢固.无破损.变形.要具有良好的防潮.防压及防腐蚀等措施。包装标示明确（包括供应商名称.产品名称.规格型号.数量.生产日期）。开关塑壳及导杆致密、无缺料、无破损、无裂纹，引脚无氧化、无绣迹、无形变、无位移。型号规格、塑壳的材料、导杆颜色及丝印标记符合图纸要求或与封样样品相同。轻触开关按动导杆灵活无阻滞、声音清脆；手感操作力度应与封样样品相同。附有供应商的出厂检验报告，报告内容必须与实物一致。要求外包装及最小包装要求贴有RoHS标记。2外形尺寸：测量长、宽、高，间距，应符合技术图纸规定（也可与样品对比检验此项）；游标卡尺I1.5用PCB及相应的线插试装。连接线、PCB3电气性能：接触电阻：手动接通开关，且手感良好，再用低电阻测试仪接触点间的电阻值。电阻应W1.OmQ。低电阻测试仪I1.54可焊性：将轻触开关引脚浸过助焊剂后，将引脚浸入250°C±5°C的无铅锡炉中，23秒,锡面小锡炉/放大镜I0.65距基体2mm,沾锡面大于90九注：物料在入库时此项目必检。5耐焊性：将引脚浸过助焊剂后，将引脚浸入260°C±5°C的无铅锡炉中1O±1S,样品本体距熔融焊料波峰焊I0.651.-21111,试验恢复Ih,外观无可见损伤，电性能测试符合要求。设计审核更改标记数量更改单号签名日期更改标记数量更改单号签名日期批准常州XX电子有限公司产品检验规范器件名称按键开关类工序名称进货检验编号QC/XX-E0-8.2.4-01进货-30第2页共2页序号检测内容、检验方法及技术要求检测工具仪器及设备检查水平AQ1.备注6机械强度：机械寿命：将轻触开关焊接固定在专用测试工装上，检测开关通断次数，寿命与10万次，不失效。测试工装I0.65引脚强度一弯曲：将轻触开关引脚数的一半按相反的方向连续弯曲两次（共四次）外观无可见损伤。尖嘴钳I0.657环境试验：稳态湿热：将轻触开关放在温度40土2,相对湿度90%95%的环境中放置8h,取出充分除去高低温湿热试验箱I0.65表面水滴。要求外观无可见损伤，轻触开关引脚无氧化。低温贮存：将轻触开关置于温度-30±2的恒温箱内2小时，取出充分除去表面水滴。要求开高低温湿热试验箱I0.65关塑壳体无破裂。高温贮存：将轻触开关置于温度85土2的恒温箱内1小时取出。插座插针或插片无氧化，要求高低温湿热试验箱I0.65外观无可见损伤，轻触开关引脚无氧化。8有害物质：符合有害物质管理标准；并且提交有效产品SGS或RoHS报告存档备案（在有效期范围内）。RoHS测试仪每批每种型号一次9检验要求及注意事项：项目为型式试验项目“（新品试样或小批试用做，老产品每半年做一次），正常进货检验免检；设计审核更改标记数量更改单号签名日期更改标记数量更改单号签名日期批准
