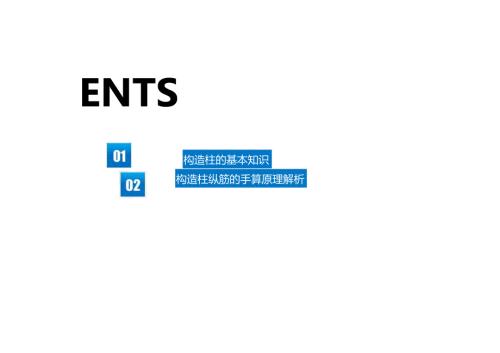

ENTS构造柱的基本知识构造柱纵筋的手算原理解析构造柱箍筋的手算原理解析CONT目录构造柱的基本知识构造柱的基本知识构造柱是起构造作用,增加墙体的整体性,与圈梁形成一个“小框架"，是砖混结构有效的抗震措施.它不是单独承重的柱。这是与框架柱和其它独立承重柱的根本区别。R构造柱1.、度耦轼觑千确蜗神醴瓢踵幅研诙殆奸租雕靴、睡触女船。®刖戢灯舒2.丽时,刖触I。夫松在析楠百、聊辅It幼膜斛胸犍战洲耦先，IH朋用麹勃腓睨敲*0Q,嬲*加12,麴世2。.00W100×200.O2121O6200o构造柱纵筋的手算原理解析CHAPTERR构造柱纵筋的手算原理解析-（实例讲解）我们本次以首层12轴交A轴之间的构造柱为例进行讲解。构造柱参数是纵筋是4C12,箍筋是A6200。一、构造柱纵筋计算纵筋我们采用上部预埋件，下部预留插筋的情况进行计算，计算如图所示长度计算：R构造柱纵筋的手算原理解析-（实例讲解）（一）单根长度计算纵筋的长度=下部预留插筋长度+到梁底的长度1 .下部预留插筋长度=预留长度+锚固长度=500+46×12=10522 .到梁底的长度=地圈梁顶到首层层顶距离-框架梁高-预留长度+弯折长度=4210-650-500+10X12=3180所以纵筋长度=1052+3180=4232（二）根数计算根数=4根构造柱箍筋的手算原理解析CHAPTER构造柱箍筋的手算原理解析-(实例讲解)箍筋包括长度和根数计算,箍筋信息为A6200(2)o(一)单根长度计算单根长度=(b+h)×2-8c+1.9d×2+max(1Od,75)×2=(250+200)×2-8×20+1.9×6×2+max(10×6,75)×2=913(二)根数计算根数=(净长-2起步距离)s(向上取整)÷1=(4150+60-650-2×50)/200向上抽+1=19
