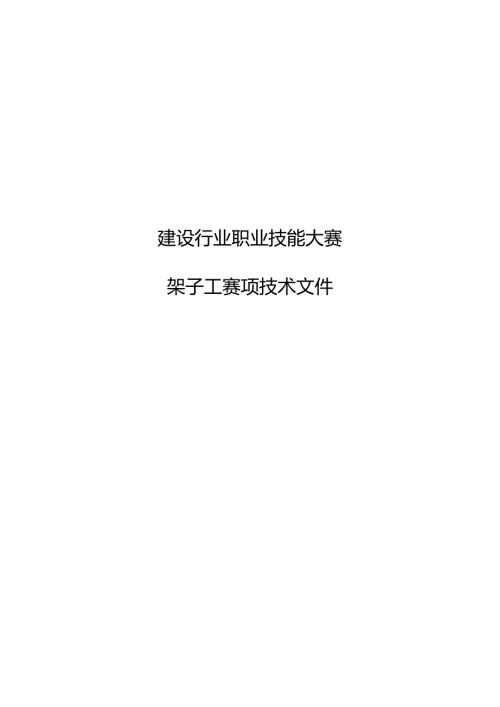

建设行业职业技能大赛架子工赛项技术文件.docx

建设行业职业技能大赛架子工赛项技术文件目录一、命题原则1二、竞赛内容、形式和成绩计算1（一）竞赛内容I（一）竞赛形式1（三）成绩计算I三、赛项技术描述1（一）技能说明I（二）能力要求与工作范围1（三）操作项目技术要求3四、裁判员和选手5（一）裁判长5（二）裁判员的条件和组成5（三）参赛选手的条件和要求5五、试题5（一）命题原则及内容6（二）命题要求及决赛试题的产生6六、成绩评判的标准及要求9（一）分制9（一）评分细则9（三）比赛要求11七、评判的硬件和设备要求11（）评判的方法I1.（二）裁判员在评判工作中的任务11（三）裁判员在评判中的纪律和要求12八、竞赛的基础设施12（一）竞赛设施设备和工具13（二）参赛者自备以下工具13九、比赛场地要求14（一）场地面积要求14（二）场地照明要求15（三）场地消防和逃生要求15十、比赛安全要求15（一）突发事件应急处理预案15H-一、竞赛流程16（一）竞赛原则16（二）裁判员的工作内容18（三）选手的工作内容18（四）赛场纪律19十二、赛场开放的要求19十三、绿色环保20（一）环境保护20（二）循环利用20'命题原则依据国家及职业技能标准，注重基本技能，体现现代制造技术，结合生产实际，考核参赛选手职业综合能力，并对技能人才培养起到示范指导作用。二'竞赛内容'形式和成绩计算（一）竞赛内容实操竞赛主要内容为架体搭设、拆除。理论竞赛为答卷考试，另行通知。（二）竞赛形式竞赛采用小组竞赛形式。（三）成绩计算架体搭设部分满分为80分，占实操竞赛总成绩的80%；架体拆除部分满分为20分,占实操竞赛总成绩的20%O三'赛项技术描述（一）技能说明脚手架是建筑工程普遍采用的施工措施。架子工是使用工具、架体材料及按照技术规范或操作工艺要求，将施工设计的架体，通过立杆、横杆、剪刀撑、扣件等连接成型，体现其施工作用的从业人员。（二）能力要求与工作范围本竞赛是对该技能的展示评估，仅测试实践操作方面能力。1.能力要求细则所需要的能力要求包括：（1）建筑工程架体施工图识图。（2）掌握建筑工程架体构件组合及连接特点及构造特点。（3）熟悉架体材料的性能和质量标准。（4）按配料单下料或选取合适材料。（5）架体材料规格、受损程度、可使用性等需符合现行规范标准。（6）统筹安排既有架体材料就位顺序，将架体搭设成型。2 .理论知识必须具备以下理论知识，但不进行直接测试。（1）识图和建筑构造的基本知识。（2）识读结构图例符号。（3）材料、工艺、验收、保管知识。（4）建筑力学和钢筋混凝土结构常识。3 .实践操作竞赛项目为架体搭设，测试技能为国内脚手架工程常见技能。（三）操作项目技术要求完成下图所示架体，包括配料选用、下料制作、搭设成型等所有内容：架体止立面图（单位:）架体侧也面图（雎位:m）架体平面图（单位：）架体材料表序号名称规格每小组数量堆位备注1钢管48.3×3.63m11根立杆、剪刀撑22.5m2根剪刀撞32.Im6根纵杆41.5m6跟横杆51.2m3根纵杆61.Om8根立杆70.9m3根横杆8扣件对接扣件12个9旋转扣件15个10直角扣件56个11木板木板2100X250X504块垫板、脚手板12垫板木板1200X250X501块垫板13脚手板木板1500×250×503块脚手板14镀锌钢丝12#40m镀锌铁丝15安全防护绿网密目式安全网20mj16立网绑扎绳纤维绳m17粉笔白色粉笔1盒公用、裁判员专用工具序号名称单位数量1IOm钢卷尺个102扭力扳手把53多功能水平尺把54计时器个55便携式喇叭个56移动式爬梯个1选手自带工具设备序号名称单位数量备注1劳保类安全附顶1/人参赛队伍自备参赛队伍自备2安全带条1/人3标准工作服套1/人4防滑鞋双1/人5劳保手套双1/人6工具类工具袋袋1/人7IOm钢卷尺把1/人8尼龙线卷"人9线坠套"人10铁丝扎钩把"人11扭力扳手个1/人四、裁判员和选手（一）裁判长裁判长负责领导全体裁判员做好裁判工作，掌握竞赛进程，解决竞赛过程中可能出现的各种问题，负责协调并确保竞赛顺利进行，取得圆满成功。（二）裁判员的条件和组成原则上由住建厅及省建筑业协会推荐（或在各参赛代表队的教练员中产生）并经培训1（赛前培训I）后组成裁判组，认真负责做好裁判工作。（三）参赛选手的条件和要求按组委会统一要求。五、试题本次职业技能大赛试题及评分规则与全国技能大赛接轨。（一）命题原则及内容1 .竞赛命题原则竞赛题目涵盖全国技能大赛的特点、规范和标准，体现全国技能竞赛的评分原则和方法，同时结合国内实际应用和竞赛场地与设备情况命题。依据全国技能大赛架体工程的技术要求和行业标准，注重基本技能和专业化操作，强调质量和精度，注重操作过程和质量控制，体现最新技术，结合行业实际，考核职业综合能力，并对技能人才培养起到示范指导作用，考核选手的学习能力、理解能力、实践操作能力和职业素养等，引领和推动国内架体工艺技能。2 .命题主要内容本竞赛赛题为脚手架搭设、拆除，请按图纸要求下料、选取、搭设成型，搭设完成后即进行搭设评分，搭设评分完成后开始拆除，拆除过程中进行拆除评分。（二）命题要求及决赛试题的产生1 .命题要求本次比赛赛程为期1.7小时（早上8:30-10：10时）,每个小组参赛时间：1.7小时（架体搭设60分钟，裁判评分10分钟；架体拆除20分钟，裁判评分10分钟），竞赛时间含选手在竞赛过程中休息、饮水、上洗手间等活动占用的时间。竞赛期间，选手完成竞赛搭设作品，裁判则进行架体成型评分，然后进行架体拆除，裁判进行架体拆除过程评分。2 .成绩排序按选手总得分高低依次排名。如果出现相同总分，完成时间短的名次靠前；如果实际操作时间也相同，则架体搭设成型分数高的名次靠前。如果架体搭设成型分数也相同，则按照架子工评分表评分项目分数高低依次排名。2022年建设行业职工职业技能大赛（架体）六'成绩评判的标准及要求（一）分制竞赛采用100分制评分，分架体搭设成型和架体拆除两项进行评分，其中架体搭设成型评分总分79分,架体拆除评分总分21分，具体分值分布见评分表。（二）评分细则开始时何，结束时间，用时，（搭设，）、（拆除，）序号检查项目允许偏差mm评分标准满分扣战分实得分得注I工效按竞赛要求时限内完成，国提前IO分钟则奖励2分，到时未完成扣3分：携带一名辅工不扣分，携带两名辅工扣3分：52立杆基础未设置梁木的扣2分：设汽不正确的fti处扣0.5分：垫板松动的每处扣0.5分53立杆率直攻±20f处大于扣1分54扫地杆未设置扫地杆的扣2分.设置不正确每处扣I分55问矩步距±20每处大于扣I分IO纵距±50好处大于扣1分横距±20年处大于扣I分6纵向水平杆而差一根杆两端±20每处大于扣1分5同跨内两根纵向水平杆高差±10每处大于扣I分7各杆件瑞头伸出拉件靛板边缘的长度±20每处大于扣1分58扣件主节点扣件中心线相互距离150mm每处大于扣1分IO同步立杆上两个相隔对接扣件的高低差5(Xhnm每处小于扣I分立杆上的对接拉件至主节点的距离Wh/3年处大于扣I分水平杆不I可步或不同跻两个相邻350Omn1.年处小于扣I分安装接头水平方向锚开距离纵向水平杆上的对接扣件至主节点的距离WI73年处大于扣I分扣件螭检拧紧扭力矩4O-65Nm每处不符合要求扣2分对接扣件开中方向砂误每处不符合要求扭2分9剪刀掠与地面的领角45-60"设置不正确诲处扣2分10与各杆件连接W150mm设置不正确诲处扣1分明刀探斜杆搭接长度5100Onim设置不正确诲处扣1分IO抛拽向斜投3(Xhnm150mm未设置抛掉扣5分,她撵、横向斜掠不正确好处大于扣1分513扭力扳手的使用不能正确使用扭力扳手测址扣件拧紧扭力矩的拉I分/人314拆除拆除前未检查脚手架的扣件连按、支撑体系等是否符合构造要求，短处扣2分21拆除前未消除期F架上杂物及地面障陷物，每处扣3分.拆除过程中顺序混乱或违反安全规程的，每次扣3分.拆除后的构配件抛掷至地面，姆次扣S分.拆除后的阂配件未按品种、规格码放或谓放不整齐，扣3分。15班前交底和自检动作搭设或拆除前未进行安全技术交底,用项1分3搭设完成后未进行自检，扣2分16个人安全防护用品人员着装不统一、不正确鼠带安全防护IJ品安全箱、安全带、防滑鞋等）.未配得工具袋，每人每二扣1分3人员精神面貌差,工器具使用和传递连反安全规程,傩项扣2分17安全生产安拆过程组织混乱.安工风险高，扣2分.5无专人监护指挥.扣2分.现场材料搬运混乱，每项扣2分.现场材料传递、堆置混乱.工完料整理不法扣2分现场搬运材料时抛掷构配件每次扣5分合计I(X)（三）比赛要求（I）参赛选手须服从赛区组委会纪律、环境、健康、安全等要求，拒不服从者，将视情况严重程度取消竞赛资格。（2）裁判员裁判在执裁过程中，应公平、公正、公开执裁，不得出现相互串通打分，一经发现有相互串通者，将立即取消裁判资格，对其进行的评分作无效处理。七、评判的硬件和设备要求竞赛结束后，当场、当天进行评判，评判时，选手不能在场，场地只有裁判人员工作。裁判员评判时所用的检测工具将尽量使用选手所用工具。（一）评判的方法评分裁判由2人组成一组，每组负责20个竞赛小组，总共3组，共6名裁判，另立1位裁判长，在比
