吊篮施工技术参数.docx

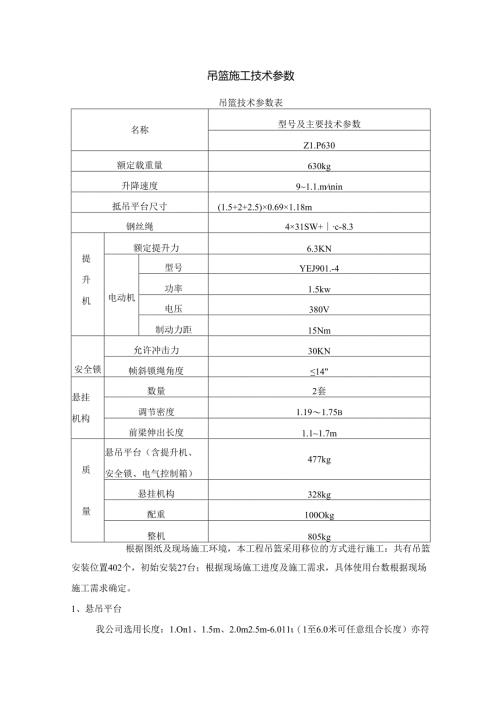

吊篮施工技术参数吊篮技术参数表名称型号及主要技术参数Z1.P630额定载重量630kg升降速度91.1.mnin抵吊平台尺寸(1.5+2+2.5)×0.69×1.18m钢丝绳4×31SW+c-8.3提升机额定提升力6.3KN电动机型号YEJ901.-4功率1.5kw电压380V制动力距15Nm安全锁允许冲击力30KN帧斜锁绳角度14"悬挂机构数量2套调节密度1.191.75b前梁伸出长度1.11.7m质量悬吊平台（含提升机、安全锁、电气控制箱）477kg悬挂机构328kg配重100Okg整机805kg根据图纸及现场施工环境，本工程吊篮采用移位的方式进行施工：共有吊篮安装位置402个，初始安装27台；根据现场施工进度及施工需求，具体使用台数根据现场施工需求确定。1、悬吊平台我公司选用长度：1.On1、1.5m、2.0m2.5m-6.011（1至6.0米可任意组合长度）亦符合使用说明书要求。2、悬挂机构悬挂机构是架设于建筑物作业面的顶部支撑处，通过钢丝绳来承受吊篮平台、额定载重量等重量的钢结构架，吊篮均使用两套悬挂机构。3、吊篮的升降及保护系统Z1.P系列吊篮采用电动方式升降，整个系统由提升机、安全锁、钢丝绳三大部分组成，钢丝绳由工作绳和安全绳组成，配以摆河式防倾斜安全锁,保证吊篮在工作钢丝发生断绳或平台倾斜角度大下8-14°自动锁住安全钢丝绳.4、电气控制系统吊篮每台配有个独立的电气控制箱，对吊篮的升降、调平、急停、超高限位等进行控制，
