某汽车客运中心雨棚网架轻钢屋架施工组织设计.docx

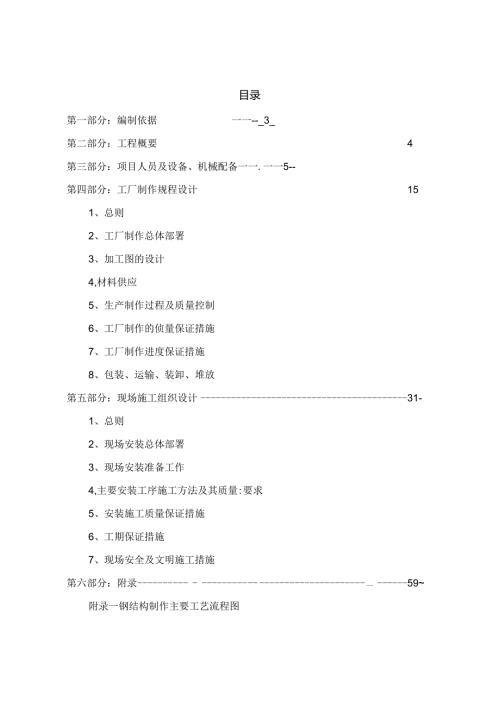

目录第一部分：编制依据一一-_3_第二部分：工程概要4第三部分：项目人员及设备、机械配备一一.一一5-第四部分：工厂制作规程设计151、总则2、工厂制作总体部署3、加工图的设计4,材料供应5、生产制作过程及质量控制6、工厂制作的侦量保证措施7、工厂制作进度保证措施8、包装、运输、装卸、堆放第五部分：现场施工组织设计31-1、总则2、现场安装总体部署3、现场安装准备工作4,主要安装工序施工方法及其质量:要求5、安装施工质量保证措施6、工期保证措施7、现场安全及文明施工措施第六部分：附录-59附录一钢结构制作主要工艺流程图附录二网架制作主要工艺流程图附录三项目总体计划进度表附录四项IJ安装分区图第一部分:(JGJ74.I-9I)(GB50205-95)(GB50221-95)(GBJ300-88)(GBJ30I-88)(GBJ17-88)(GB700-88)(GB699-88)(GB3077-88)(GB.'T3092-93)(GB/T5I17-95)编制依据一、本施工组织设计是依据以下国家规范、行业标准、相关文件、图纸编制的：1.1 国家行业及有关技术和验收的标准、规范建设工程施工现场管理规定建设工程质量管理办法建设工程质量监督管理规定建设安全生产监督管理规定钢结构焊缝外形尺寸建设项目(工程)竣工验收办法钢桁架质量标准钢结构施工及验收规范钢结构工程侦量检验评定标准建筑安装工程质量检验评定统一标准建筑工程质量检验评定标准钢结构设计规范碳素结构钢优质碳素结构钢技术条件合金钢技术条件低压流体输送用焊接钢管碳钢焊条气体保护电弧焊用碳钢低合金钢焊丝(GB/T8110-95)钢焊缝手工超声波探伤方法和探伤结果分级(GBI1.345-89)涂装前钢材表面锈蚀等级和除锈等级(GB8923-88>建筑钢结构焊接规程(JGJ8I-91)紧固件机械性能、螺栓和螺钉(GB3O981.-82)热轧钢板和钢带的尺寸、外形、重量及允许偏差(GB709-88)钢结构用高强度大六角头螺栓(GBI228-9I)钢结构高强度螺栓连接设计、施工验收规程(JGJ82-91)网架结构设计与施工规程(JGJ7-91)网架结构工程质量检验评定标准(JGJ78-9I)钢网架(JGJ75.1/75.3-91)1.2 浙江*网架集团有限公司的有关文件质量手册DN/QA/00/001程序文件DN/QB/OO/OO1-020作业指导书DNQC12(X)1-OI9.DNQC13/001-0171.3 广东省*市现代建筑设计院设计的尹*市会展中心施工图(工程编号:2000-68、图号:HH)工程概况一、工程概况1、工程名称：重庆市*汽车客运中心雨棚、网架、轻钢屋架工程。2、工程地点：重庆市*区*，办事处*居委一、二组。3、工程规模：雨棚、网架水平投影面积为501.6平方米。轻钢屋架水平投影面积1289.0平方米。二、工程特点及规范I、工程生产施工内容多,结构豆杂，施工生产各工序交错繁杂，主要包括钢结构、网架、屋面、玻璃顶系统的生产、运输、安装等各个环节：2、工程结构复杂，现场安装难度高，要求生产、运输、安装同步协调交叉进行，确保工程工期质量满足要求；3、鉴于该工程以上特点，就要求总体工程在生产、运输、施工安装等各个环节中必须穿插交叉进行，对各阶段制订科学而又周密的进度计划，人员安排计划，对厂内现有人力、物力资源进行优化配置，加强管理监督，在保证按业主规定的工期完成工程的前提下，确保施工质量一次到位。4、设计与施工技术规范：(1)网架结构设计与施工规程JGJ7-91(2)钢结构设计规范GB5OOI7-2OO3(3)钢结构工程施工质量骗收规范GB5O2O5-2OO1(4)钢网架螺栓球节点用高强度螺栓GB/T16939(5)建筑结构荷载规范GB5OOO9-2OO1(6)建筑抗爱设计规范GB50011-2001(7)建筑结构哥季度设计统一标准GB5(X)68-2(X)1(8)网壳结构技术规程JGJ6I-2003(9)冷弯薄壁型钢结构技术规范50018-2002项目人员及设备、机械配备一、项目人员及设备,机械配备原则针对本项目的特点及本项目对于本公司今后发展重要性,公司将拿出全部努力来保质、保量、保工期、保安全来完成工程的制作、安装任务，为此，公司将组建本工程项目领导小组来综合管理本工程的业务、技术、制作加工、运输、安装、质量保证等工作，以充分保证本工程所需的一切资源，包括设计、技术翻样、工艺、原材料供应、制作加工设备、劳动力组织安排、质量控制、运输、安装及与业主、设计单位、监理单位及兄弟施工单位等的配合，具体由本公司派一位副总经理专门担任本工程项目总指挥，具体计划和落实各项具体工作，各职能部门均必须满足本工程所需的资源及严格完成本工程的所有任务，并派遣一名经验丰富的项目经理及技术纯熟的技术队伍负责现场安装施工，以确保工程制作加工和安装任务的顺利完成，确保业主满意。二、工程总体组织结构及职责业务部f业务联系及处理业务问题财务部一财务结算供应部一保证材料供应和运输生产部f生产计划及生产进度控制，保证生产制作进度和产品保管质管部质量控制，确保产品质量总经理一总负责f技术部一设计、翻样、工艺及技术问题的处理，确保技术文件准确、合理。板材公司f屋面、墙面板生产钢构公司一钢结构生产网架公司一网架生产计划部一进行总体计划、调度安装公司一现场安装现场项目经理f现场施工，安装总负责三、项目内外联络机构表单位名称联系人电话功能广东省开平市现代建筑设计院设计单位总包单位浙江*网架集团有限公司投标单位浙j,网架集团有限公司总经理企业主管集团副总、钢结构公司经理全面负贡业务开发部业务联系综合计划部总体计划生产动力部生产总负贡、网架生产技术开发部技术负责浙江*网架集团设计院二次设计负责供应运输部供应负责板材公司经理板材生产钢结构车间钢结构生产安装公司安装计划及安装资源质管科质量负责生产科生产调度业务联系人业务联系四、现场主要人员岗位职责：一旦我公司中标，我公司将建立强有力的项目管理班子，选择合适的施工管理和技术管理人员组建项目部。在人员组成上，不仅要考虑能覆盖项目的各项管理业务，同时必须兼顾项目部技术力量的专业覆盖率.，保证项目管理工作的科学性、有效性、合理性，主要人员配置如下：序号工程职务责任担当人数O1.项目经理对工程施工全面管理和负责102项目副经理协助项目经理对施工全面负责103队长工程现场施工与安装的指挥与协调304技术工程师工程施工安装技术指导105质量工程师工程侦量监督与检查I06质安员现场安全负责I07施工员现场安装施工测量负贡208材料员进场原材料的准备和管理I09后勤综合管理员生活保障及治安的管理1五、现场劳动力计划名称人数钢结构吊装及组装组24人网架安装组12人屋面安装组18人涂装组8人墙面及围护结构安装组12人电焊工3人机电工1人合计78人（说明：以上每组人数为计划安排数，每组人员可由项目经理、队长（组长根据需要灵活安排，又以上人数为总体合计数，由于各安装时段工序的不同，人数为有适当的增减，实际及现场人数为少于78人）五、钢结构主要制造设备清单表一序号设备名称型号数星制造厂家用途一下料设备1切割机管子仿形剖口机等离子切割机Z1.NSR3(X)5(CNC)CNG-4000(数控)CG1-4(X)CG1-30H1D600EHSK1.G-40901I1312德国新莎设备制造公司无锡华联焊割设备厂无锡华联焊割设备厂杭州焊割机械厂口本丸秀机腓株式会社常州东方焊剂设备厂钢板任意形状切割钢板任意形状切割钢板切割钢板切割钢管相贯面切割钢板切割2剪板机PC1.Iy-125/3500Q1.1-8X200QCIIY-12/3200QNY-12X80000I11I江都机床总厂江宁冲剪机床厂如皋翦床厂黄石锻压机床有限公司钢板剪切钢板剪切钢板剪切8米长钢板剪切3带锯床ST-60903日本大东精机株会社型材定长切断二组立设备12组立机钢板对接站台HB-6080-200HG-1500HG-180011I4套日本精密机器株式会社无锡华联焊割设备厂无锡华联焊割设备厂美国FMI公司H型钢拼装组立H型钢拼装组立H型钢拼装组立钢板对接焊接三焊接及矫正设备123456789IOI1.12II型钢自动生产线门焊机埋弧焊机悬臂埋弧焊机小车式埋弧焊机自动化焊接系统CO2气保护焊机交流焊机电渣焊机矫正机钢板校平机碳弧气割MZG-2×I(X)OMZ-100OMZG-IX1000DC-100OCV400-1BX3-2()OBX3-3OOBX3-5OOSESNET-W2THR6080FSS6301条3套222130IO20206套2I3美国FMI公司无锡华联焊割设备厂上海电焊机厂无锡华联焊割设备厂无锡华联焊割设备厂美国FM1.公司美国林肯焊接设备制造公司浙江电焊机厂浙江电焊机厂浙江电焊机厂美国林肯焊接设备制造公司口本精密机器株式会社日本精密机器株式会社唐山松下焊接设备厂U型钢生产II型钢焊接一般构件焊拉特高H型钢焊接箱形梁等焊接构件焊缝焊构件手工焊手工焊箱形梁隐蔽焊焊接H型钢矫正钢板矫正续表一序号设备名称型号数量制造厂家用途四表面处理及涂装设备i23钢结构抛丸清理机钢结构自动喷涂线电动高压无气喷涂机ES-1848-82I条6美国潘邦机器制造公司南京振晨涂装有限公司美国固瑞克涂装设备公司各种构件抛丸除锈构件自动涂装生产级各种构件涂装喷漆五檄条加工设备I2Z型、C型棵条成型机组折弯机C80-240WB67y-125/3500WB67y-1.25320()WMZ400/80002I1I台湾江都机床部总厂江都机床总厂湖北黄石锻压设备植条成型机钢板弯折钢板弯折钢板弯折六机加工设备I234
