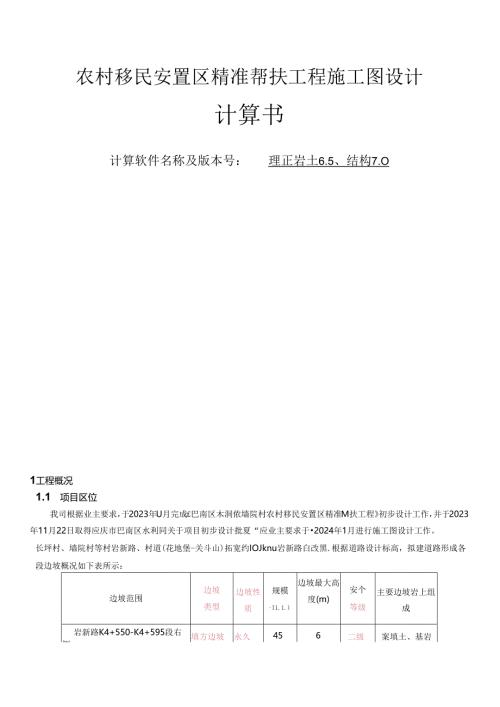

农村移民安置区精准帮扶工程施工图设计计算书计算软件名称及版本号：理正岩土6.5、结构7.O1工程概况1.1 项目区位我司根据业主要求，于2023年U月完成£巴南区木洞侬墙院村农村移民安置区精准M扶工程初步设计工作，并于2023年11月22日取得应庆市巴南区水利同关于项目初步设计批夏“应业主要求于2024年1月进行施工图设计工作。长坪村、墙院村等村岩新路、村道(花地堡-关斗山)拓宽约IOJknu岩新路白改黑.根据道路设计标高，拟建道路形成各段边坡概况如下表所示：边坡范围边坡类型边坡性质规模,I1.1.)边坡最大高度(m)安个等级主要边坡岩上组成岩新路K4+550-K4+595段右侧填方边坡永久456二级案填土、基岩岩新路K4-785-K4-800段右俯馍方边坡永久154二级素填土、基岩岩新路K5M45K5M75段右侧填方边坡永久304二级素填土、基岩村道K3+020-K3+035段左他填方皿永久154二级素填土、基岩HifiM+120-K44235gM垠方边坡永久1153.5二级素填土、基岩2设计依据及采用标准规范1.1.1 设计依据设计委托书设计合同巴南区木洞镇堵院村农村移民安置区精准帮扶工程岩土工程勘察报告(中冶建工集团有限公，2023年8月)：建办质(2018)31号q住房城乡建设部办公厅美子实施危险性较大的分部分项工程安全管理规定有关问题的通知中华人民共和国住房和城乡建设部令第37号危险性较大的分部分项工程安全管理规定1.1.2 主要规范、标准、软件£建筑边坡工程技术规范(GB50330-2013)C混凝土结构设计规范GB50010-2010)(2015年版)£建筑桩基技术规范(JGJ94-2008)工程结构通用规范(GB55001-2021)£建筑与市政地基堪础通用规范(GB55003-2021)夕建筑与市政工程抗震通用规范(GB55002-2021)片建筑结构可靠性设计统一标准(GB50068-2018)4混凝土结构通用规范GB55008-2021)6地质灾杏防治工程设计标准(DBJ50/T-029-2019)£钢筋焊接及验收规程(JGJ18-2012)£建筑边坡工程施工质量验收标准(DBJ50/T-1002022)岩十.锚杆与喷射混凝土支护工程技术规范(GB50086-2015)3建设条件(本章节摘录至巴南区木洞镇墙院村农村移民安置区精准帮扶工程地勘报告(重庆交通大学工程设计研究院有限公司，2023.09).1.1 场地现状勘察区位于亚庆市巴南区木洞镇墙院村，勘探点多位于公路边，交通较便利，场地内水电设施齐备，具良好的施工条件.岩新路、村道（花地堡关斗山）现状为水泥路面，现状道路宽度为4米-5米，同部已经破损.现状运行公交线路有928路.周边同等级道路均已提档升级为沥青路面.道路两侧有新近敷设自来水管及其附网检查井，管径为DN300三的不锈钢水管。道路两侧有零星太阳能路灯。道路两侧有现状波形护栏。1.2 气象水文3 .2.1气象条件该区域属亚热带气候，具有春旱更长，秋雨连绵，冬暖雾多的特点，多年平均气温17.8-18.6,C,日极端最高气温43C（1951年8月15日），日极端最低气温-3.IC（1975年12月5日），年平均雾日为67.8大，年相对湿度在798隔,绝对湿度17.118.2喳巴,常年平均风速1.3ms,最大风速2711s左右，主风向为西北风。区年平均降水时I1.OOmm,最大年降水量MooE,最小年降水量为780e,降水量集中在59月，占全年降水量的65%左右，并常有雷暴雨发生，最大降水强度178.3mm/日（1964年8月28日），年蒸发强度1054.91148.6mm,夏季68月的蒸发强度占全年蒸发强度的43.946.4%.4 .2.2水文条件项目区水文地质条件简单。拟建道路沿线地表水体主要表现为鱼塘，鱼塘均有水，水深0.5-2.0m,鱼埔底部均存在淤泥：沿线稻田分布也较广，其水量主要受大气降水影晌。1.3 工程地质情况（引自本项目岩土工程勘察报告（详勘）3. 3.1地形地貌勘察区属侵蚀浅丘沟谷地貌类型，拟建公路沿地形修建，平缓地带坡角110°,斜坡带坡角1030°,总体地势呈北东高南西低。4. 3.2地质构造根据区域地质资料及本次野外调查查明，勘察区构造部位处于洛碉向斜东翼。勘察地质构造简单，未发现大的断层及次级褶曲，岩层产状285°/5°,岩层结构结合程度差，为硬性结构面。据露头调查，主要发育两组裂隙：产状280°/75°,裂隙间距0.51.2m,平均间距0.85m,局部张开度12mm,裂面平直，偶见泥质充填，延伸长度为8Iom.属硬性结构面，结合程度差：产状1050/80°,裂隙间距I2.5m,平均间距1.7m,张开度13mm,裂面平直，偶见泥质充填，延伸长度为5IOfn,属硬性结构面，结合程度差，勘察区节理裂隙较发育。以上二组裂隙和层面均属硬性结构面，结合程度差.5. 3.3地层岩性据地面调查及钻探揭示，场区地层主要有第四系全新统人工填土层（QJ）、残坡积层（Q,f、卜伏侏罗系中统沙溪庙组（J2Sn）和侏罗系上统蓬莱镇组（J1p）的砂岩及泥岩组成，按地层时代由新至老分述如下：分述如下：(1)土层>Q4)人工填土层(QJ)素填土：杂色，梢湿，松散。主要由砂泥岩碎块石、粉质粉土、及建筑垃圾组成，碎块丁含量约20%,碎块寸粒块径1T5Cm,为人工无序抛填，主要分布在村道、居民区附近，回填时间大于10年。残坡积层(QjM)淤泥：黑褐色，切面稍显光泽反应，干强度较低，韧性低，无摇震反应，呈流塑-软塑状，含少量碎石。该层主要分布鱼塘底部和稻田表层。粉质粘土：黄褐色，切面梢显光泽反应，干强度中等，I刃性中等，无描靛反应，流鳖状-可塑状，含少量碎石，场地大多数区域均有分布(2)岩层(J2s)砂岩(Ss)：灰黄色，细粒结构，中厚层状构造，钙质胶结，主要由长石、石英等矿物组成,强风化必裂隙发育，岩芯破碎，型碎块状，手捏易碎：中风化U岩芯型柱状，锤击声较清脆。该层广泛分布于场地内，为本次勘察范用内主要岩层。泥岩(Ms)：紫红色,泥质结构，中厚层状构造，泥质胶结，主要由粘土矿物组成。强风化层裂隙发育，岩芯破碎，呈碎块状，手捏易碎：中风化层岩心呈柱状，锤击声哑。为本次勘察范围内次要岩层。根据岩上工程勘察规范(GB50021-200D结合钻取岩芯风化程度，在钻孔深度位围内可划分强、中等风化带：D强风化带：岩体结构破坏严重，风化裂隙发育，岩体破碎，岩芯多呈碎块状、短柱状：胶结结构大部分已破坏，强度低，岩块锤击、手捏易碎：2)中等风化带：岩石结构致密，岩体较完整，钻取岩芯多呈柱状、短柱状，中等风化岩层层理结构清晰。场地堰岩面起伏较大，与地形地貌密切相关，浅丘、地形坡度较大区域土层厚度相对较小，基岩面埋深浅，起伏大致丁地形、地形坡角基本一致3.3.4水文地质条件建场区内未见地不水，地下水主要为上置土层孔隙潜水及基岩裂隙水两类。I、孔隙潜水：拟建场地土层主要为人工填土、段坡积粉质粘土组成。人工填土结构松散，其透水性较好，分布于公路及居民区附近的人工填土呈松散-稍密状，由于表层为混凝土地面所覆盖，不利于大气降水入港补给地下水,其富水性差，粉质粘上由于结构致密,为相对隔水性,且多分布丁斜坡地带,大气降水多形成坡面流顺坡流入低洼处，富水性差。2、基岩溶隙、裂隙水：场地基岩主要为泥岩及砂岩，泥岩属相对隔水岩性，地下水储存条件较差，雨季仅其强风化带网状裂隙中含有定量地下水，但该层总体厚度小，含水有限，妙岩透水性相对较强，多以坡面顺流至低洼处，京水性差。3、勘察中，为确保钻孔中地下水位观测的准确性，各钻孔终孔后，提干孔内残印的钻探用水，间隔24小时以后再进行r钻孔静止水位的观测记录，除靠近鱼塘、鱼塘和部分稻田里的钻孔有地下水，其余所有钻孔均为干孔。根据分析，在雨季大气降水存在少量上层滞水，雨季施工应配备必要的抽水设备。3. 3.5水土腐蚀性根据周边地质环境调杳,场区附近岩、上层无工业污染，按照6岩土工程勘察规范(GB50021-2001,2009版)附录G判定，场地环境类型为川类；按岩土工程勘察规范(GB50021-2001,2009版)第12.1条和当地建筑经验判定,地下水和地基土对混凝土结构、钢筋混凝土结构中钢防具仃微腐蚀性，地基土对钢结构有微腐蚀性。建议施工时采集土样进行腐蚀性试验，校核腐蚀性结论。4. 3.6不良地质现象本次地表调杳和钻探控制深度内，除岩体风化裂隙及构造裂隙发自外，场地内未见断层、滑坡、泥石流、地下洞穴等不良地质现象：也未见河道、沟浜、藏穴、防空洞等对工程不利的埋藏物.5. 3.7场地稳定性及建筑适宜性评价经本次地表调查和钻探揭示，场地未见断裂构造、滑坡、泥石流、岩溶塌陷等不良地质现象，场地现状稳定，适宜拟建公路建设。3.4道路沿线工程地质评价3.4.1 路线地基稳定性评价拟建场地位于剥蚀丘陵斜坡，以丘陵斜坡地貌为主，总体呈北东高南西低的地势，地形坡角一般515°,地层连续稳定，岩层呈单斜产出，岩质地基稳定：部分地段较盖土层，填土经压实处理，淤泥侦粉质粘土及表层粉质粘土经换填后，地基秘定。3.4.2 持力层及基础型式选择拟建道路沿线粉质粘土及基岩均可作为基础持力层，选用人工填土作为持力层时，需要先进行夯实处理。淤泥不能直接作为地基基础持力层，建议消除.3.4.3 3相邻建(构)筑物影响评价拟建工程场均已拆迁，周边无重要建筑物，对周边影响小。4技术标准岩土工程安全等级为一级，结构里要性系数为1.1，边坡稳定安全系数为1.35。边坡支挡结构设计工作年限为50年，抗真设防烈度为V1.度，抗酸设防类别为标准设防类。5设计参数岩土设计弁数表设计参数素填土拈土淤泥强风化泥岩中等风化泥岩强风化砂岩中等风化砂岩天然Hi度Y(KN/m3)20.0*19.818.0*25.0*24.0*饱和Ifi度Y(KN/m3)20.5*20.119.0*25.5*25.0*火盛如田强度标准假01啕5.3929.08饱和抗IK爰度标ittfi(w)3.3121.55地基承破力特征值(K|»)版魁11080”300*1956100*7822基底摩擦系数U0.250.35米0.40米0.35#0.50*天然内摩擦角e(">28*11.030*34*饱和内摩擦角(°>22*8.()>天然内景力C(kPa)5*20.8240*100O*饱和内内力C<kPa)2米15.*行触系励比附系覆心加6*15*水平平力为数(MN/m3)30*300460*300放坡坡率1:1.501:1.501：11：0.501：11：0.50取值说明，1、岩质地基横
