湖北任河电力器材有限公司电力金具及电力安全工器具生产项目--消防设计说明0328.docx

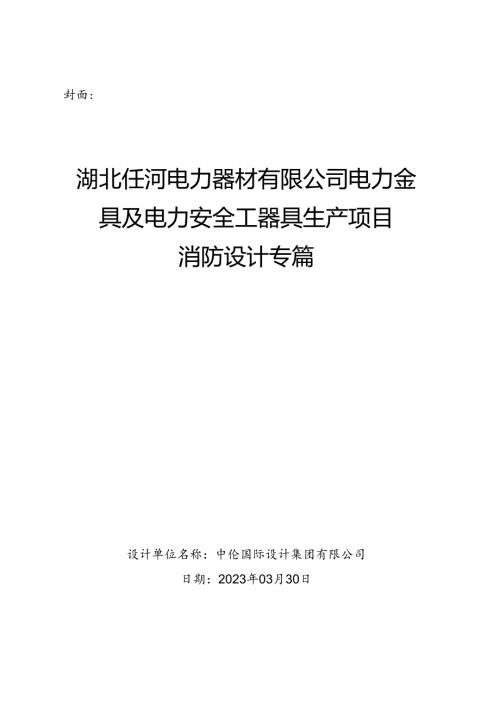

封面:湖北任河电力器材有限公司电力金具及电力安全工器具生产项目消防设计专篇设计单位名称：中伦国际设计集团有限公司日期：2023年03月30日扉贞:工程名称：湖北任河电力器材有限公司电力金具及电力安全工器具生产项目日期：2023.03.30编制单位名称中伦国际设计集团有限公司（盖章）设计单位资质证书编号A1.14000370工程名称湖北任河电力器材有限公司电力金具及电力安全工器具生产项目工程地址湖北襄阳岗位姓名身份证号码负责专业签名或授权印章B期法定代表人技术总负责人项目总负责人设计人（水）设计人（电）设计人（风）（根据实际或分专业填写）设计文件目录:按实际情况编制设计文件目录，包括但不限于以下内容:一、封面二、扉页三、设计说明书四、设计图纸设计说明书：工程名称：湖北任河电力器材有限公司电力金具及电力安全工器具生产项目日期：2023.03.30建设单位湖北任河电力器材有限公司资质证书编号A14200465-6/6工程名称湖北任河电力器材有限公司电力金具及电力安全工器具生产项目工程地质工程投资额(万元)使用性质办公、生产总用地面积33730.73总建筑面积9478.02建筑面积9478.02建筑高度办公楼：17.30米厂房二：8.50米厂房三：8.50米设备用房：3.6米使用性质办公、生产单体数量4占地面积16442.22消防车登高面无防火间距满足消防控制室详见单体消防水泵房有建筑类别单、多层建筑配电房详见单体外墙保温自保温消防车道设置有单体建筑名称结构类型耐火等级层数建筑高度(m)占地面积(m2)建筑面积(m2)使用性质地上地下地上地下办公楼框架二级5017.30448.842293.00/公建厂房二钢结构二级108.502845.242845.24/工业建筑厂房三钢结构二级108.504104.944104.94/工业建筑设备用房框架二级113.6083.6483.64151.20公建消防设施及其他J室内消火栓系统J室外消火栓系统J火灾自动报警系统自动喷水灭火系统口气体灭火系统口泡沫灭火系统其他灭火系统J疏散指示标志J消防应急照明J防烟排烟系统口消防电梯J灭火器口其他：设计依据建设工程规划许可文件临时性建筑批准文件设计文件执行的主要法律法规建筑设计防火规范GB50016-2014（2018年版）民用建筑设计统一标准GB50352-2019建筑节能与可再生能源利用通用规范GB55015-2021建筑工程建筑面积计算规范GB/T50353-2013建筑防排烟系统技术标准GB51215-2017建设单位需求满足个单体功能要求消防技术标准强制性条文执行情况说明设计均满足消防技术标准强制性条文带有“严禁,、“必须、“应、“不应不得''要求的非强制性条文的情况说明设计均满足消防技术标准非强制性条文其他情况说明设计均满足要求子项类别情况简述图纸编号总平面图工程批准的规划许可技术条件已满足规划许可场地所在地的名称及城市中的位置湖北襄阳场地内原有建筑物保留、拆除的情况有原有建筑建筑物满足防火间距情况多层建筑之间满足6m防火间距要求功能分区项目为办公楼、厂房，设备房竖向布置方式平地JS-O1.人流和车流的组织、出入、停车场（库）的布置及停车数量场地共2个车行出入口，1个主要人员出入口，无地下车库，地面停车数量30辆消防车道及高层建筑消防车登高操作场地、对应安全出口及救援窗的布置本项目消防车道为园区环形道路。道路主要的设计技术条件设置有，详见总平面施工图。平面布置安全出口、疏散走道、疏散楼梯的宽度计算办公楼为二类多层建筑，耐火等级为二级。每层为一个防火分区，每层安全出口的数量不少于两个，建筑内任一点至最近安全出口的直线距离不大于15mo建筑内疏散楼梯、走道、门的各自总净宽度，根据疏散人数按每100人的最小疏散净宽度计算，均满足建筑设计防火规范GB50016-2014（2018年版）表3.7.5的规定要求。建筑和结构项目设计规模等级中型建筑面积9478.02平方米建筑层数和建筑高度办公楼：5层、17.3米/厂房二：1层、8.5米/厂房三：1层、8.5米/设备用房1/-1/3.6米主要结构类型框架结构/钢结构建筑结构安全等级详见各子项耐火等级耐火等级为二级安全疏散设施疏散楼梯灭火救援条件每层设有2个消防救援窗口，消防救援窗口采用易碎玻璃，并在外墙外窗上设有明显的标志消防救援窗口离楼地面为1.2m,洞口尺寸大于1.m*1.m,满足满足建筑设计防火规范GB50016-2014（2018年版）7.2.4条、7.2.5条的要求。门窗防火性能疏散楼梯间们采用乙级防火门，外窗的耐火完整性不宜低于1.OOho用料说明均需满足建筑设计防火规范（2018年版）GB50016-2014第5.1.2条不同耐火等级建筑相应构件的燃烧性能和耐火极限的要求。室内外装修，幕墙工程及特殊屋面工程的防火技术要求均需满足建筑内部装修设计防火规范GB50222-2017的要求以及建筑设计防火规范（2018年版）GB50016-2014的要求。建筑设计防火设计说明详各子项说明消防设计电气设计依据1.建筑设计防火规范GB50016-2014（2018年版）1.建筑设计防火规范GB50016-2014（2018年版）建筑电气消防电源一路市电+柴油发电机组，在末端采用双电源切换供电。消防用电设备应采用专用的供电回路，其配电设备应设有明显标志。其配电线路和控制回路宜按防火分区划分。详各单体设计说明及系统图配电线路用于消防设施的供电干线采用WDZN-BYJ-O.45/0.75KV铜芯交联聚乙烯绝缘低烟无卤阻燃C级耐火电线，电井内采用矿物绝缘电缆。矿物绝缘电缆满足消防设备95（C,3小时连续供电时间，消防线缆保护导管暗敷时，应敷设在不燃性结构内且保护层厚度不小于30mm,明敷时应穿金属导管或采用封闭式金属槽盒保护并采取防火保护措施。详各单体设计说明及系统图电器装置应急照明灯，消防水泵及水泵房用电等详办公楼应急照明平面图及水泵房电气图纸消防应急照明和疏散指示系统本工程采用集中电源集中控制型消防应急照明和疏散指示系统，本项目采用A类灯具。a.照明灯的设置应保证为人员在疏散路径及相关区域的疏散提供最基本的照度；b.标志灯的设置应保证人员能够清晰地辨识疏散路径、疏散方向、安全出口的位置、所处的楼层位置。疏散照明的地面最低水平照度应符合下列规定：对于人员密集场所的楼梯间，不应低于1001x;对于人员密集场所疏散走道、疏散通道，不应低于1.01o详办公楼应急照明平面图火灾自动报警系统无无电气火灾监控系统无无消防设备电源监控系统无无防火门监控系统无无消防应急广播无无电气防火措施照明灯具及电气设备、线路的高温部位，当靠近非A级装修材料或构件时，应采取隔热、散热等防火保护措施，与窗帘、帷幕、幕布、软包等装修材料的距离不应小于500mm；灯饰应采用不低于B1.级的材料。建筑内部的配电箱、控制面板、接线盒、开关、插座等不应直接安装在低于B1.级的装修材料上；用于顶棚和墙面装修的木质类板材，当内部含有电器、电线等物体时，应采用不低于B1.级的材料。详各单体设计说明及系统图消防给水和灭火设施消防水源地块外引入两路市政水源消防水泵房设于室外，泵房内设置2台消火栓给水加压泵。室外消防给水和室外消火栓系统市本工程室外消防用水由市政管网提供，两条市政道路引入两路市政管网，地块内连成环状管网。市政给水管网压力为0.25MPa(引入管水表井后压力)。(1)本工程室外消火栓用水量为251./S,火灾延续时间为2小时。(2)室外消火栓由DN150市政供水环网供水，沿消防车道不大于120米间距布置。室内消火栓系统室内消火栓系统消防用水量为：151.s,消防水枪充实水柱长度高层为13m,火灾延续时间为2小时，一次火灾室内用水量为108(1)本工程办公楼室内均设消火栓，室内消火栓按同层相邻两个消火栓的充实水柱能同时到达被保护范围内任何部位的原则布置消火栓，室内消火栓给水管网为环状。消防箱配备口径为DN65的消火栓一个、DN19水枪一支、25米长DN65麻质衬胶消防龙带一卷，。25自救卷盘一条、消防报警按钮(应有保护设施)及指示灯各一个。(2)室内消火栓给水系统为临时高压系统。办公楼屋面设置有效容积Rm，消防水箱。消防水箱最低有效水位18.05m,最高有效水位19.90m。室外设置有效效容积10811?消防水池，消防泵房内设置消火栓泵及喷淋泵组。消火栓口压力超0.5MPa时，设置减压稳压消火栓，栓口压力为0.35MPa0(3)每层平面上布置消火栓，任何部位有两股水柱同时到达，消防管道均接自原设计中环状消防管网。灭火器及其他灭火设施弱电机房、配电间，柴油发电机房按中危险级E类火灾，选用MFABC4(2A)磷酸镀盐干粉灭火器；其余部位按中危险级A类火灾设计，选用MF/ABC3(2A)磷酸链盐手提式灭火器，最大保护距离为20mo设计图纸:10
