灯泡贯流式水轮机尾水管安装单元工程质量评定表.docx

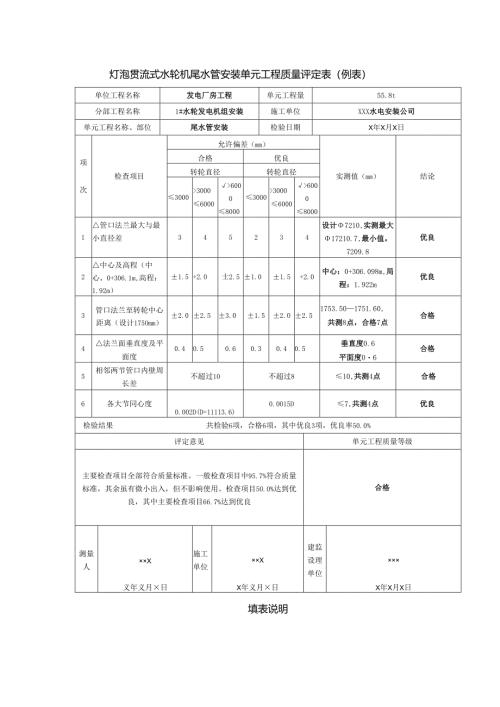

灯泡贯流式水轮机尾水管安装单元工程质量评定表（例表）单位工程名称发电厂房工程单元工程量55.8t分部工程名称1#水轮发电机组安装施工单位XXX水电安装公司单元工程名称、部位尾水管安装检验日期X年X月X日项次检查项目允许偏差（mm）实测值（mm）结论合格优良转轮直径转轮直径3000>30006000>600080003000>30006000>600080001管口法兰最大与最小直径差345234设计7210,实测最大17210.7,最小值。7209.8优良2中心及高程（中心，0+306.1m,高程：1.92m）±1.5+2.0士2.5±1.0±1.5+2.0中心：0+306.098m,局程：1.922m优良3管口法兰至转轮中心距离（设计175Omm）±2.0±2.5±3.0±1.5±2.0±2.51753.501751.60,共测8点，合格7点合格4法兰面垂直度及平面度0.40.50.60.30.40.5垂直度0.6平面度06合格5相邻两节管口内壁周长差不超过10不超过810,共测4点合格6各大节同心度0.002D(D=11113.6)0.0015D7,共测4点优良检验结果共检验6项，合格6项，其中优良3项，优良率50.0%评定意见单元工程质量等级主要检查项目全部符合质量标准。一般检查项目中95.7%符合质量标准，其余虽有微小出入，但不影响使用。检查项目50.0%达到优良，其中主要检查项目66.7%达到优良合格测量人××X义年义月×日施工单位××XX年义月×日建监设理单位×××X年X月X日填表说明填表时必须遵守“填表基本规定”，并符合本部分说明及以下要求。1.单元工程划分：以一台机组的尾水管安装为一个单元工程。2.单元工程量：填写本单元工程尾水管安装量(t)。3.各项目的检验方法如下。项次检查项目检验方法说明1管口法兰最大与最小直径差挂钢琴线用钢卷尺检查有基础环的结构，指基础环上法兰2中心及高程挂钢琴线用钢卷尺检查测管口水平标记的高程和垂直标记的左右偏差3管口法兰至转轮中心距离用钢卷尺检查若先装座环应以座环法兰面位置为基准；测上下左右4点4法兰面垂直度及平面度用经伟仪和钢板尺检查5相邻两节管口内壁周长差用钢卷尺检查6各大节同心度挂钢琴线用钢卷尺检查D管内径设计值，mm4 .允许偏差：按转轮直径划分，填表时，在相应转轮直径处用“标明。5 .设计值按设计图填写，并将设计值用“(”'标明。实测值填写实际测量值。6 .合格项目数，指达到合格及以上质量标准的项目数。7 .单元工程质量标准。合格：主要检查项目全部符合规定，一般检查项目实测点有90%及其以上符合规定，其余虽有微小出入，但不影响使用。优良：检查项目全部符合合格标准，并有50%及其以上的检查项目达到优良标准(其中主要检查项目，必须达到优良标准)。
