炉气净化分厂纯化中控岗位考试卷A.docx

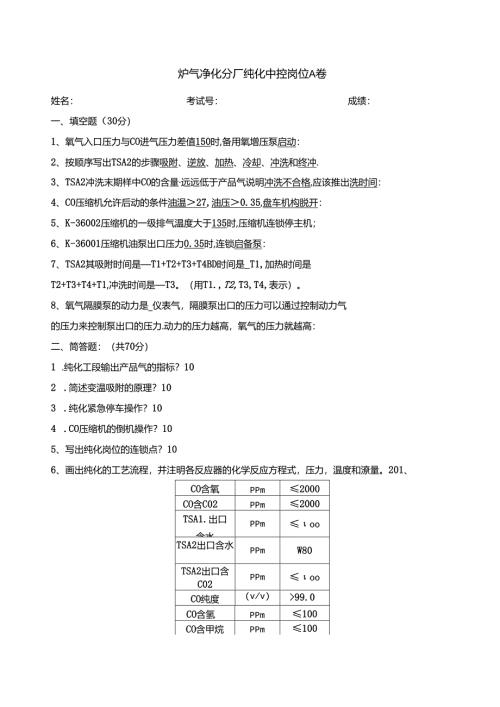

炉气净化分厂纯化中控岗位A卷姓名：考试号：成绩：一、填空题（30分）1、氧气入口压力与CO进气压力差值150时,备用氧增压泵启动：2、按顺序写出TSA2的步骤吸附、逆放、加热、冷却、冲洗和终冲.3、TSA2冲洗末期样中CO的含量远远低于产品气说明冲洗不合格,应该推出洗时间：4、CO压缩机允许后动的条件油温27,油压0.35,盘车机构脱开：5、K-36002压缩机的一级排气温度大于135时,压缩机连锁停主机；6、K-36001压缩机油泵出口压力0.35时,连锁启备泵：7、TSA2其吸附时间是T1+T2+T3+T4BD时间是_T1,加热时间是T2+T3+T4+T1,冲洗时间是T3。（用T1.,T2,T3,T4,表示）。8、氧气隔膜泵的动力是_仪表气，隔膜泵出口的压力可以通过控制动力气的压力来控制泵出口的压力.动力的压力越高，氧气的压力就越高：二、筒答题：（共70分）1 .纯化工段输出产品气的指标？102 .简述变温吸附的原理？103 .纯化紧急停车操作？104 .CO压缩机的倒机操作？105、写出纯化岗位的连锁点？106、画出纯化的工艺流程，并注明各反应器的化学反应方程式，压力，温度和潦量。201、CO含氧PPm2000CO含C02PPm2000TSA1.出口含水PPmooTSA2出口含水PPmW80TSA2出口含C02PPmooCO纯度(vv)>99.0CO含氢PPm100CO含甲烷PPm100CO含翅PPmW30CO含水PPm100CO含硫PPm0.1CO含ASPPm0.1CO含PPPm0.1CO含氟PPm0.1CO含不饱和烧PPm0.12、从除氢工段除氢之后的气体，送入TSA1.工序进行脱水处理，在气体进入TSAI吸附塔后，气体中的H20被吸附在吸附剂上，从而达到脱除水目的，接下来吸附塔通过升温步骤在高温下将水脱除，使得吸附剂再生，并经过冷却过程使吸附塔道新具备水吸附性能；如此周而亚始，从而保证进出口气的连续性与吸附剂循环再生。原料气中水被脱除后进入脱氧工序。3、首先脱勾入口停止加入氧气，开氧气放空阀放空。通知DOo合成紧急停车。通知CO压缩机停止送气，防止压缩机憋压依据产量打开放空。关闭TSA2出口调节阀，根据情况对纯化进行保压，关小或关掉四台加热器的加热蒸汽。防止温度过高。5、I,压差150KPa,后备泵2,K33001跳停，氧气切除系统，高点放空
