瓷片、色码电容进货检验标准.docx

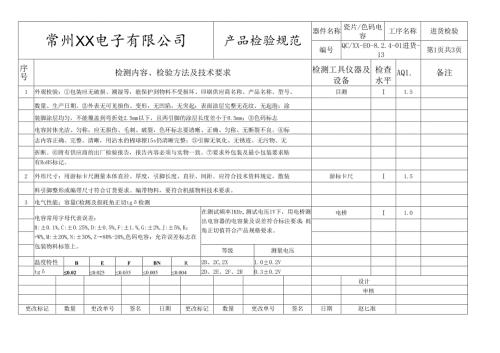

常州XX电子有限公司产品检验规范器件名称瓷片/色码电容工序名称进货检验编号QC/XX-E0-8.2.4-01进货-13第1页共3页序号检测内容、检验方法及技术要求检测工具仪器及设备检查水平AQ1.备注1外观检验：包装应无破损、潮湿等，能保护到物料不受损坏、印刷供应商名称、产品名称、型号、目测I1.5数量、生产日期。外表无可见损伤、变形，无凹陷，无突起；表面涂层完整无花纹、无起泡；涂装脚涂层均匀，不能覆盖到弯折处2.5mm以下，且两引脚的涂层长度差小于0.5mm；色码标志电容封体光洁、匀称，应无损伤、毛刺、破裂，色环标志要清晰、正确、匀称、无断裂不良。标志内容正确、完整、清晰，用沾水的棉球擦15s仍清晰完整；引脚无氧化、无锈迹、无污物、无折断。附有供应商的出厂检验报告，报告内容必须与实物一致。要求外包装及最小包装要求贴有RoHS标记。2外形尺寸：用游标卡尺测量本体直径、厚度，引脚长度、直径、间距。应符合技术资料规定，散装游标卡尺I1.5料引脚整形或编带尺寸符合订货要求。编带物料，要符合机插物料技术要求。3电气性能：容量C检测及损耗角正切tg检测电容常用字母代表误差：B:±0.1%,C:±0.25%,D:±0.5%,F:±1.%,G:±2%,J:±5%,K：+W%,M:±20%,N:±30%,Z80%-20%o色码电容：允许误差标志在包装物料标签上。在测试频率IKHz,测试电压IV下，用电桥测出电容器的电容量及误差符合标注要求；耗角正切值符合产品规格要求。电桥I1.0等级测量电压温度特性BEFBNR2B、2C,2X1.0±0.2Vtg0.020.0250.0350.0050.0042D、2E、2F、2R0.3±0.2V设计审核更改标记数量更改单号签名日期更改标记数量更改单号签名日期赵匕准常州XX电子有限公司产品检验规范器件名称瓷片/色码电容工序名称进货检验编号QC/XX-E0-8.2.4-01进货-13第2页共3页序号检测内容、检验方法及技术要求检测工具仪器及设备检查水平AQ1.备注4可焊性：将器件脚引脚浸过助焊剂后，将引脚浸入250°C±5°C的无铅锡炉中，23秒,锡面距基体小锡炉/放大镜I0.652mm,沾锡面大于90九注：物料在入库时此项目必检（本项适用带引线式检测，非引线式免检）。5耐焊性：将器件引脚浸入260C±5C的无铅锡炉中（锡面距基体1.2mm）,10±1.s,电容基体上应无变波峰焊I0.65化，引脚与本体处无滓锡现象，且取出后其电性能不变。6机械强度：管脚强度一抗拉力：任取一根引脚，使样品处于正常安装位置，沿引脚轴线方向施加5N的拉拉力计I0.65力时间为1O±1S,引脚应无断裂（除弯月形断裂）、松动，引脚和本体应无移位。引脚强度一弯曲：将元器件引脚按相反方向连续弯曲两次（共四次）后。引脚无断裂、引脚和本尖嘴钳I0.65体无松动或脱落。7环境试验：稳态湿热：将电容器放在温度55±2°C,相对湿度90%95%的环境中放置48h,取出充分除去表高低温湿热试验箱I0.65面水滴并在常态（温度25±3°C湿度4080%）下恢复2h。外观无可见损伤,标志清晰，电容量、损耗角正切值符合产品规范要求。设计审核更改标记数量更改单号签名日期更改标记数量更改单号签名日期批准常州XX电子有限公司产品检验规范器件名称瓷片/色码电容工序名称进货检验编号QC/XX-E0-8.2.4-01进货-13第3页共3页序号检测内容、检验方法及技术要求检测工具仪器及设备检查水平AQ1.备注低温贮存：将电容在一40±2°C的环境中放置8h,取出在常态（温度25±3°C湿度4080%）高低温湿热试验箱I0.65下恢复1.h。外观应无可见损伤,标志清晰，电容量、损耗角正切值符合产品规范要求。高温贮存：将电容在85±2°C的环境中放置8h,取出在常态（温度25±3°C湿度4080%）高低温湿热试验箱I0.65下恢复1.h。外观应无可见损伤,标志清晰，电容量、损耗角正切值符合产品规范要求。8有害物质：符合有害物质管理标准；并且提交有效产品SGS或RoHS报告存档备案（在有效期范围内）。RoHS测试仪每批每种型号一次9检验要求及注意事项：项目为型式试验项目“（新品试样或小批试用做，老产品每半年做一次），正常进货检验免检；设计审核更改标记数量更改单号签名日期更改标记数量更改单号签名日期赵匕准
