电动机运行保护解释.docx

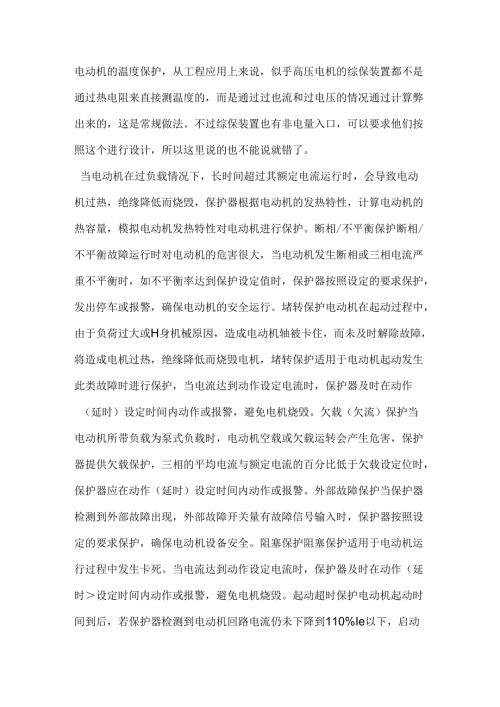

电动机的温度保护，从工程应用上来说，似乎高压电机的综保装置都不是通过热电阻来直接测温度的，而是通过过也流和过电压的情况通过计算弊出来的，这是常规做法。不过综保装置也有非电量入口，可以要求他们按照这个进行设计，所以这里说的也不能说就错了。当电动机在过负载情况下，长时间超过其额定电流运行时，会导致电动机过热，绝缘降低而烧毁，保护器根据电动机的发热特性，计算电动机的热容量，模拟电动机发热特性对电动机进行保护。断相/不平衡保护断相/不平衡故障运行时对电动机的危害很大，当电动机发生断相或三相电流严重不平衡时，如不平衡率达到保护设定值时，保护器按照设定的要求保护，发出停车或报警，确保电动机的安全运行。堵转保护电动机在起动过程中，由于负荷过大或H身机械原因，造成电动机轴被卡住，而未及时解除故障，将造成电机过热，绝缘降低而烧毁电机，堵转保护适用于电动机起动发生此类故障时进行保护，当电流达到动作设定电流时，保护器及时在动作（延时）设定时间内动作或报警，避免电机烧毁。欠载（欠流）保护当电动机所带负载为泵式负载时，电动机空载或欠载运转会产生危害，保护器提供欠载保护，三相的平均电流与额定电流的百分比低于欠载设定位时，保护器应在动作（延时）设定时间内动作或报警。外部故障保护当保护器检测到外部故障出现，外部故障开关量有故障信号输入时，保护器按照设定的要求保护，确保电动机设备安全。阻塞保护阻塞保护适用于电动机运行过程中发生卡死。当电流达到动作设定电流时，保护器及时在动作（延时设定时间内动作或报警，避免电机烧毁。起动超时保护电动机起动时间到后，若保护器检测到电动机回路电流仍未下降到110%Ie以下，启动该保护。针对增安电机，起动时间整定不得超过1.7倍tE时间。剩余电流保护（接地/漏电）保护器同时具备接地保护和漏电保护功能，二者只能选一种。接地保护F1.动计算剩余电流不需要外接互感器，用于保护相线对电动机金属外壳的短路保护。漏电保护电流是通过增加漏电互感器，检测出30mA-900mA的故障电流，主要用于非直接接地的保护，以保证人身安全。当保护器检测到电动机的电压相序错误时，闭锁电动机起动，保护电动机安全。欠压保护电压过低会引起电动机转速降低，甚至停止运行，当主回路电压低于设定的欠电压保护值时，保护器按设定的要求进行保护，在动作设定时间内动作或在报警，以避免重要的生产工艺造成混乱，严重影响生产。过压保护电压过高引起电动机绝缘程度损伤，当主回路电压超过设定的保护电压时，保护器按设定的要求进行保护，在动作设定时间内动作或在报警，以保证电动机设备安全。欠功率保护电动机由于传动装置损坏，失去机械输出能力，欠载运行，电动机功率因数较低，但电动机电流很大，大量消耗系统的无功，当负载功率与额定功率的百分比低于设定动作值时，保护器在动作设定时间内动作或报警。温度保护保护器通过检测预埋在电动机绕组上的PTC热敏电阻的阻值变化，来实现温度保护功能。温度保护用于低压（380V）小容量的电动机上，作为长时间过负荷、变负荷和反熨短时运行过负荷、断相、三相不平衡、电源频率变化、通风不良、环境温度过高等引起的电机温度过高的保护。欠/失电重起（抗用电）“晃电”指的是由于雷击、短路或其它原因造成的电网短时电压波动或短时断电现象。当现场电动机因晃电而停机时.，如电网电压在允许的时间内恢曳正常（回到设定的恢及电压以上），保护器再起动被晃停的电机，如电网电压在允许的时间内没能恢复正常，则保护器将闭锁程序，不可再起动电动机。Te时间保护（适用于增安型电动机）对于增安型电动机，交流绕组在最高环境温度下达到额定运行稳定温度后，从开始通过堵转电流时记起，直至上升到极限温度所需的时间即为tE时间。
